Mechanizm samoregulacji otworu wylotowego zbiornika

Abstract

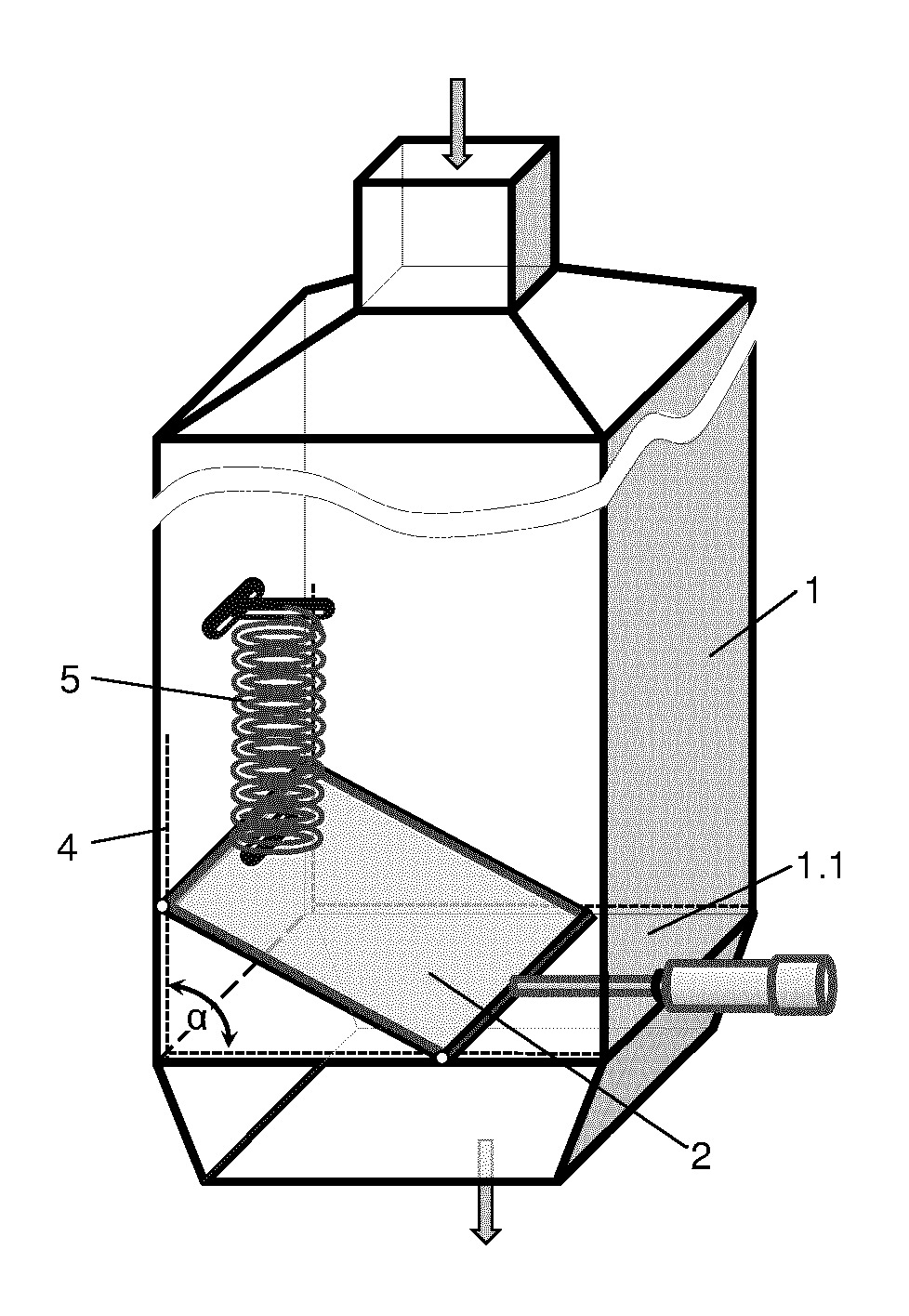

Przedmiotem zgłoszenia jest mechanizm samoregulacji otworu wylotowego zbiornika posiadający zasuwę. Charakteryzuje się on tym, że w dnie zbiornika (1) w otworze wylotowym (1.1) zamocowana jest zasuwa (2) za pomocą pary pierwszych prowadnic ułożonych równolegle do płaszczyzny otworu wylotowego (1.1). Zasuwa (2) zamocowana jest do zbiornika (1) za pomocą pary drugich prowadnic (4) ułożonych do płaszczyzny otworu wylotowego (1.1) pod kątem większym od 0° i mniejszym od 180°. Nad zasuwą (2) znajduje się rozciągany element sprężysty (5), który zamocowany jest pierwszym końcem do zasuwy (2), a drugim końcem do uchwytu znajdującego się powyżej zasuwy (2).
