Narzędzie z wewnętrznym wykrojem śrubowym do walcowania kul

Abstract

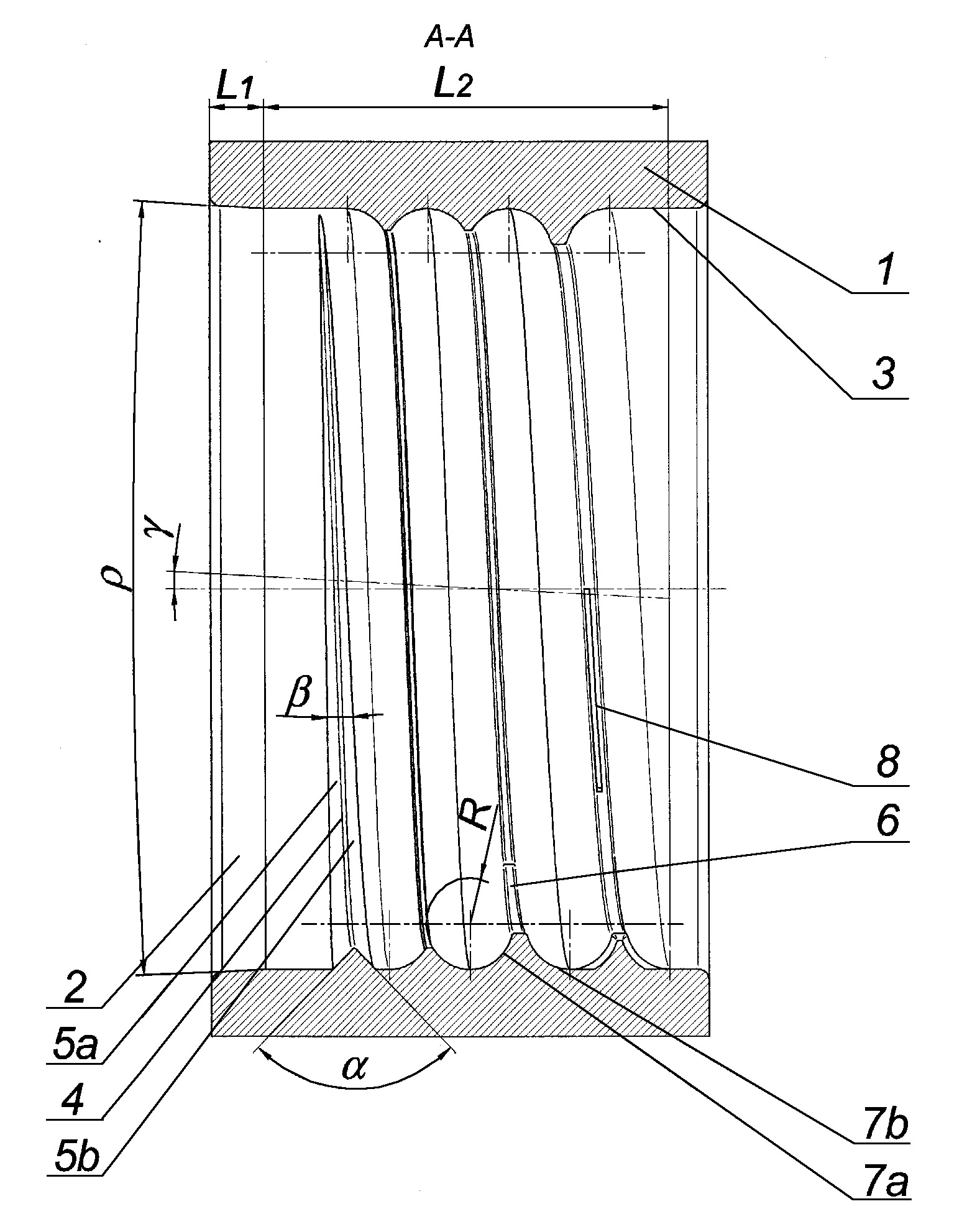

Narzędzie z wewnętrznym wykrojem śrubowym do walcowania kuł składające się z tulei, charakteryzuje się tym, że posiada kształt tulei, w otworze której przy powierzchni czołowej znajduje się wewnętrzna powierzchnia (2) wejściowa o długości (L1), która posiada stożkowy kształt o stałym kącie rozwarcia (ρ), następnie za wewnętrzną powierzchnią (2) wejściową znajduje się walcowa wewnętrzna powierzchnia (3) robocza o długości (L2), na której od strony wewnętrznej powierzchni (2) wejściowej znajduje się klinowy występ (4) śrubowy, o klinowych powierzchniach (5a) i (6b) bocznych, których kąt (β) rozwarcia oraz kąt (α) pochylenia powierzchni bocznych jest stały, przy czym klinowy występ (4) śrubowy stopniowo zwiększa swoją wysokość i szerokość, zaś kąt (γ) wzniosu i skok linii śrubowej klinowego występu (4) śrubowego jest stały, za klinowym występem (4) śrubowym znajduje się kształtowy występ (6) śrubowy, o wklęsłych powierzchniach (7a) i (7b) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu (R) równym kształtowanej kuli, przy czym kształtowy występ (6) śrubowy stopniowo zwiększa swoją szerokość i wysokość, zaś na końcowym zwoju kształtowego występu (6) śrubowego znajduje się nóż (8) rozdzielający. Na powierzchniach bocznych klinowego występu (4) śrubowego, znajdują się nacięcia technologiczne. Na walcowej wewnętrznej powierzchni (3) roboczej znajduje się od dwóch do dziesięciu klinowych występów (4) śrubowych.
