Reduktor ciśnienia gazu, zwłaszcza do systemów zasilania silników spalinowych

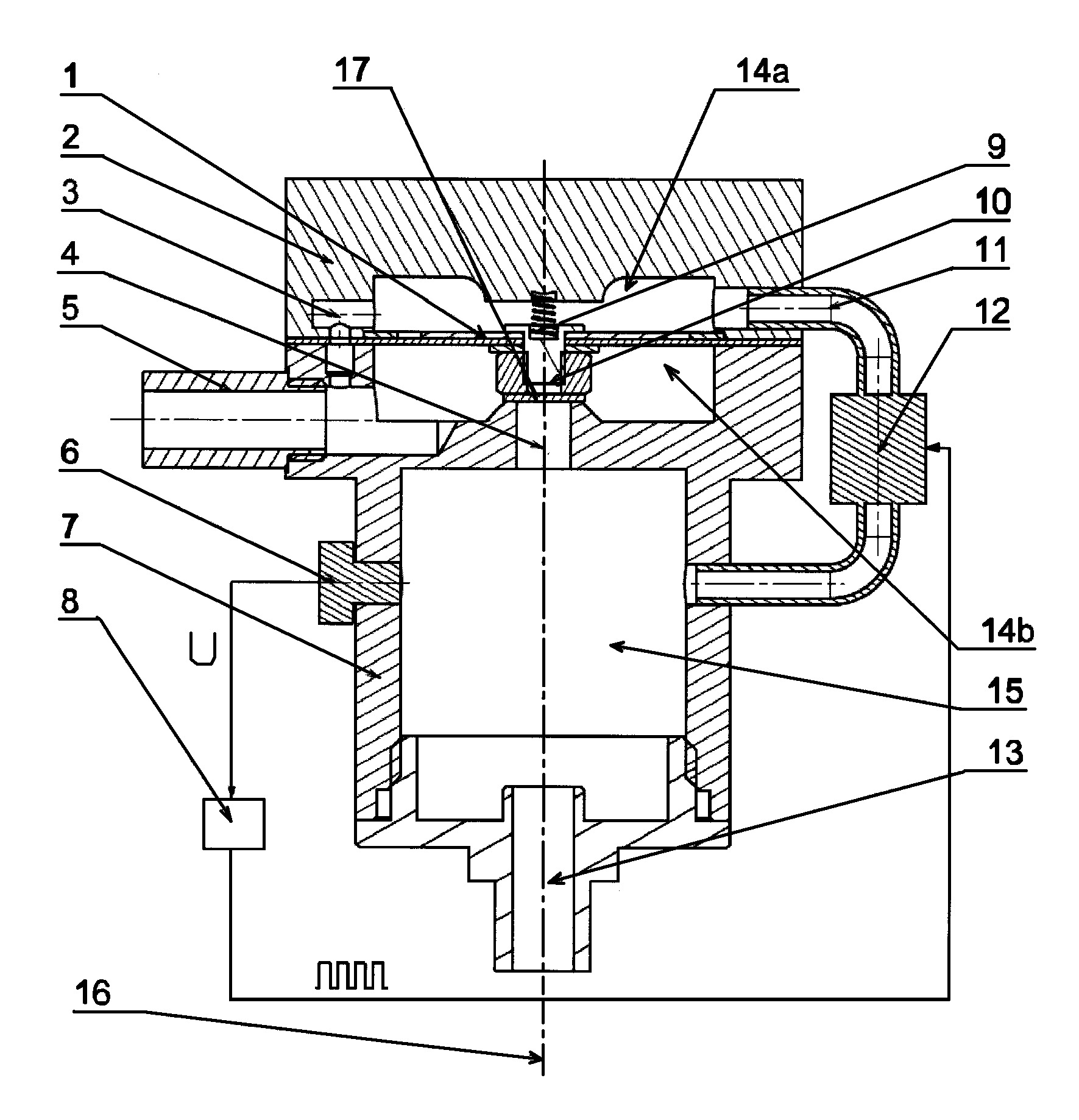

Reduktor ciśnienia gazu, zwłaszcza do systemów zasilania silników spalinowych składa się z dwóch części górnej i dolnej połączonych ze sobą wzdłuż osi (16) pionowej. Obudowa (2) górna składa się z komory (14a) wysokiego ciśnienia usytuowanej nad membraną (1). Obudowa (7) dolna z króćcem (5) dolotowym posiada komorę (14b) wysokiego ciśnienia usytuowaną pod membraną (1) oraz komorę (15) zredukowanego ciśnienia przy czym komora (14b) wysokiego ciśnienia i komora (15) zredukowanego ciśnienia połączone są ze sobą za pomocą dyszy (4) głównej. W obudowie (7) dolnej w jej części dolnej znajduje się króciec (13) wylotowy z gwintem zewnętrznym. W części środkowej membrany (1) zamocowany jest trzpień (10) ze sprężyną (9) sterujący dyszą (4) główną z elementem (17) uszczelniającym. Komory (14a) i (14b) wysokiego ciśnienia połączone są ze sobą kanałem (3). W obudowie (2) górnej i obudowie (7) dolnej umieszczone są przyłącza (11) elektrozaworu (12).
