Sposób i urządzenie do badania odporności materiałów na zużycie w warunkach synergicznych wymuszeń

Abstract

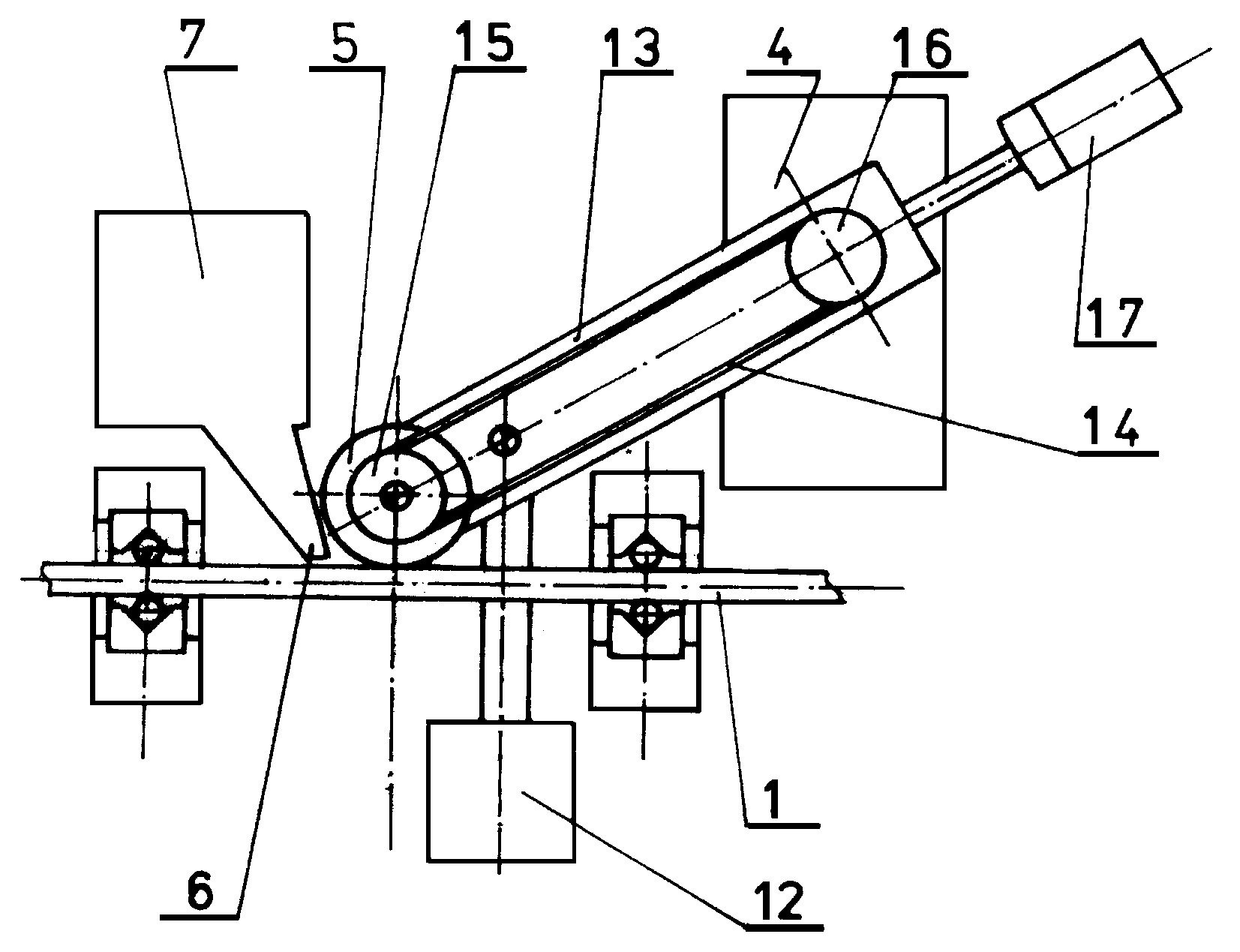

Sposób badania odporności materiałów na zużycie w warunkach synergicznych wymuszeń, polega na tym, że płaską próbkę (1) mocuje się w uchwycie do zginania czteropunktowego, po czym zgina się próbkę (1) stałą siłą lub zmienną przez przesunięcie pary szczęk ruchomych względem pary szczęk nieruchomych, a napędzana motoreduktorem (4) pokryta gumą rolka (5) o nieruchomej osi obrotu dotyka tworzącą do powierzchni próbki i dociska się rolkę (5) stałą siłą do powierzchni próbki (1), a w obszar styku rolki (5) i próbki (1) podaje się zsypem (6) z zasobnika (7) ścierniwo ze stałym wydatkiem, a wartość siły powodującej zginanie próbki (1) mierzy się za pomocą czujnika siły zamocowanego z jednej strony do belki łączącej parę szczęk ruchomych zaś z drugiej strony do tłoczyska siłownika, którego obudowa jest przymocowana do korpusu urządzenia, przy czym para szczęk nieruchomych, zasobnik (7) i motoreduktor są przymocowane na stałe do korpusu. Urządzenie zawiera przymocowaną do tłoczyska siłownika belkę, na której osadzona jest para szczęk (3) ruchomych. Badana próbka (1) zamocowana jest w parze szczęk nieruchomych i w parze szczęk (3) ruchomych, a rolka (5) jest połączona paskiem zębatym (14) z osią zdawczą motoreduktora (4). Rolka (5) jest ułożyskowana w ramieniu (13), przymocowanym do oprawy współśrodkowej z wałem zdawczym motoreduktora (4).
