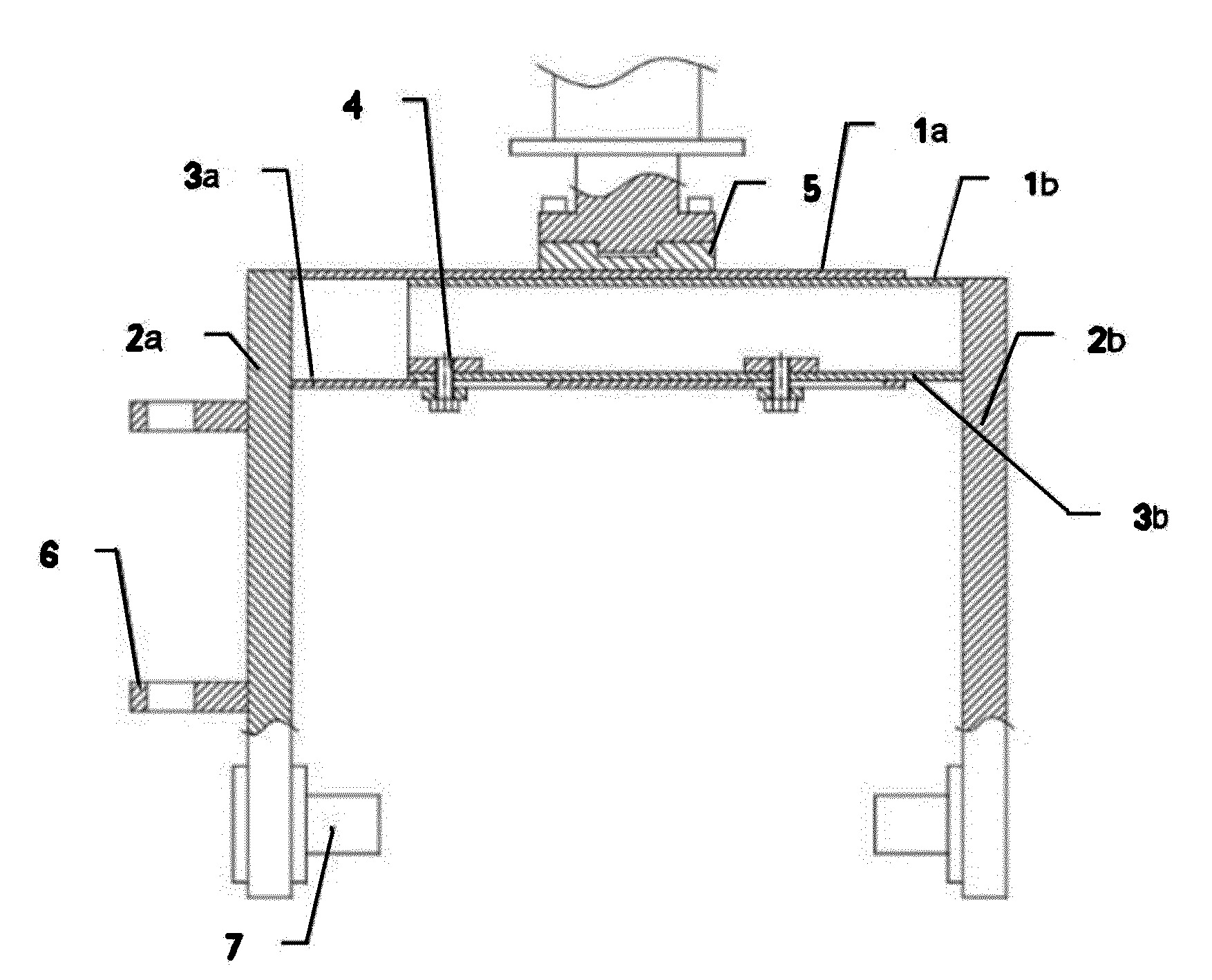

Przedmiotem wynalazku jest uchwyt do odlewania rotacyjnego. Składa się on z pierwszej podstawy (1a) w postaci płaskownika, do której końca zamocowane jest pierwsze ramie (2a) w postaci płaskownika. Do pierwszego ramienia (2a) zamocowana jest pierwsza listwa łącząca (3a) w postaci płaskownika, ułożona równolegle do pierwszej podstawy (1a). Uchwyt składa się również z drugiej podstawy (1b) w postaci płaskownika, na końcu której zamocowane jest drugie ramie (2b). Do drugiego ramienia (2b) zamocowana jest druga listwa łącząca (3b) w postaci płaskownika, ułożona równolegle do drugiej podstawy (1b). Pierwsza postawa (1a) styka się z drugą podstawą (1b). Pierwsza listwa łącząca (3a) styka się z drugą listwą łączącą (3b) i jest połączona z nią za pomocą połączeń śrubowych (4) umieszczonych w otworach przelotowych znajdujących się w pierwszej listwie łączącej (3a) i drugiej listwie łączącej (3b).
Additional information
Application date
2019-12-10
WUP publication date
2021-07-05
Exclusive right number
Pat.238107
Głogowska, K., & Sikora, J. (2019). Uchwyt formy do odlewania rotacyjnego. https://hdl.handle.net/20.500.14629/17772
