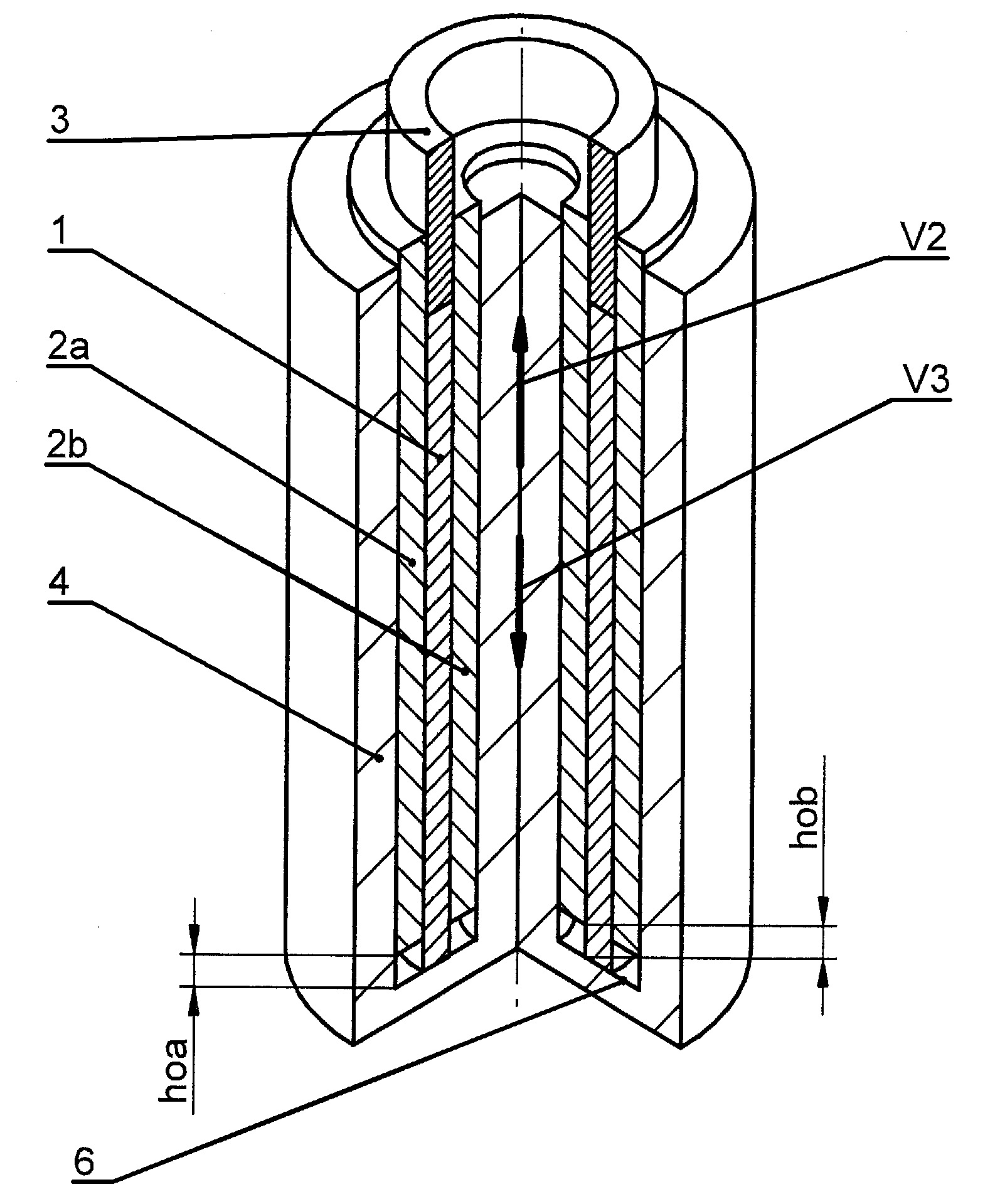

Sposób wyciskania zewnętrznego i wewnętrznego kołnierza, zwłaszcza na końcu rury charakteryzuje się tym, że półfabrykat (1) w kształcie odcinka rury o grubości g ścianki rury i średnicy D zewnętrznej rury umieszcza się współosiowo w matrycy (4) w kształcie stopniowanej wewnętrznie tulei. Następnie umieszcza się stempel (3) współosiowo do półfabrykatu (1), po czym ustawia się tuleję (2a) współosiowo do półfabrykatu (1) w odległości (hoa) w zakresie od połowy grubości ścianki rury do trzykrotnej wartości średnicy zewnętrznej rury od powierzchni (6) czołowej matrycy (4) oraz ustawia się tuleję (2b) współosiowo do półfabrykatu (1) w odległości (hob) w zakresie od połowy grubości ścianki rury do trzykrotnej wartości średnicy zewnętrznej rury od powierzchni (6) czołowej matrycy (4). Następnie wprawia się w ruch postępowy stempel (3) z prędkością (V3) w zakresie od 0,001 m/s do 100 m/s i spęcza się półfabrykat (1) oraz wyciska się promieniowo materiał półfabrykatu (1), następnie wprawia się w ruch postępowy tuleję (2a) oraz tuleję (2b) z prędkością (V2) w zakresie od 0,001 m/s do 100 m/s w kierunku przeciwnym do prędkości (V3) stempla (3) i zwiększa się długości kołnierzy wału drążonego i uzyskuje się wał drążony z kołnierzami.
Additional information
Application date
2013-07-09
WUP publication date
2016-12-30
Exclusive right number
Pat.224499
Winiarski, G., & Gontarz, A. (2013). Sposób wyciskania zewnętrznego i wewnętrznego kołnierza. https://hdl.handle.net/20.500.14629/16868
