Sposób i urządzenie do badania zużycia udarowo-ściernego

Abstract

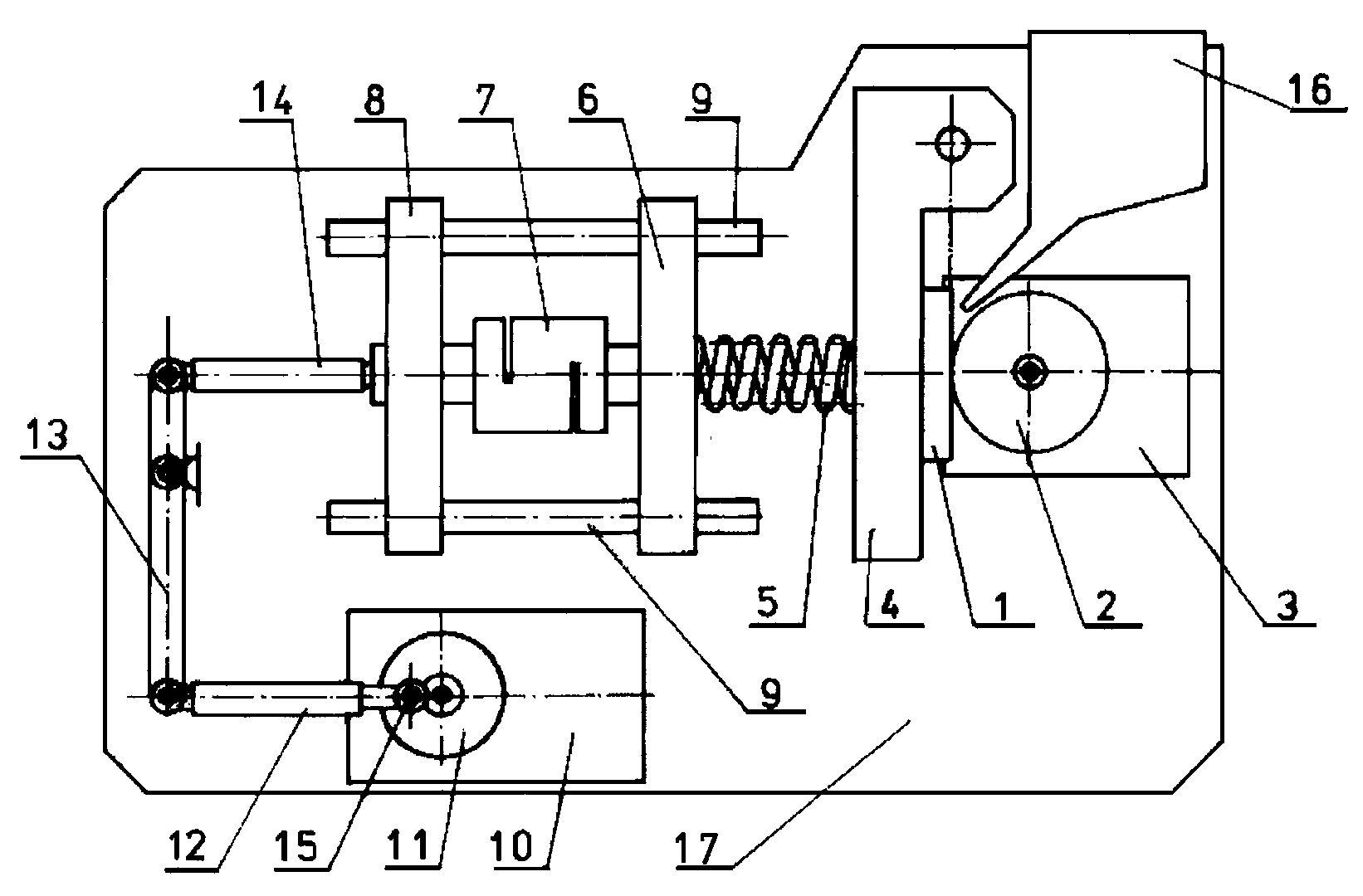

Sposób badania zużycia udarowo-ściernego polega na tym, że mierzy się ubytek masy badanej próbki (1) po wybranej drodze tarcia rolki (2) napędzanej motoreduktorem (3), przy czym próbkę (1) dociska się do rolki (2) siłą zmienną wywieraną za pomocą układu obciążającego składającego się z elementu sprężystego (5) odkształcanego przez suwak (6) połączony poprzez czujnik siły (7) z drugim znajdującym się od strony dźwigni (13) suwakiem (8), zaś suwak (8) napędza się motoreduktorem (10) z osadzonym na osi zdawczej regulowanym mimośrodem (11), połączonym za pośrednictwem łącznika (12) o regulowanej długości z ramieniem dźwigni (13) o nieruchomej osi obrotu, której drugie ramię jest połączone za pomocą łącznika (14) o regulowanej długości z suwakiem (8), przy czym amplitudę ruchu posuwisto-zwrotnego nastawia się poprzez przemieszczanie osi (15), zaś przesunięcie wstępne suwaków zadaje się długością łączników (12 i 14), a wartość siły docisku próbki (1) wywieranej przez element sprężysty mierzy się czujnikiem siły (7). Urządzenie do badania zużycia udarowo-ściernego zawiera zasobnik (16) z wylotem ścierniwa umieszczonym nad obszarem styku próbki (1) i rolki (2), a motoreduktor (3) i motoreduktor (10), para prowadnic (9), zasobnik (16) oraz osie obrotu ramienia (4) i dźwigni (13) są przymocowane na stałe do korpusu (17) urządzenia.
