Sposób walcowania poprzecznego wyrobów typu kula, zwłaszcza z główek złomowanych szyn

Abstract

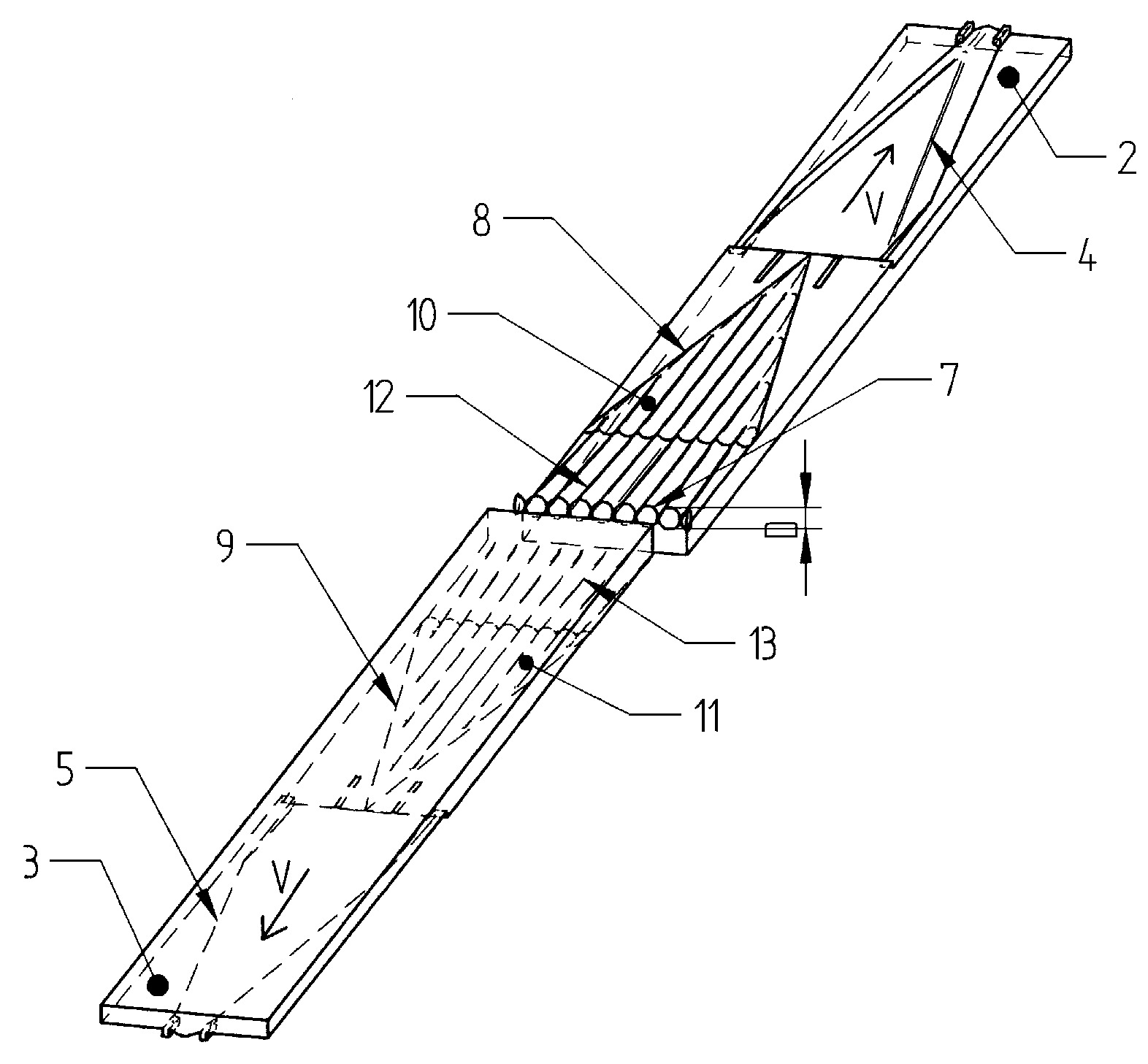

Sposób walcowania poprzecznego wyrobów typu kula, zwłaszcza z główek złomowanych szyn, charakteryzuje się tym, że wsad w postaci główki, odciętej ze złomowanej szyny, umieszcza się między dwoma narzędziami (2, 3) płaskimi, mającymi kliny (4, 5) wstępne oraz umieszczone za nimi kliny z bruzdami (8, 9) wzdłużnymi o zarysie półokrągłym, po czym narzędzia (2, 3) wprawia się w ruch przeciwbieżny z taką samą prędkością (V), w czasie którego przemieszczające się kliny (4, 5) wstępne wcinają się we wsad, obracają go, kształtując półfabrykat (10) w postaci pręta o średnicy większej lub równej średnicy (D) kuli (11), w który następnie wcinają się kliny (7) z bruzdami (8, 9) i kształtują kule (11), które w ostatniej fazie walcowania są odseparowywane od siebie w wyniku oddziaływania noży (12, 13) rozcinających, umieszczonych na końcu narzędzi (2, 3) płaskich. Proces realizowany jest w układzie, w którym tylko jedno z narzędzi (2, 3) płaskich wykonuje ruch posuwisty z prędkością (V), zaś drugie narzędzie jest stałe.
