Sposób i urządzenie do pomiaru parametrów ogniw Peltiera

Abstract

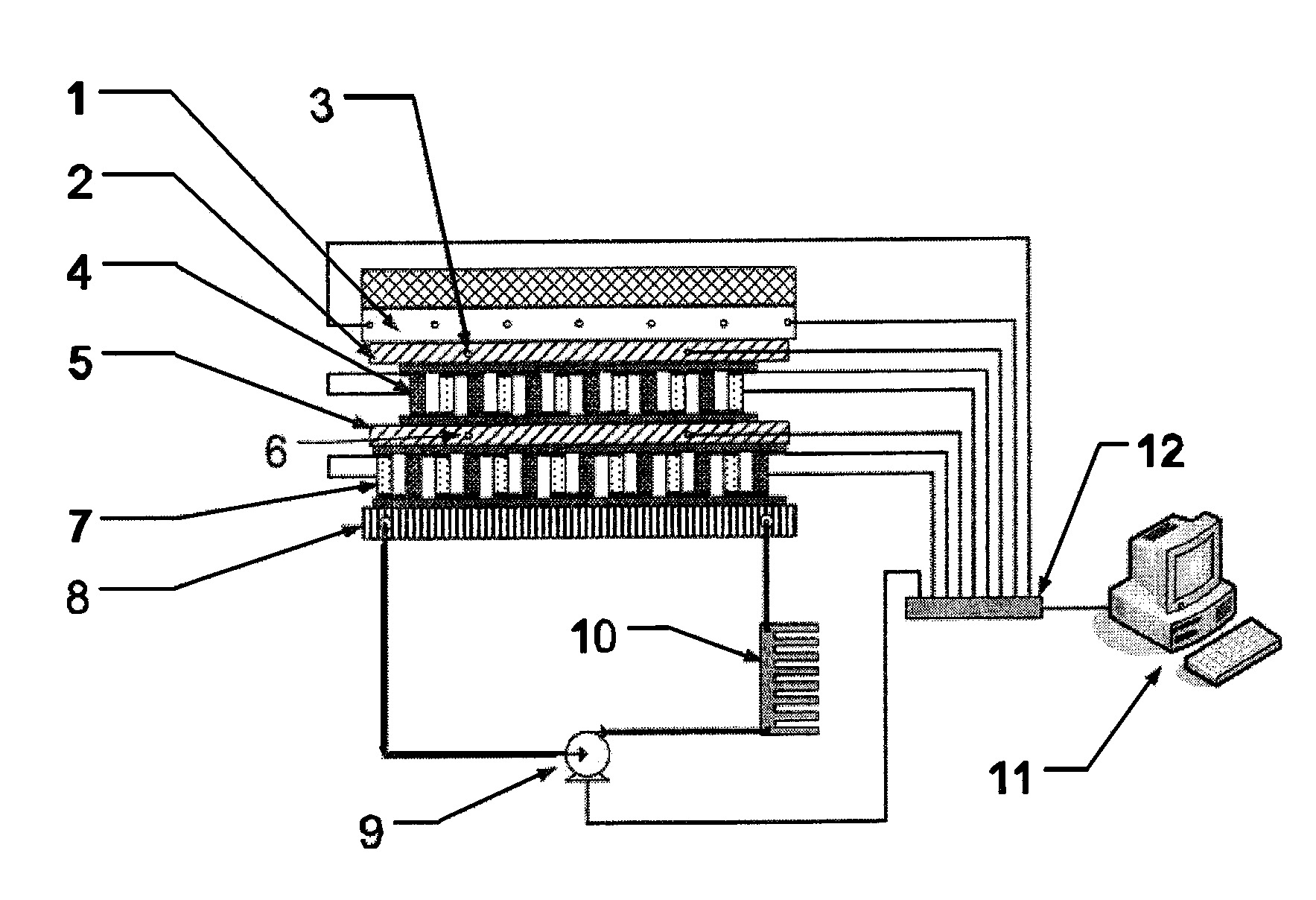

Wynalazek dotyczy sposobu i urządzenia do pomiaru parametrów ogniwa Peltiera i charakteryzuje się tym, że na chłodnicy (8) odbierającej ciepło od układu, przez którą przepływa czynnik chłodzący tłoczony przez pompę (9) umieszczone jest chłodzące ogniwo (7) Peltiera umożliwiające uzyskanie niskiej temperatury, które swoją "gorącą" stroną styka się z chłodnicą (8), a od strony "zimnej" połączone jest z elementem (5) wyrównującym temperaturę, wewnątrz którego umieszczone są czujniki (6) temperatury, przy czym do chłodnicy (8) i pompy (9) podłączony jest radiator (10) zaś powyżej elementu (5) wyrównującego temperaturę umieszczone jest badane ogniwo (4) Peltiera, na którym umieszczony jest kolejny element (2) wyrównujący temperaturę wraz z czujnikami (3) temperatury, powyżej którego znajduje się ogrzewacz (1) dostarczający ciepło do układu, przy czym styki ogrzewacza (1) badanego ogniwa (4) Peltiera, czujników (3) temperatury, chłodzącego ogniwa (7) Peltiera oraz pompy (9) doprowadzone są do komputera (11), który steruje układem poprzez kartę pomiarową (12) zapewniając stabilizację temperatury po obydwu stronach badanego ogniwa (4) Peltiera.
