Sposób kształtowania odkuwek drążonych

Abstract

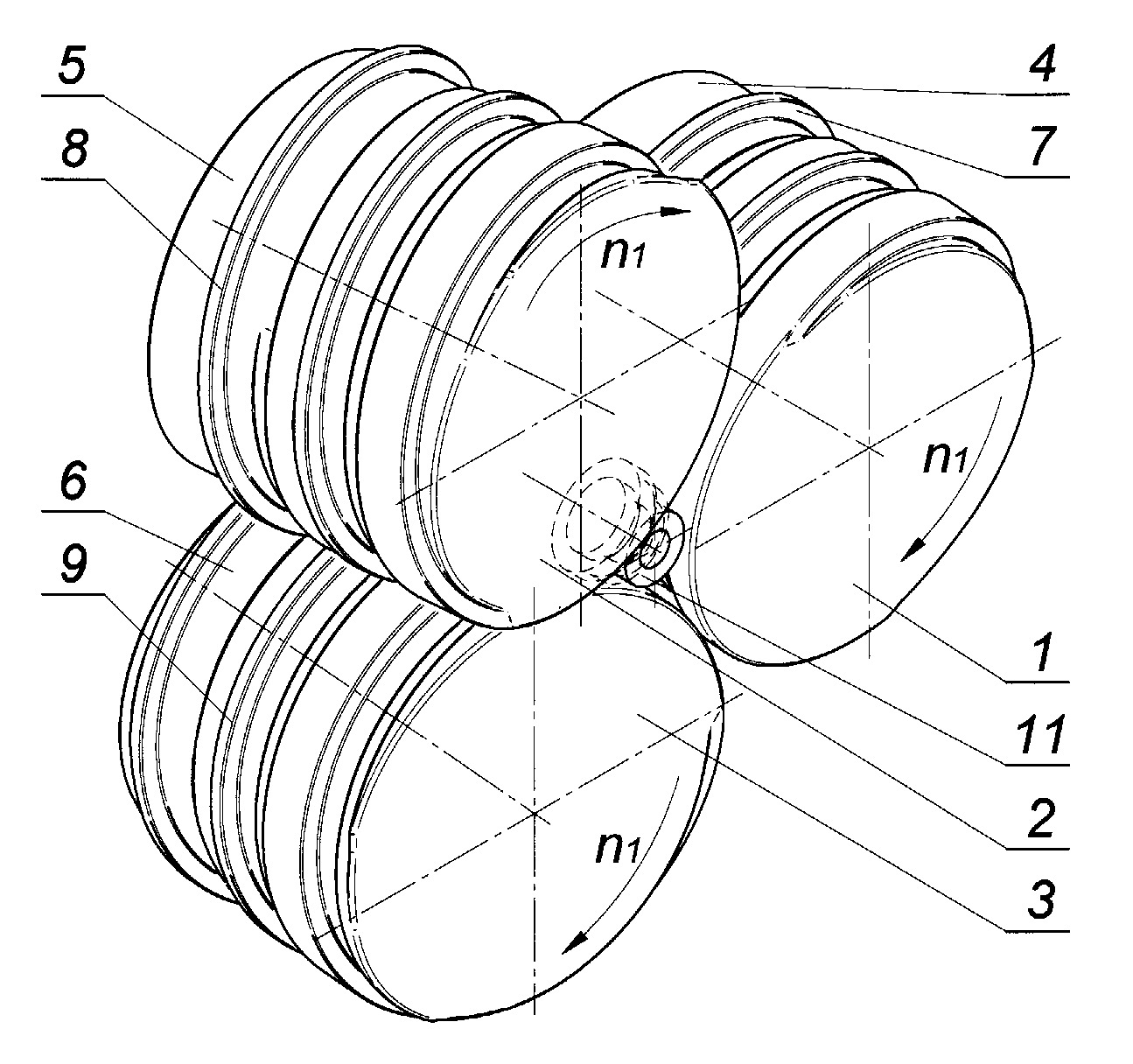

Sposób kształtowania odkuwek drążonych, zwłaszcza wyrobów typu pierścień, trzema walcami śrubowymi, charakteryzuje się tym, że półfabrykat w kształcie odcinka tulei lub rury umieszcza się w przestrzeni wejściowej walców (1, 2, 3) roboczych, które rozmieszczone są symetrycznie wokół półfabrykatu, zaś osie walców (1, 2, 3) roboczych nachylone są pod jednakowymi kątami pochylenia w stosunku do osi półfabrykatu, przy czym kąt pochylenia osi walców (1, 2, 3) roboczych równy jest kątowi wzniosu śrubowych kołnierzy (7, 8, 9) kształtujących, umieszczonych na powierzchniach (4, 5, 6) cylindrycznych walców (1, 2, 3) roboczych, następnie wprawia się walce robocze w ruch obrotowy w tym samym kierunku i ze stałą prędkością (n1), po czym oddziałuje się śrubowymi kołnierzami (7, 8, 9) kształtującymi na półfabrykat i wprawia się go w ruch obrotowy ze stałą prędkością w kierunku przeciwnym do kierunku obrotów walców (1, 2, 3) roboczych oraz przemieszcza się półfabrykat ze stałą prędkością wzdłuż jego osi, w kierunku śrubowych kołnierzy (7, 8, 9) kształtujących, następnie w wyniku oddziaływania śrubowych kołnierzy (7, 8, 9) kształtujących redukuje się kolejne średnice półfabrykatu i kształtuje się odkuwkę (11), drążoną w kształcie pierścienia. Wewnątrz półfabrykatu (10) umieszcza się trzpień kształtujący, na którym kształtuje się wewnętrzne powierzchnie odkuwki (11) drążonej.
