Kabestan

Alternative title
Capstan
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2014
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.408779
Abstract PL

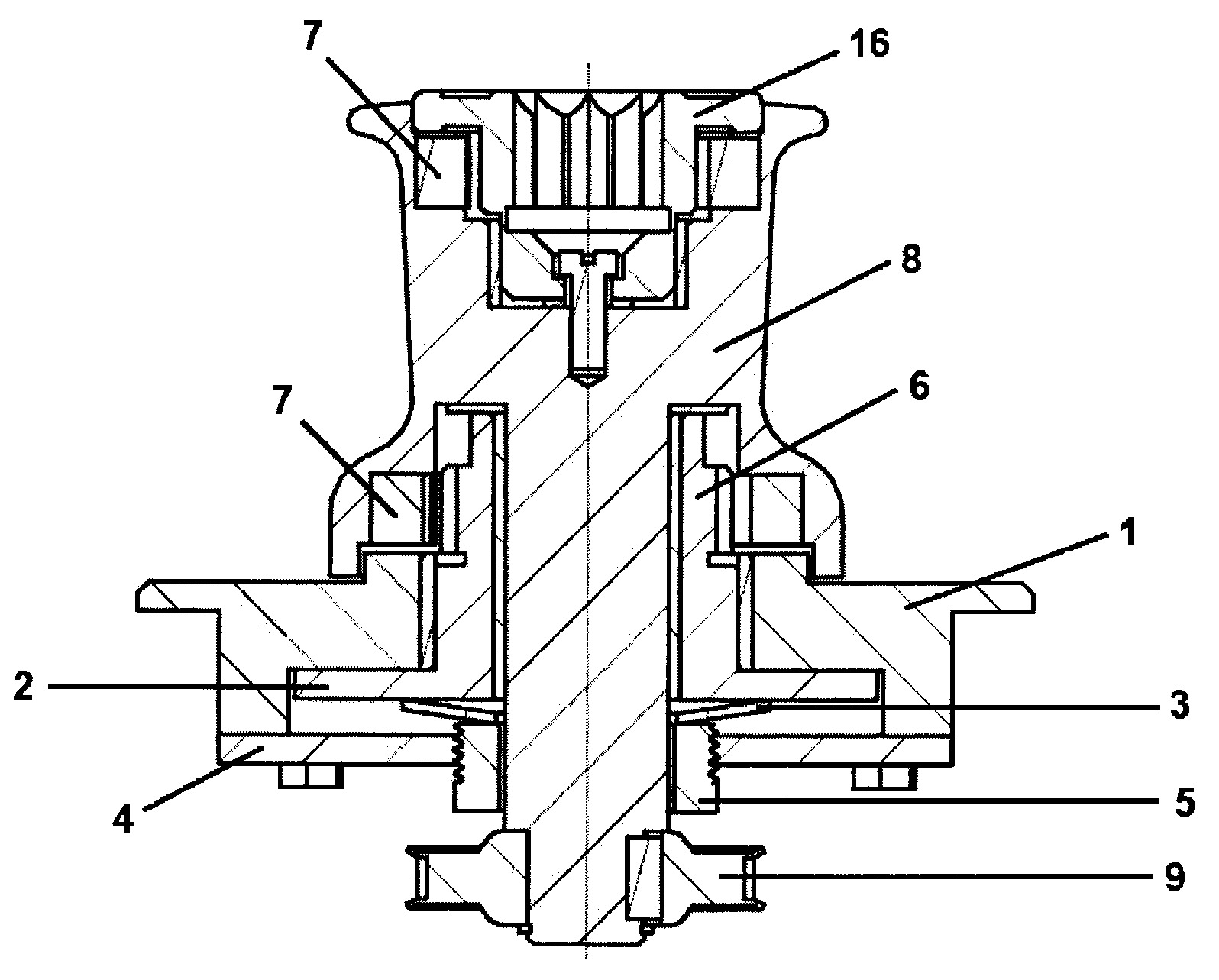

Kabestan składa się z podstawy (1) kabestanu, której dolna powierzchnia styka się z górną powierzchnią tarczy (2) sprzęgłowej, do której powierzchni dolnej przylega sprężyna (3) połączona z pokrywą (4) sprzęgła za pomocą nakrętki (5) regulacyjnej. Tarcza (2) sprzęgłowa połączona jest z kołem (6) zapadkowym, które poprzez zapadkę (7) połączone jest z wałem (8) bębna kabestanu. Na wale (8) bębna kabestanu w dolnej części zamocowane jest koło (9) zębate duże, na którym zamontowany jest pas zębaty. Pas zębaty osadzony jest też na napinaczu oraz dwóch kołach zębatych małych. Koła zębate małe osadzone są na wałach piesków, osadzonych w obudowie. Na górnych końcach wałów piesków osadzone są pieski obrotowe.
Date of filing with the Polish Patent Office or with the competent office abroad
2014-07-07
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-11-30
Exclusive right number
Pat.223983
Statistics
9Views
9Downloads
Sadurski, Ł., & Czarnigowski, J. (2014). Kabestan. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17130
