Urządzenie do elektrostatycznego oczyszczania oraz sterylizacji powietrza wewnętrznego

Abstract

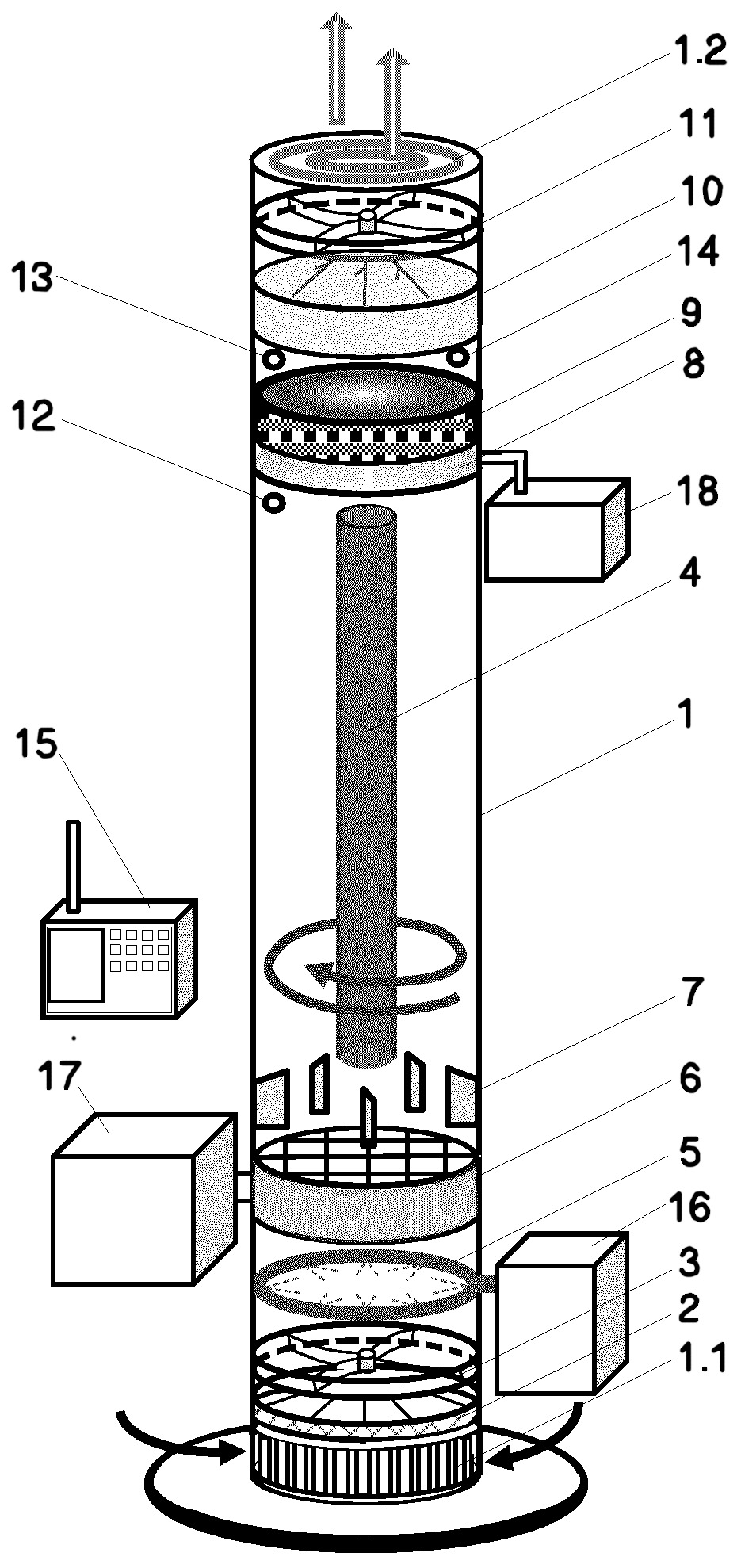

Przedmiotem zgłoszenia jest urządzenie do elektrostatycznego oczyszczania oraz sterylizacji powietrza wewnętrznego składające się z obudowy (1) z wlotem powietrza (1.1) w dolnej części obudowy (1) i wylotem powietrza (1.2) w górnej części obudowy (1), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2), wentylator osiowy (3) oraz zamocowany osiowo promiennik UV-C (4). Charakteryzuje się ono tym, że nad pierwszym wentylatorem osiowym (3) w ścianie obudowy (1) zamocowane są dysze nawilżacza powietrza (5), a w dalszej kolejności znajduje się elektrofiltr (6), nad którym do wewnętrznej powierzchni obudowy (1) zamocowane są kierownice powietrza (7), zaś nad promiennikiem UV-C (4) znajduje się osuszacz powietrza (8) i filtr powietrza z węglem aktywnym (9) oraz jonizator powietrza (10).
