Sposób kształtowania w wykroju zamkniętym radiatora z żebrem o zarysie półokrągłym

Alternative title
Process for forming a closed blank heatsink with a semicircular rib-profile
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.405925
Abstract PL

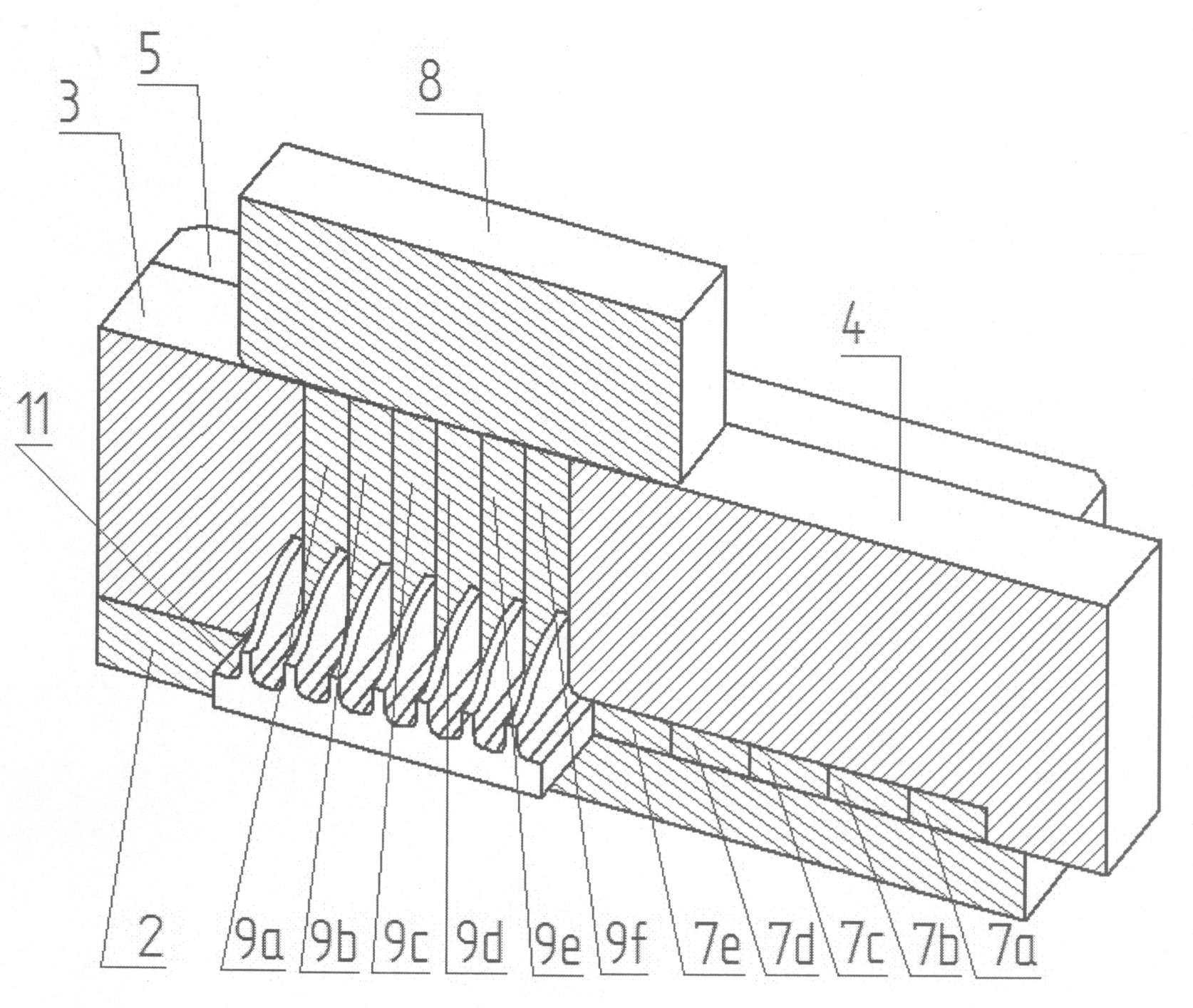

Sposób kształtowania w wykroju zamkniętym radiatora z żebrami o zarysie półokrągłym, zwłaszcza metodą kucia na gorąco w trójsuwakowej prasie kuźniczej charakteryzuje się tym, że półfabrykat w kształcie płyty nagrzewa się w piecu do temperatury kucia na gorąco, a następnie nagrzany półfabrykat umieszcza się w wykroju zamkniętym na matrycy (2) dolnej pomiędzy stemplem (3) bocznym biernym a stemplem (4) bocznym czynnym oraz dwoma płytami (5) oporowymi, po czym wprawia się stempel (4) boczny czynny w ruch postępowy ze stałą prędkością w kierunku stempla (3) bocznego biernego z wgłębieniem o zarysie półokrągłym w części dolnej na powierzchni czołowej, spęcza się odcinek półfabrykatu i kształtuje się żebro o zarysie półokrągłym w przestrzeni ograniczonej czołowymi powierzchniami stempla (3) bocznego biernego oraz stempla (4) bocznego czynnego, następnie wycofuje się z ukształtowanego półfabrykatu z jednym żebrem o zarysie półokrągłym stempel (4) boczny czynny.
Date of filing with the Polish Patent Office or with the competent office abroad
2013-11-05
Date of publication in ‘WUP’ or equivalent foreign bulletin
2015-05-29
Exclusive right number
Pat.219497
Dziubińska, A., & Gontarz, A. (2013). Sposób kształtowania w wykroju zamkniętym radiatora z żebrem o zarysie półokrągłym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16882
