Wiatrak reklamowy z rozsuwanymi tablicami i podnoszony

Abstract

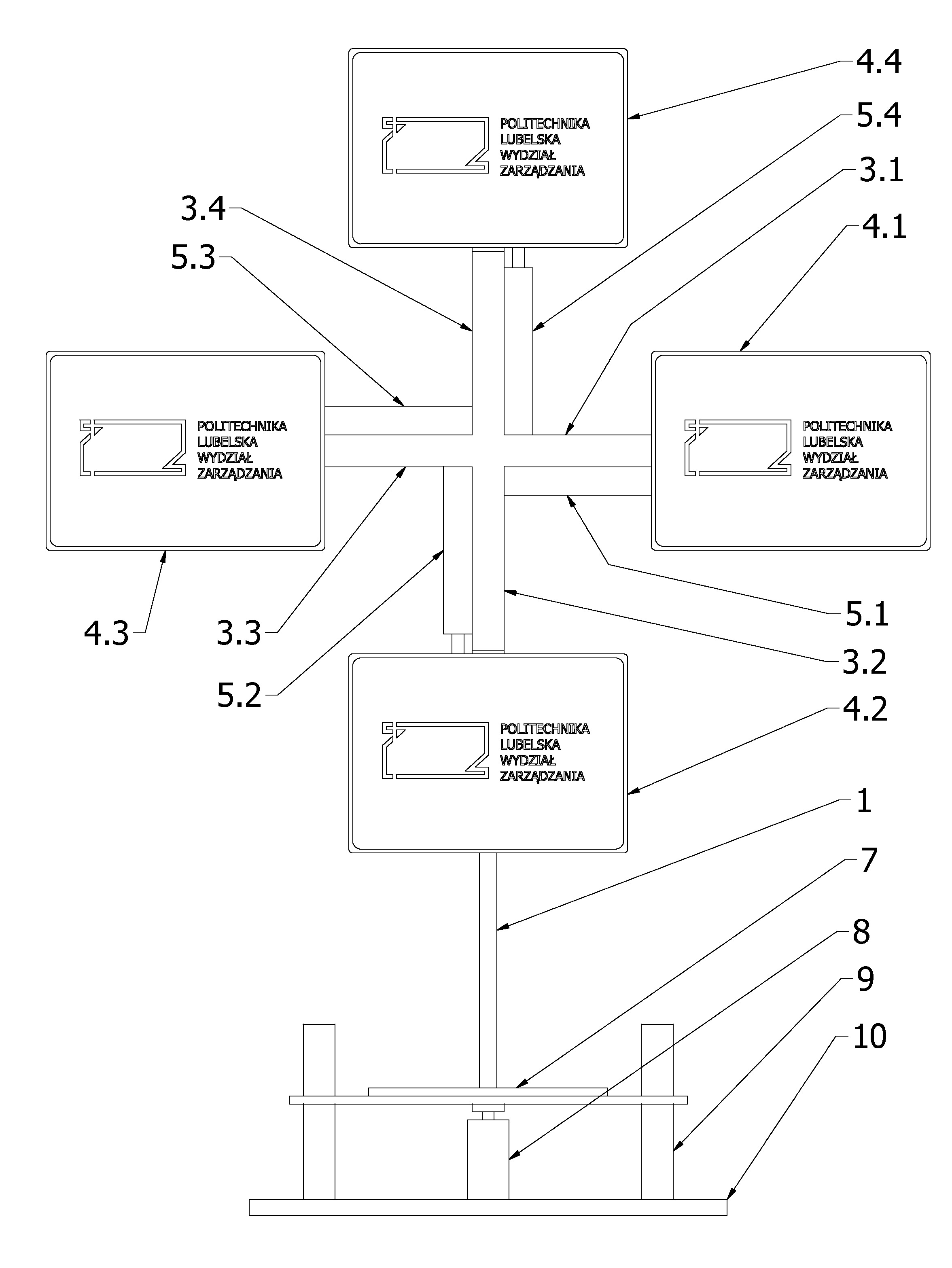

Przedmiotem zgłoszenia jest wiatrak reklamowy z rozsuwanymi tablicami i podnoszony, zamocowany na słupie (1), do którego zamocowany jest silnik elektryczny. Charakteryzuje się on tym, że na wale silnika elektrycznego, o osi ułożonej prostopadle do osi słupa (1) zamocowane są pierwszymi końcami ramiona (3.1, 3.2, 3.3, 3.4). Oś każdego z ramion (3.1, 3.2, 3.3, 3.4) ułożona jest prostopadle do osi silnika elektrycznego (2). W drugiej końcowej części każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowana jest przesuwnie wzdłuż osi ramienia, za pomocą tulei tablica reklamowa (4.1, 4.2, 4.3, 4.4). Do każdego z ramion (3.1, 3.2, 3.3, 3.4) zamocowany jest osobny siłownik (5.1, 5.2, 5.3, 5.4), którego ruchomy koniec połączony jest z tuleją, na której osadzona jest obrotowo wokół osi równoległej do osi pierwszego silnika elektrycznego tablica reklamowa (4.1, 4.2, 4.3, 4.4) tudzież w dolnej części każdej z tablic reklamowych (4.1, 4.2, 4.3, 4.4) zamocowany jest obciążnik. Słup (1) zamocowany jest w dolnej części do pierwszej (7), która zamocowana jest za pomocą drugiego siłownika (8) i słupów prowadzących (9) do drugiej podstawy (10).
