Sposób i węzeł uszczelniający przewód doprowadzający gaz do wirującego wału, zwłaszcza w gazowych łożyskach hybrydowych

Abstract

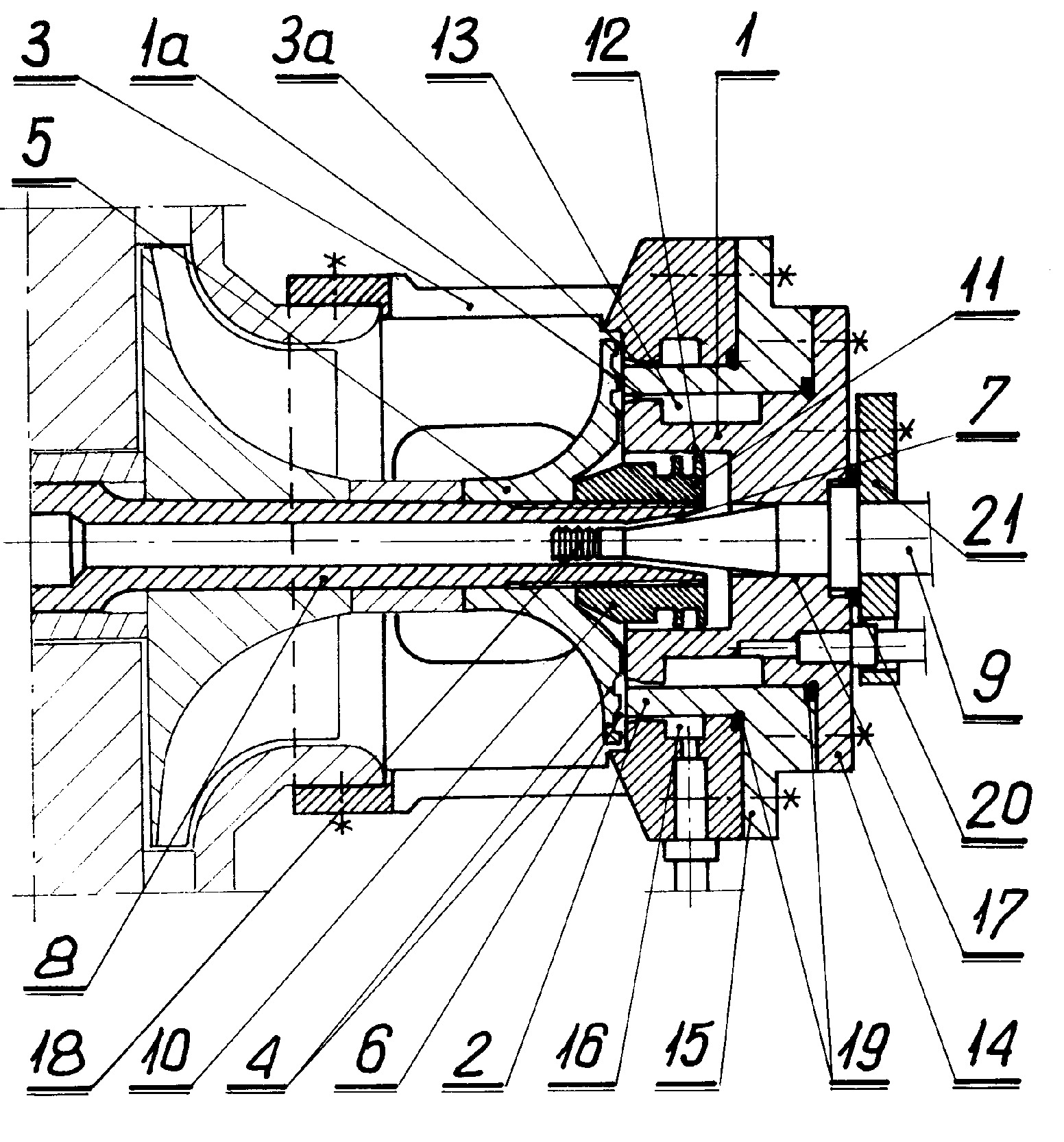

Wynalazek dotyczy sposobu i budowy węzła uszczelniającego przewód doprowadzający gaz do wirującego wału polegający na tym, że gaz uszczelniający podaje się z instalacji sprężonego gazu do szczelin walcowo-stożkowych (1a, 3a), gdzie formuje się dwa strumienie obwodowe płynące w kierunku osiowym, początkowo przyśpiesza się je, w częściach rozbieżnych szczelin (1a, 3a) częściowo wyhamowuje się je, następnie podaje się je do szczeliny (6) gazowej otoczonej powierzchnią ruchomą z kanałkami (4) i nieruchomą z wylotami szczelin (1a, 3a), gdzie wytwarza się w otoczniu kanałków (4) obwodowe kurtynki gazowe, blokujące niepożądane przecieki gazu roboczego do otoczenia. Do realizacji sposobu istnieje węzeł uszczelniający składający się z korpusu (1) osadzonego i połączonego z tuleją (2), zaś tuleja (2) osadzona i przymocowana jest w gnieździe (3), które przymocowane jest do korpusu maszyny przepływowej. W wewnętrznym otworze korpusu (1) osadzona jest wewnętrzna dysza (9) główna doprowadzająca sprężony gaz roboczy do wnętrza obracającego się wału (8) na końcu którego osadzona jest tarcza (5) z kanałkami (4) i zabezpieczona nakrętką (10) z labiryntem(11).
