Stelaż do przewozu ładunków

Alternative title
Cargo rack
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2021
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.439477
Abstract PL

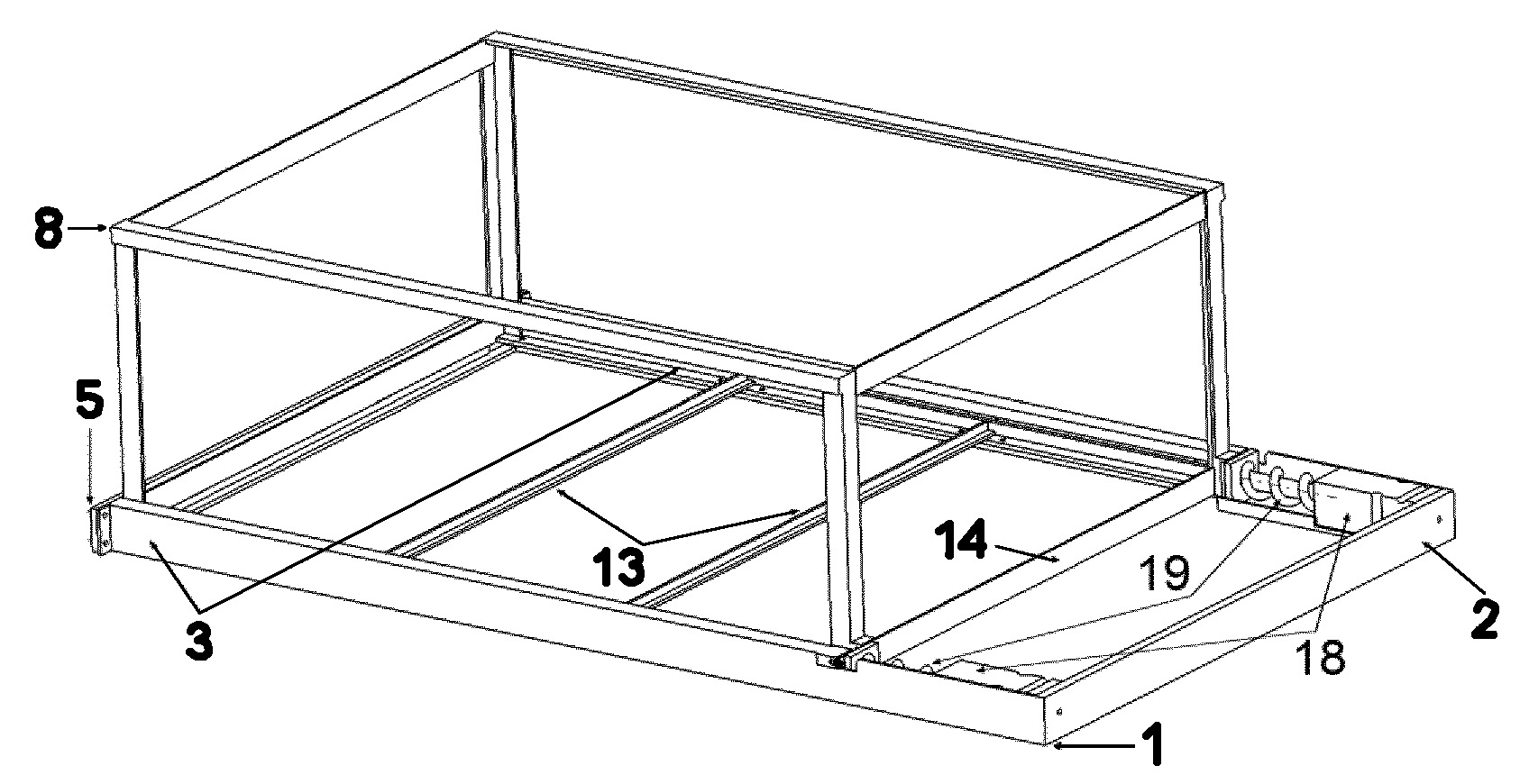

Stelaż do przewozu ładunków charakteryzuje się tym, że składa się z cienkościennej prostokątnej ramy (1) posiadającej ścianę przednią (2) połączoną ze ścianami bocznymi (3), które na 3/4 długości są w kształcie ceowników, zaś od strony ściany przedniej (2) na 1/4 długości są w kształcie prostokątów z wyprofilowanymi bokami. Ściany boczne (3) ramy (1) na dolnych powierzchniach posiadają równomiernie rozmieszczone jednakowe otwory montażowe oraz są połączone rozłącznie za pomocą śrub ze ścianą tylną (5) ramy (1), na której każdym z końców przymocowany jest na stałe klin tylny. Od strony ściany przedniej (2) ramy (1) na 1/4 długości ścian bocznych (3) ramy (1) znajdują się jednakowe wycięcia montażowe. W ściany boczne (3) ramy (1) wsunięty jest cienkościenny wózek (8) w kształcie prostopadłościanu za pomocą osadzonych na równomiernie rozmieszczonych sworzniach przymocowanych do dolnych ścian bocznych wózka (8). W dolnych ścianach bocznych wózka (8) znajdują się równomiernie rozmieszczone jednakowe otwory mocujące. Pomiędzy dolnymi ścianami bocznymi wózka (8) znajdują się równomiernie rozmieszczone cienkościenne elementy usztywniające (13), a na dwóch końcach dolnej przedniej ściany (14) wózka (8) znajdują się jednakowe wzmocnienia, które dopasowane są do kształtu wycięć montażowych w ramie (1).
Date of filing with the Polish Patent Office or with the competent office abroad
2021-11-10
Date of publication in ‘WUP’ or equivalent foreign bulletin
2024-08-19
Exclusive right number
Pat.245508
Statistics
3Views
20Downloads
Ferdynus, M., Różyło, P., & Dębski, H. (2021). Stelaż do przewozu ładunków. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17322
