Tarcza antypoślizgowa z kolcami

Abstract

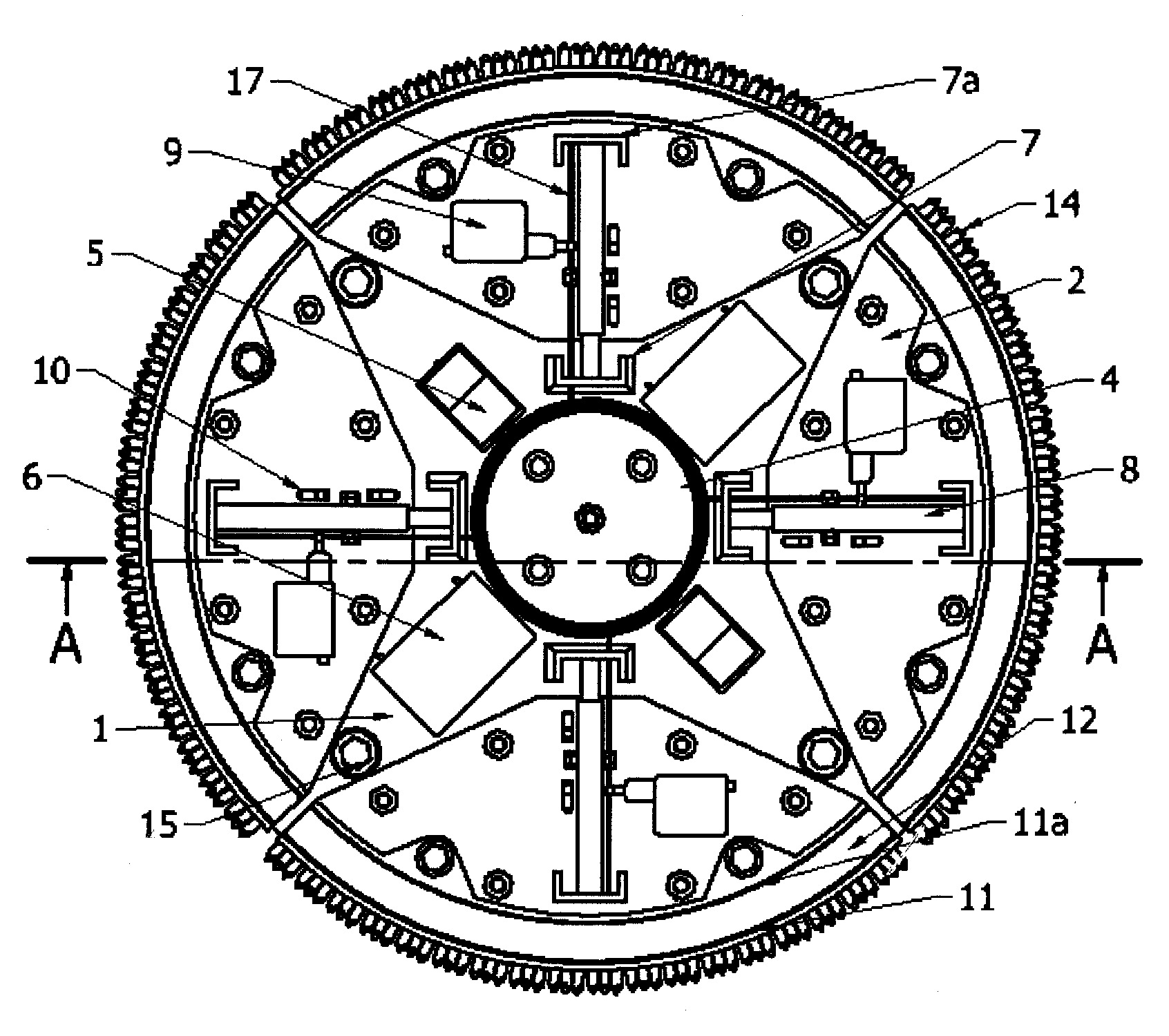

Tarcza antypoślizgowa z kolcami składa się z podstawy (1) tarczy, na której znajdują się rozmieszczone symetrycznie segmenty (2), zamocowane na prowadnicach, zaś w części środkowej podstawy (1) tarczy zamocowane są: przekładnia (4) zębata z tuleją nawijającą oraz rozmieszczone symetrycznie względem średnic tarczy silniki (5) elektryczne, akumulatory (6), a pomiędzy silnikami (5) elektrycznymi i akumulatorami (6) znajdują się wsporniki (7) podstawy siłowników (8) mechanicznych, przy czym segmenty (2) w kształcie trapezu z większą podstawą w kształcie łuku w widoku z przodu, posiadają w środkowej części siłownik (8) mechaniczny, który jest zamocowany końcami do wspornika (7) podstawy oraz drugim końcem do wspornika (7a) segmentowego, natomiast siłownik (8) mechaniczny współpracuje z siłownikiem (9) elektrycznym oraz wyłącznikami (10) krańcowymi zamocowanymi do segmentu (2), przy czym w części łukowej segmentu (2) znajdują się dwie równoległe ścianki (11 i 11a), pomiędzy którymi znajduje się materiał (12) elastyczny, przy czym na ściance (11) zewnętrznej znajdują się otwory na kolce (14), natomiast pomiędzy segmentami (2) znajdują się elementy (15), mocujące obudowę zewnętrzną tarczy.
