Urządzenie i sposób termoformowania wyrobów z tworzyw polimerowych

Abstract

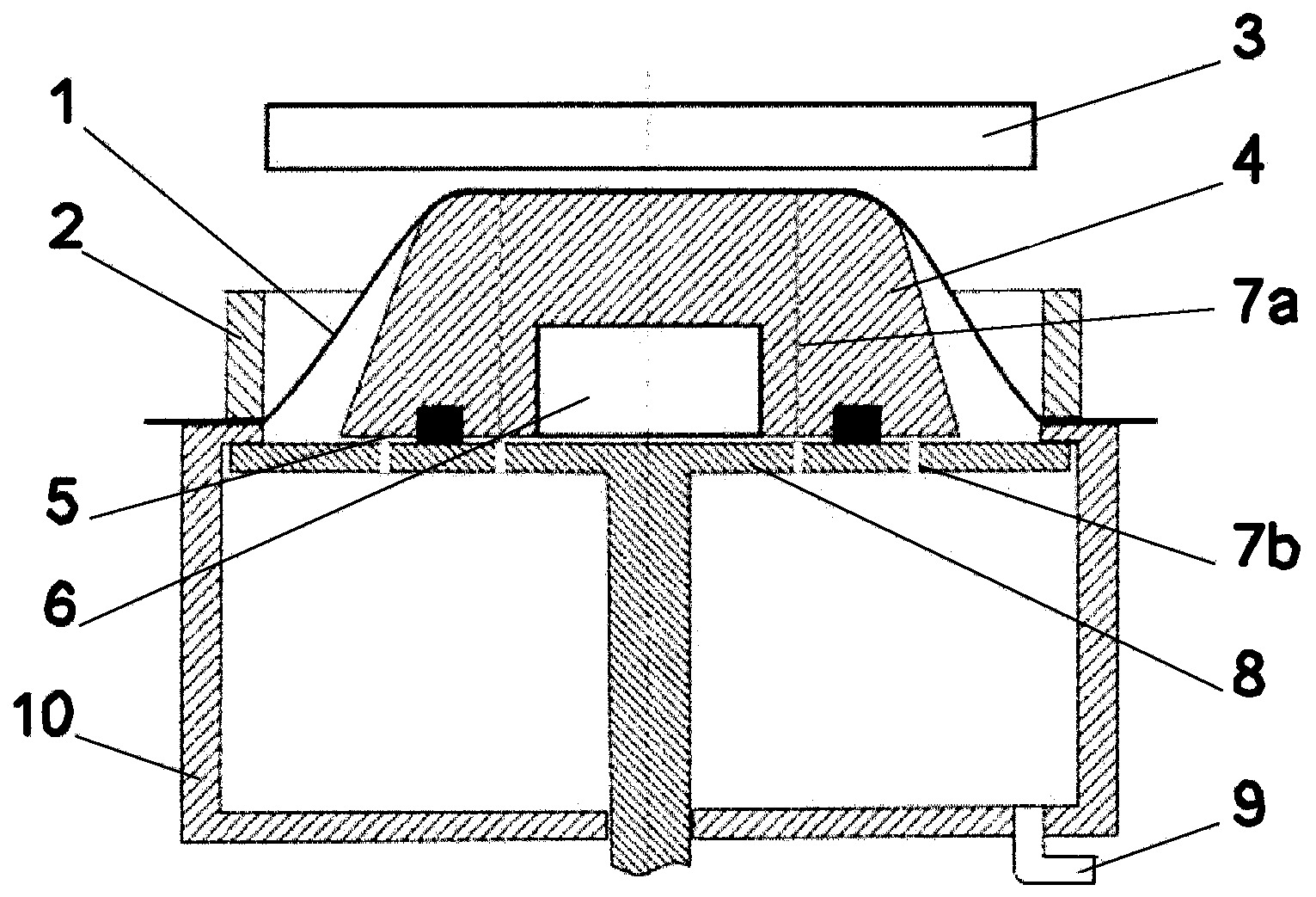

Zgłoszenie dotyczy urządzenia i sposobu termoformowania wyrobów z tworzyw polimerowych. Urządzenie posiada korpus (10) z kanałami zasysające tłoczącymi (9), w którym znajduje się stół ruchomy (8) z pierwszymi kanałami przepływowymi gazu (7a), na którym zamocowany jest stempel (4). Nad korpusem (10) znajduje się rama dociskowa (2) foli (1) albo płyty, nad którą znajduje się urządzenie nagrzewające (3). Charakteryzuje się ono tym, że do stempla (4) zamocowany jest wibrator (6) działający w zakresie niskich częstotliwości zaś pomiędzy stemplem (4) a stołem ruchomym (8) znajduje się wibroizolator (5). Sposób termoformowania wyrobów z tworzyw polimerowych odbywa się poprzez umieszczenie foli (1) na górnej powierzchni korpusu (10), ustalenie jej za pomocą ramy dociskowej (2) i nagrzaniu folii (1) albo płyty do temperatury uplastycznienia za pomocą urządzenia nagrzewającego (3). Charakteryzuje się on tym, że podczas rozciągania folii (1) albo płyty za pomocą stempla (4) wprowadza się go w ruch wibracyjny w zakresie niskich częstotliwości po czym odsuwa się stempel (4) od ukształtowanej folii (1) albo płyty.
