Układ i sposób ciągłej mikroprocesorowo sterowanej, korekty składowej stałej napięcia przemiennego

Abstract

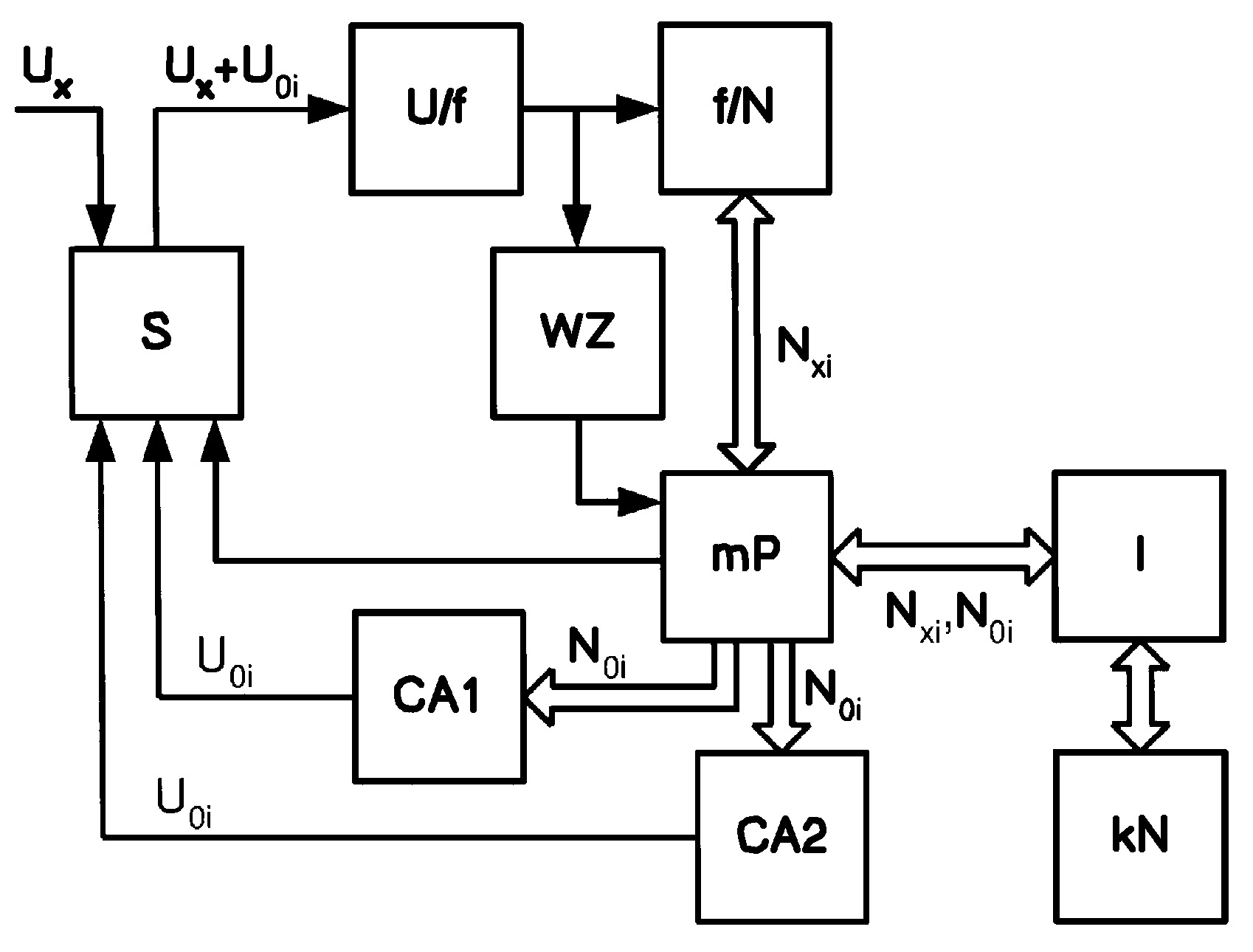

Przedmiotem zgłoszenia jest układ i sposób ciągłej mikroprocesorowo sterowanej, korekty składowej stałej napięcia przemiennego. Układ do ciągłej, mikroprocesorowo sterowanej, korekty składowej stałej (Uoi) mierzonego napięcia przemiennego charakteryzuje się tym, że źródło napięcia mierzonego (Ux) podłączone jest do układu sumującego (S), który połączony jest z przetwornikiem napięcie - częstotliwość (U/f). Przetwornik napięcie - częstotliwość (U/f) połączony jest z przetwornikiem częstotliwość - kod (f/N), który połączony jest z układem mikroprocesorowym (mP). Przetwornik napięcie - częstotliwość (U/f) połączony jest równolegle z układem wykrywania zbocza (WZ), którego wyjście połączone jest z układem mikroprocesorowym (mP). Układ mikroprocesorowy (mP) połączony jest z układem sumującym (S), pierwszą linią poprzez pierwszy przetwornik cyfrowo - analogowy (CA1), drugą liną poprzez drugi przetwornik cyfrowo - analogowy (CA2) oraz trzecią linią. Układ mikroprocesorowy (mP) połączony jest z układem interfejsu komunikacyjnego (I). Interfejs (I) połączony jest z komputerem nadrzędnym (kN).
