Przyrząd do ustalania próbek połączeń klejowych, zwłaszcza powierzchniami płaskimi

Abstract

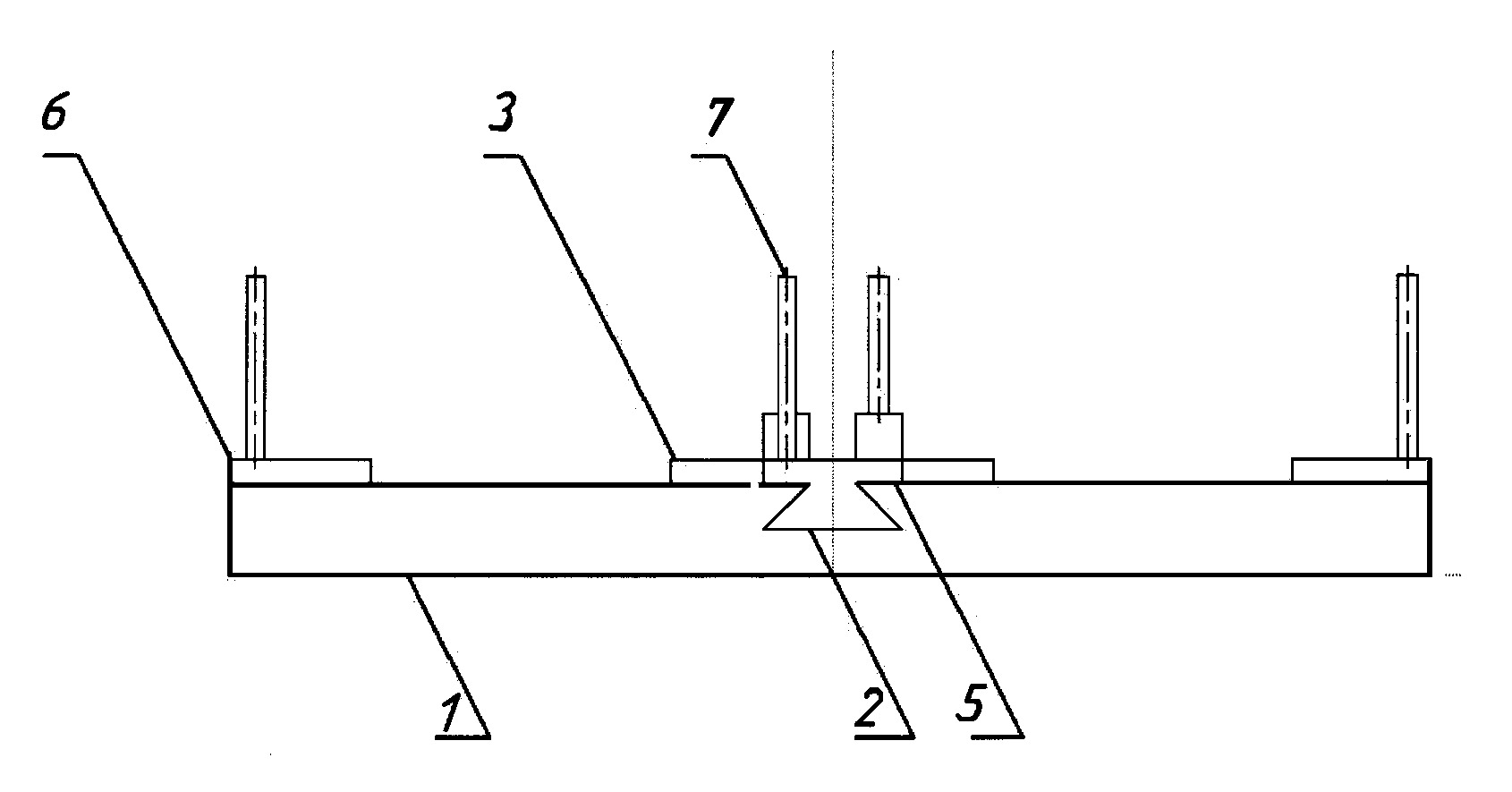

Przyrząd do ustalania próbek połączeń klejowych, zwłaszcza powierzchniami płaskimi charakteryzuje się tym, że składa się z korpusu (1) w kształcie płyty prostopadłościennej, na której w części środkowej znajduje się rowek (2) trapezowy, przechodzący wzdłuż szerokości korpusu (1), zaś w górnej powierzchni korpusu (1) zamocowana jest płytka (3) ustalająca prostopadle do rowka (2) trapezowego i wzdłuż osi korpusu (1). W części zewnętrznej korpusu (1) wzdłuż jego osi znajdują się dwa symetrycznie wykonane rowki trapezowe niedochodzące do końca płytki (3). Przyrząd ten posiada w rowku (2) trapezowym znajdującym się w korpusie (1), po obu jego końcach umieszczone symetrycznie elementy (5) ustalające, zaś po obu końcach rowków trapezowych znajdują się elementy (6) ustalające próbki elementów klejonych. Elementy (5) i (6) posiadają sworznie (7) ustalające elementy (5) i (6) względem górnej powierzchni korpusu (1).
