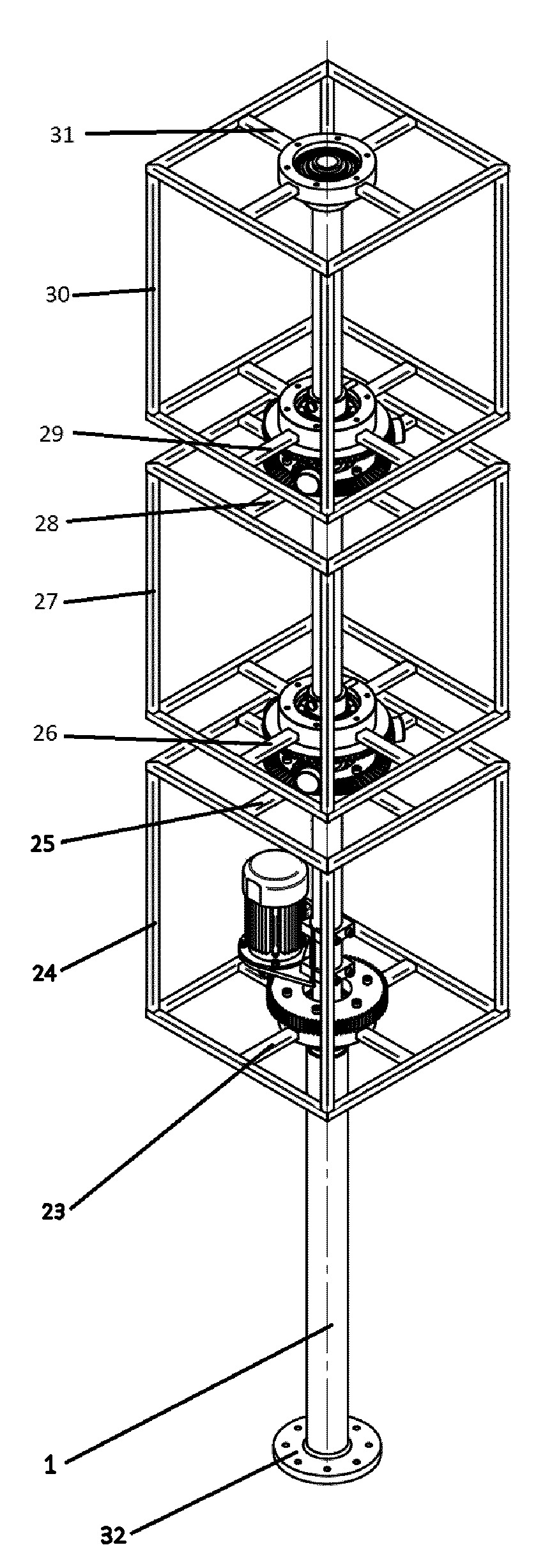

Przedmiotem wzoru użytkowego jest stojak reklamowy składający się z masztu (1), który w dolnej części posiada pierścień z otworami (32). Do masztu (1) przymocowany jest za pomocą obejm wspornika, które są skręcone śrubami wspornika, wspornik silnika. Do wspornika silnika przymocowany jest silnik elektryczny z wałkiem silnika z osadzonym na nim kołem zębatym silnika. Koło zębate silnika połączone jest z kołem zębatym dolnej ramki zamocowanym za pomocą śrub koła zębatego dolnej ramki do oprawy dolnej dolnej ramki, która jest zamocowana poprzez łożysko kulkowe dolne dolnej ramki na maszcie (1). W oprawie dolnej dolnej ramki poprzez cztery ramiona wspornika dolnego dolnej ramki (23) osadzona jest rama dolnej ramki (24) w kształcie sześcianu, na którego przeciwległej do ramion wspornika dolnego dolnej ramki (23) płaszczyźnie przymocowane są ramiona wspornika górnego dolnej ramki (25), do których przymocowana jest oprawa górna dolnej ramki osadzona na maszcie (1) poprzez łożysko kulkowe górne dolnej ramki.
Additional information
Application date
2021-02-11
WUP publication date
2022-04-25
Exclusive right number
Ru.072520
Skowron, Ł., Gąsior, M., & Rzemieniak, M. (2021). Stojak reklamowy. https://hdl.handle.net/20.500.14629/18147
