Turbosprężarka z łożyskami gazowymi

Abstract

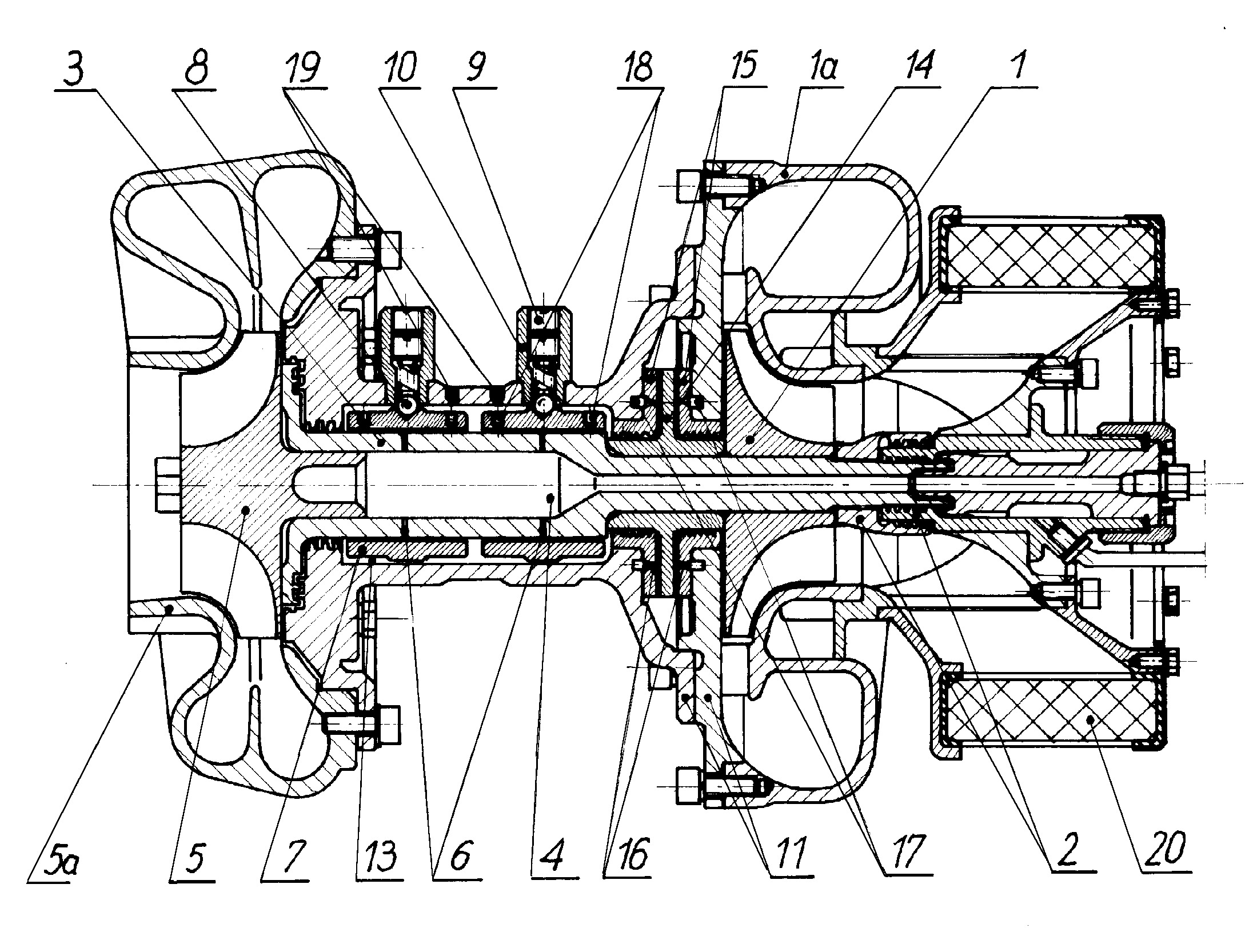

Turbosprężarka z łożyskami gazowymi zasilana jest od strony sprężarki (1) z korpusem (1a) poprzez węzeł (2) doprowadzający centralnie sprężone powietrze. Wał (3) o stopniowanej średnicy zewnętrznej ma centralny otwór (4) o stopniowanej średnicy wewnętrznej zwiększającej się w stronę turbiny (5) z korpusem (5a). Wał (3) na swojej większej średnicy zewnętrznej ma dwa rzędy otworków (6) promieniowych rozmieszczonych równomiernie po obwodzie, łączących wnętrze wału z powierzchnią zewnętrzną wału i otoczony jest dwoma, identycznymi zespołami składającymi się z trzech równomiernie rozmieszczonych na obwodzie, nie stykających się ze sobą segmentów (7) tulej o średnicach wewnętrznych nieco większych od zewnętrznej, większej średnicy wału (3), otoczonych korpusem (11), a pomiędzy korpusem i segmentami tulej znajduje się szczelina (13), zaś segmenty podparte są przegubowo poprzez kulki (8) w gniazdach stożkowych o osiach promieniowych położonych w środkowych poprzecznych płaszczyznach segmentów i przesuniętych kątowo względem środkowych wzdłużnych płaszczyzn symetrii segmentów, dotykające w dwóch podparciach do końców śrub (9) blokujących, umieszczonych w tulejach (10) osadzonych promieniowo w korpusie (11) turbosprężarki, zaś w trzeciej podporze do napiętej sprężyny śrubowej, naciskowej.
