Sposób kształtowania plastycznego uzębień wewnętrznych kół zębatych metodą walcowania poprzecznego

Abstract

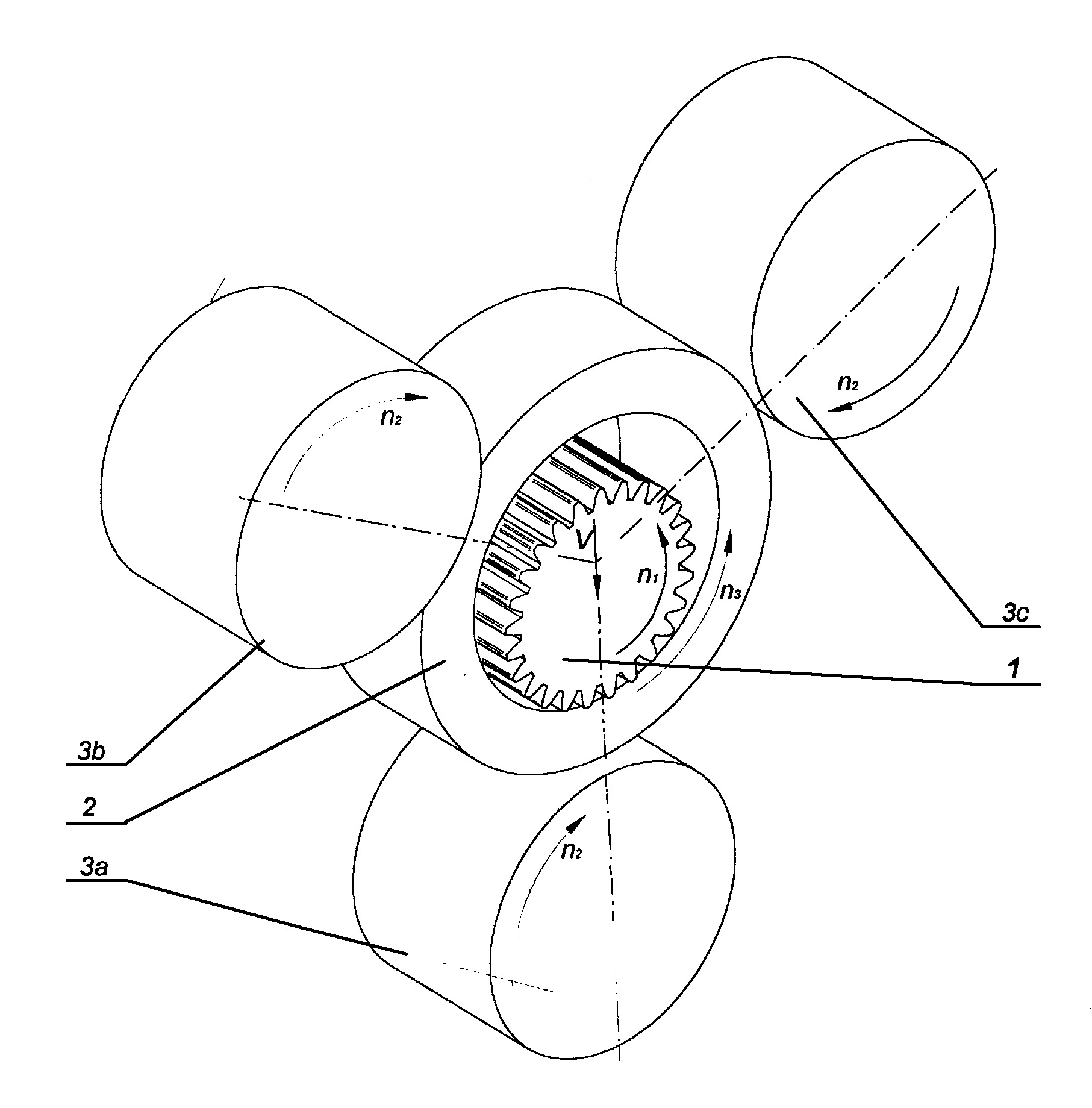

Sposób kształtowania plastycznego uzębień wewnętrznych kół zębatych metodą walcowania poprzecznego charakteryzuje się tym, że półfabrykat (2) w postaci tulei umieszcza się między trzema jednakowymi rolkami (3a), (3b) i (3c) oporowymi lub na trzech rolkach oporowych rozmieszczonych na obwodzie półfabrykatu (2), które obracają się w tym samym kierunku ze stałą prędkością (n2), zaś rolkę (1) roboczą z uzębieniem zewnętrznym - narzędzie umieszcza się wewnątrz półfabrykatu (2), która wykonuje ruch obrotowy w kierunku przeciwnym do kierunku ruchu rolek (3a), (3b) i (3c) oporowych z prędkością (n1), oraz ruch postępowo-zwrotny z prędkością (V) w kierunku promieniowym półfabrykatu (2), ruch obrotowy rolek (3a), (3b) i (3c) oporowych oraz rolki (1) roboczej z uzębieniem zewnętrznym wprawia w ruch obrotowy półfabrykat (2) z prędkością (n3), natomiast ruch postępowy rolki (1) roboczej z uzębieniem zewnętrznym kształtuje uzębienie wewnętrzne wewnątrz półfabrykatu (2), w wyniku czego uzyskuje się wyrób w postaci koła zębatego z uzębieniem wewnętrznym, ruch postępowy rolki (1) roboczej, z uzębieniem zewnętrznym trwa do momentu, aż osiągnie ona swoje położenie końcowe, w którym kształtowane zęby uzyskują nominalną wysokość, wówczas wyłącza się ruch postępowy, a pozostawia się ruch obrotowy narzędzia - rolki (1) roboczej, z uzębieniem zewnętrznym, która w tym czasie kalibruje wewnętrzny wieniec - wyrób. Proces kształtowania realizowany jest w układzie, w którym trzy rolki oporowe (3a), (3b), (3c) i rolka (1) robocza, z uzębieniem zewnętrznym oraz półfabrykat (2) w postaci tulei są napędzane.
