Interaktywny model 3D budynku cerkwi

Abstract

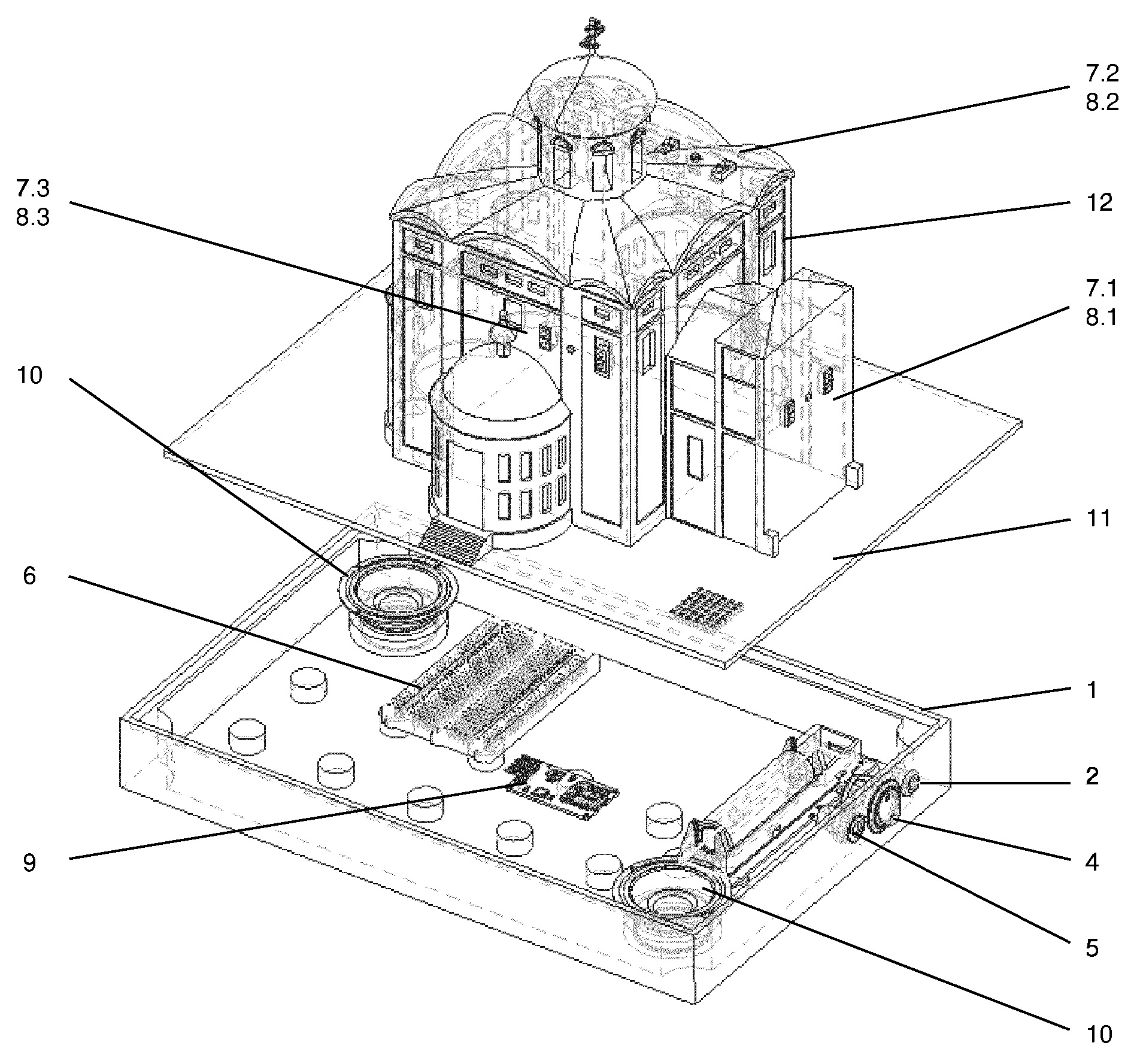

Przedmiotem wynalazku jest interaktywny model 3D budynku cerkwi posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku cerkwi (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) w orientacji poziomej składa się z dwóch czujników zbliżeniowych ułożonych w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Nadajniki obu czujników zbliżeniowych skierowane są do góry, a pomiędzy nimi znajduje się dioda sygnalizacyjna (8.1). Na centralnej ścianie cerkwi od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na prawej połaci dachu cerkwi od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2), na lewej ścianie cerkwi od strony frontowej znajduje się trzeci moduł zbliżeniowy (7.3). Na lewej ścianie cerkwi od strony tylnej znajduje się czwarty moduł zbliżeniowy, a na ścianie lewej absydy cerkwi na wysokości drzwi od strony tylnej znajduje się piąty moduł zbliżeniowy.
