Urządzenie do wytwarzania powłok z gradientem składu chemicznego

Abstract

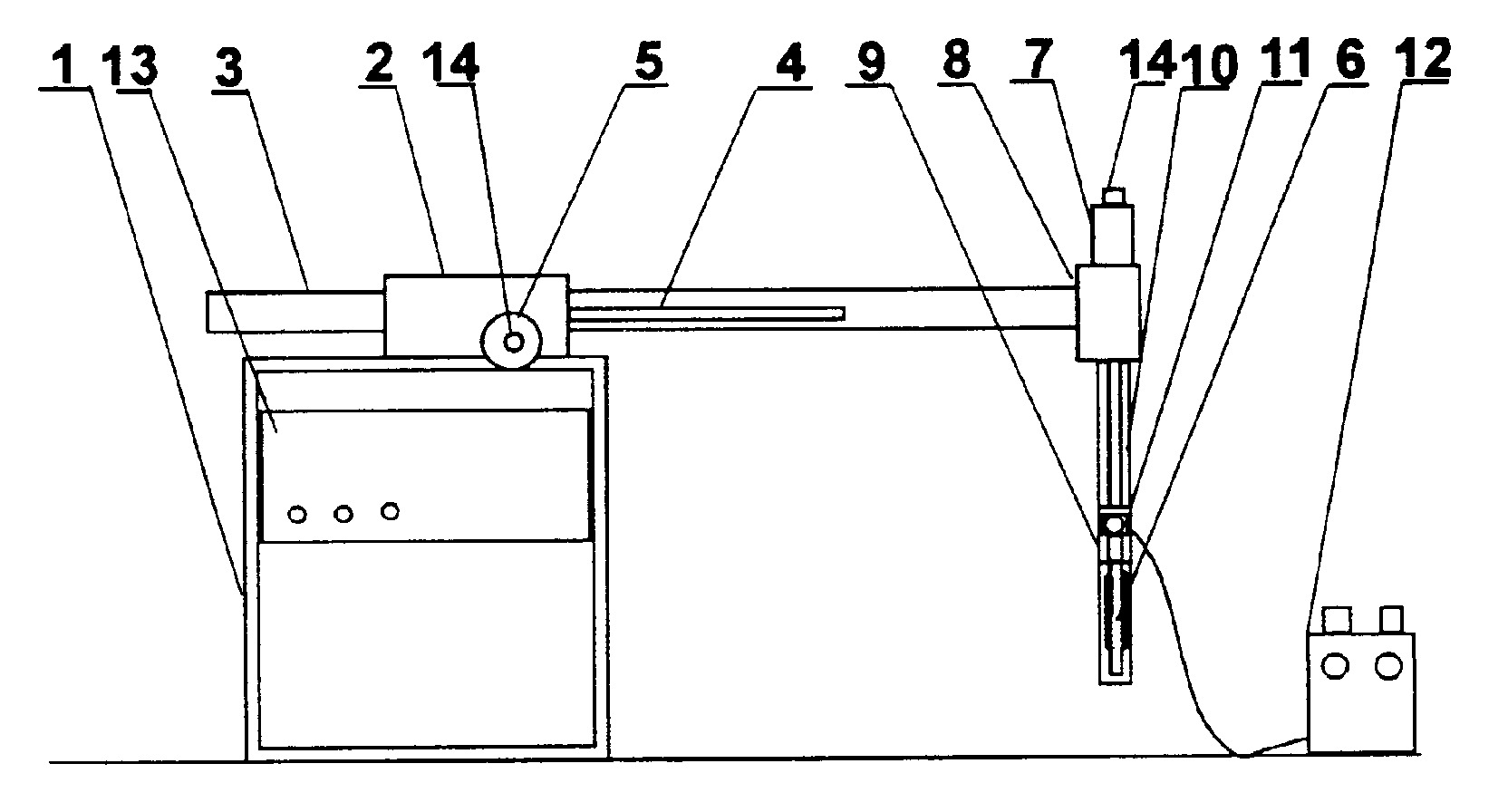

Urządzenie do wytwarzania powłok z gradientem składu chemicznego składa się z podstawy (1), do której jest przymocowana oprawa (2) z dwoma zespołami rolek podpierających poziome ramię (3), do którego jest zamocowana listwa zębata (4) przesuwana silnikiem (5) skokowym, zamocowanym w nieruchomym gnieździe, a do końca ramienia zamocowana jest śruba (6), napędzana silnikiem (7) skokowym, osadzonym w gnieździe (8) ruchomym poprzez sprzęgło. Śruba (6) jest ułożyskowana w gnieździe (8), nakrętka śruby (6) jest zablokowana przed obrotem przy pomocy elementu blokującego w kształcie obudowy (10) rurowej z pionową szczeliną, w której znajduje się nakrętka (9) śruby (6). Palnik (11) do natryskiwania gazowoproszkowego umieszczony jest na zewnątrz obudowy (10) rurowej i przymocowany na obrotowym ramieniu do nakrętki (9) śruby (6), przy czym palnik (11) jest zasilany mieszaniną proszków podawaną z zewnętrznego podajnika (12), zawierającego zespół bliźniaczych zasobników. Ilość podawanych proszków w mieszaninie sterowana jest za pomocą układu elektronicznego (13), który określa położenie palnika względem obu osi pionowej i poziomej poprzez odczyt czujników (14) obrotu, osadzonych na wałkach silników (5) i (7) skokowych i na tej podstawie według zadanego algorytmu dobiera skład chemiczny mieszaniny proszków.
