Przyłbica z opaską ze sterowanym nadmuchem

Abstract

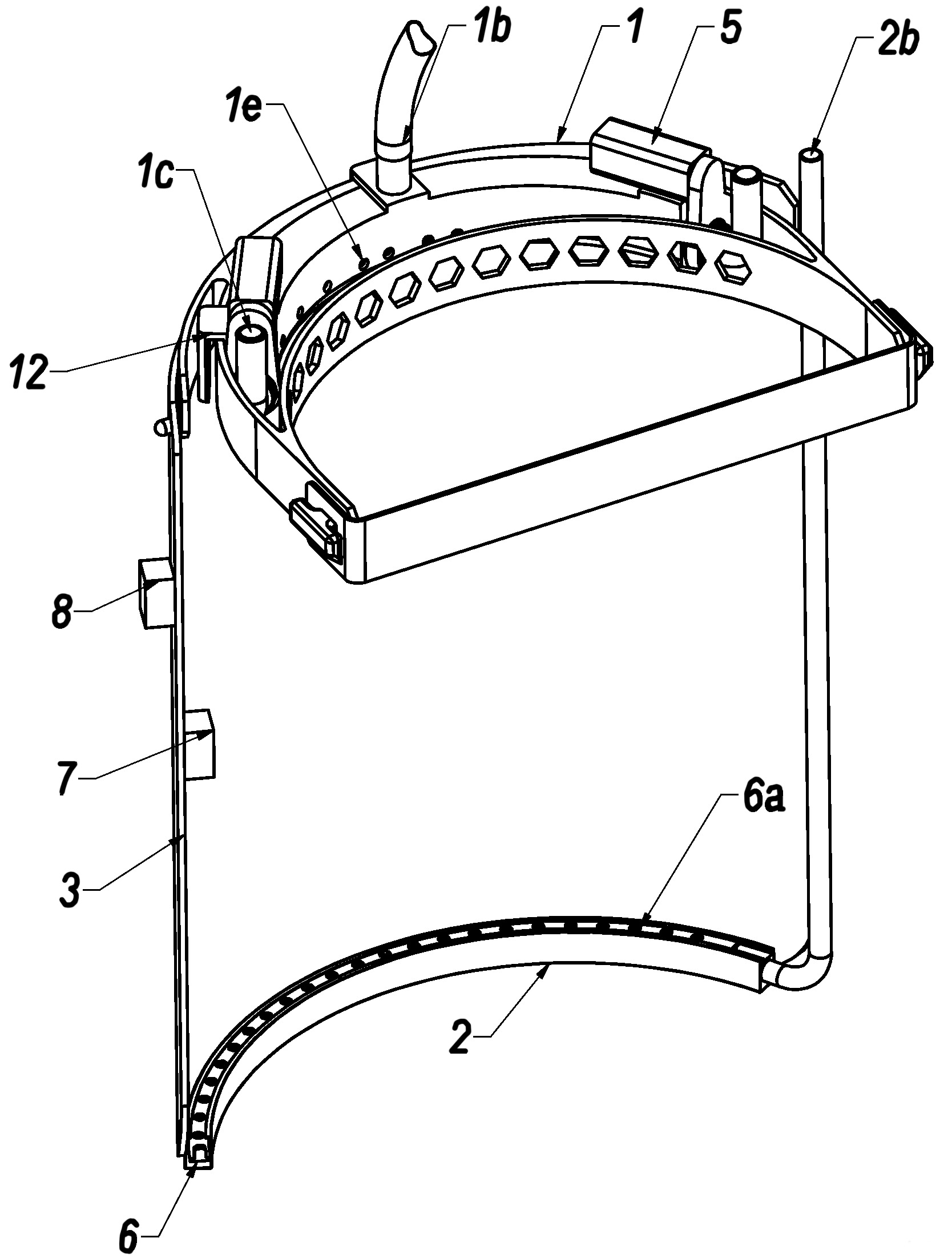

Przedmiotem wynalazku jest przyłbica z opaską ze sterowanym nadmuchem posiadająca opaskę nadmuchową. Składa się ona z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z dyszy posiadającej korpus (2) zamocowany do dolnej przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b, 1c). W kanale znajdują się dwa elastyczne przewody o przekroju pierścienia, rozmieszczone symetrycznie względem środka kanału. Pierwszy koniec każdego przewodu znajduje się od strony środkowego wlotu (1b) umieszczonego w środkowej części kanału. Drugi koniec każdego przewodu znajduje się od strony bocznego wlotu (1c) na końcu kanału i zamocowany jest do niego mechanizm obracający z silnikiem krokowym (5) służący do obracania przewodu. Na obwodzie przewodu znajdują się przelotowe otwory. W ścianie kanału znajdują się przelotowe otwory (1e), które w pozycji wyjściowej pokrywają się z otworami przewodu. W korpusie (2) dyszy znajduje się kanał z przewodem, a w górnej ścianie kanału korpusu (2) dyszy znajdują się przelotowe otwory. Na górnej ścianie korpusu (2) dyszy znajduje się prowadnica, w której znajduje się przesłona (6) z przelotowymi otworami (6a). Na wewnętrznej i zewnętrznej powierzchni przeźroczystej części twarzowej przyłbicy (3) znajdują się zespoły czujników wilgotności i temperatury powietrza (7, 8), które połączone są z modułem sterującym zamocowanym do obudowy wentylatora nadmuchowego, który połączony jest przewodem poprzez filtr powietrza z wlotem (1b, 1c) kanału korpusu (1) opaski oraz z wlotem korpusu (2) dyszy. Moduł sterujący połączony jest z silnikiem krokowym (5).
