Sposób wyznaczania własności plastycznych
Alternative title
Method of determining plastic properties
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Abstract PL

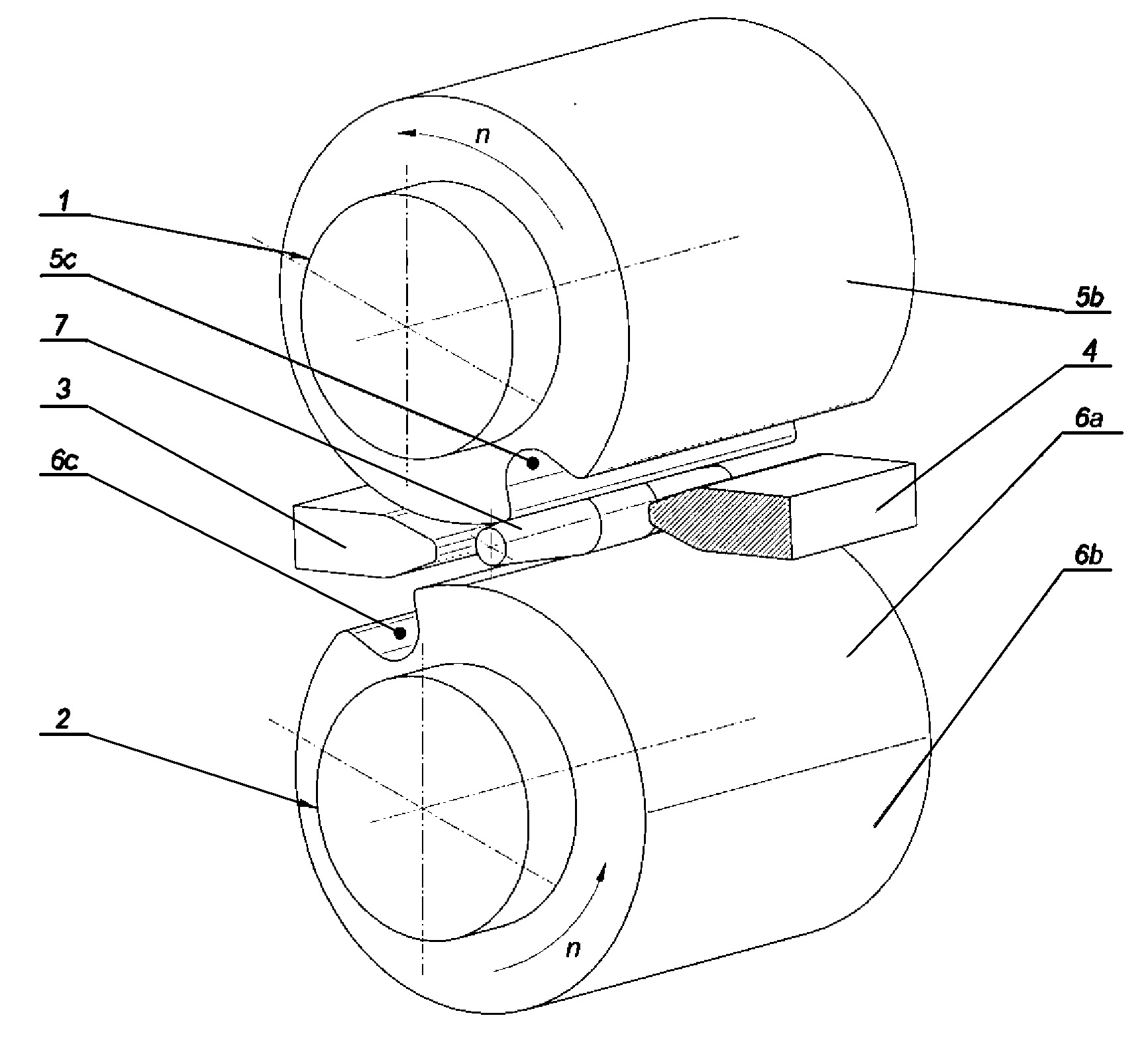

Sposób wyznaczania własności plastycznych, zwłaszcza metali i ich stopów metodą walcowania poprzecznego narzędziami obrotowymi charakteryzuje się tym, że próbkę (7) nagrzewa się do temperatury powyżej temperatury rekrystalizacji, przy czym próbka (7) ma kształt stopniowanego wałka o cylindrycznym stopniu wewnętrznym, którego długość jest większa od średnicy cylindrycznego stopnia wewnętrznego oraz dwóch stożkowych stopni skrajnych, których tworzące pochylone są pod jednakowymi kątami w kierunku powierzchni czołowych próbki (7), tworząc dwa ścięte stożki, których średnica dwóch zewnętrznych powierzchni czołowych jest mniejsza od średnicy cylindrycznego stopnia wewnętrznego, następnie nagrzaną próbkę (7) umieszcza się w strefie wejściowej walca górnego (1) i walca dolnego (2), zaś położenie próbki (7) ustala się przy pomocy dwóch prowadnic (3 i 4), które znajdują się po obu stronach próbki (7) między walcem górnym (1) i walcem dolnym (2), następnie wprawia się walec górny (1) i walec dolny (2) w ruch obrotowy z jednakowymi prędkościami (n) i w tym samym kierunku, po czym oddziałuje się na cylindryczny stopnień wewnętrzny próbki (7) spiralną powierzchnią, która znajduje się w strefie wejściowej walca górnego (1) oraz spiralną powierzchnią (6a), która znajduje się w strefie wejściowej walca dolnego (2) i wprawia się próbkę (7) w ruch obrotowy, następnie obciska się obrotowo walcowymi powierzchniami (5b i 6b) walca górnego (1) i walca dolnego (2) cylindryczny stopień wewnętrzny próbki (7) i jednocześnie redukuje się średnicę cylindrycznego stopnia wewnętrznego próbki (7) oraz dwóch skrajnych stopni stożkowych do średnicy dwóch zewnętrznych powierzchni czołowych skrajnych stopni stożkowych próbki (7).
Date of filing with the Polish Patent Office or with the competent office abroad
2019-05-10
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-12-20
Exclusive right number
Pat.239637
Statistics
2Views
22Downloads Pater, Z., & Tomczak, J. (2019). Sposób wyznaczania własności plastycznych. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18095
