Sposób kształtowania plastycznego w wykroju zamkniętym wyrobów płaskich z dwoma żebrami

Abstract

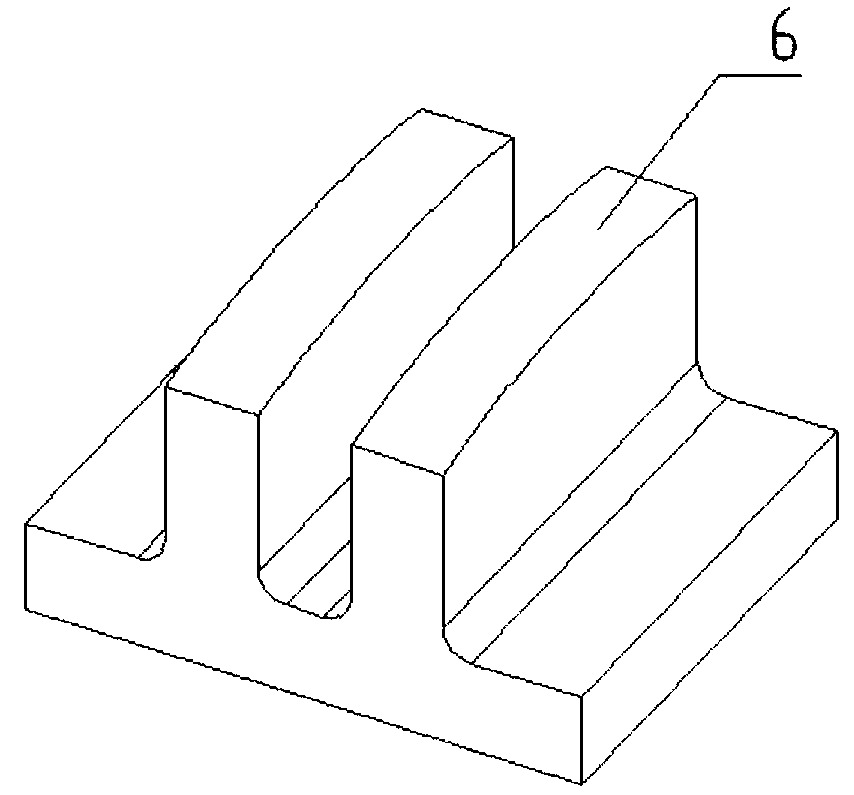

Sposób kształtowania plastycznego w wykroju zamkniętym wyrobów płaskich z dwoma żebrami w trójsuwakowej prasie kuźniczej charakteryzuje się tym, że półfabrykat w kształcie płaskiej płyty umieszcza się w wykroju zamkniętym pomiędzy matrycą (2) a bocznymi narzędziami (3) i (4) kształtującymi, a następnie zaciska się górnym narzędziem (5) w środkowej części płyty, po czym spęcza się przy wykorzystaniu ruchu bocznych narzędzi (3) i (4) kształtujących, które przysuwają się do siebie w płaszczyźnie poziomej przez co wyciska się dwa żebra o założonych wymiarach wyrobu (6) w pionową część przestrzeni wykroju zamkniętego pomiędzy górnym narzędziem (5) a bocznymi narzędziami (3) i (4) kształtującymi.
