Laminat metal-węgiel i sposób jego wytwarzania

Abstract

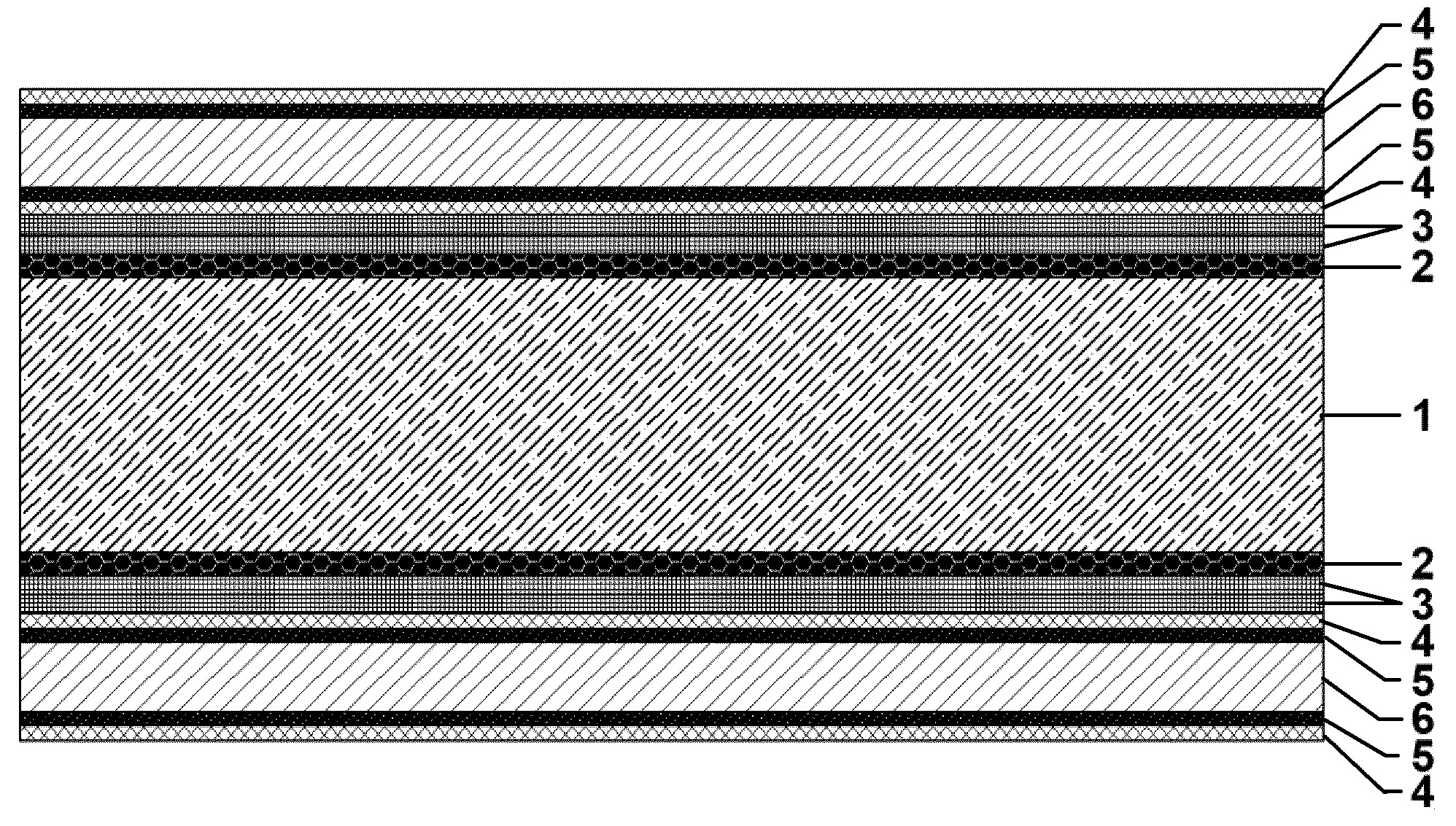

Przedmiotem zgłoszenia jest laminat metal-węgiel, który charakteryzuje się tym, że w części środkowej laminatu znajduje się warstwa włókniny poliestrowej (1) o gramaturze 339 g/m2 i o grubości od 4 mm do 8 mm, do której obu powierzchni przylega adhezyjnie warstwa samonaprawiająca się pierwsza (2) o grubości od 1 mm do 2 mm, składająca się z włókien szklanych wypełnionych diizocyjanianem izoforonu i połączonych żywicą termoplastyczną. Warstwa samonaprawiająca się pierwsza (2) przylega adhezyjnie do dwóch warstw kompozytu termoplastycznego na bazie włókien węglowych (3) o grubości 0,04 mm każda, które przylegają adhezyjnie do warstwy samonaprawiającej się drugiej (4) o grubości od 0,2 mm do 0,4 mm, składającej się z mikrokapsułek o wielkości od 25 µm do 100 µm, z których każda składa się z powłoki poliuretanowej z poliizocyjanuranu diizocyjanianu toluenu w octanie etylu w ilości 48,8% wagowo i wypełnienia z izocjanatu diizocyjanianu izoforonu w ilości 51,2% wagowo i nanorurek węglowych o wielkości od 20 nm do 100 nm połączonych z żywicą termoplastyczną. Zgłoszenie obejmuje też sposób wytwarzania laminatu metal-węgiel, który polega na tym, że na dwa arkusze blachy (6) ze stopu niklu z tytanem o grubości 1 mm posiadające na obu powierzchniach warstwę ceramiczną (5) o grubości od 5 µm do 12 µm nanosi się obustronnie mikrokapsułki o wielkości od 25 µm do 100 µm, z których każda składa się z powłoki poliuretanowej z poliizocyjanuranu diizocyjanianu toluenu w octanie etylu w ilości 48,8% wagowo i wypełnienia z izocjanatu diizocyjanianu izoforonu w ilości 51,2% wagowo i nanorurki węglowe o wielkości od 20 nm do 100 nm, przy czym mikrokapsułki i nanorurki węglowe powleka się ręcznie żywicą termoplastyczną i otrzymuje się warstwę samonaprawiającą się drugą (4) o grubości od 0,2 mm do 0 4 mm. Na jeden z arkuszy blachy (6) ze stopu niklu z tytanem o grubości 1 mm posiadający na obu powierzchniach warstwę ceramiczną (5) o grubości od 5 µm do 12 µm i warstwę samonaprawiającą się drugą (4) o grubości od 0,2 mm do 0,4 mm nakłada się dwie warstwy kompozytu termoplastycznego na bazie włókien węglowych (3) o grubości 0,04 mm każda.
