Mechanizm mocowania panelu fotowoltaicznego na pionowej powierzchni, zwłaszcza ekranu akustycznego

Alternative title
Mechanism for mounting a photovoltaic panel on a vertical surface, in particular of an acoustic screen
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.432521
Abstract PL

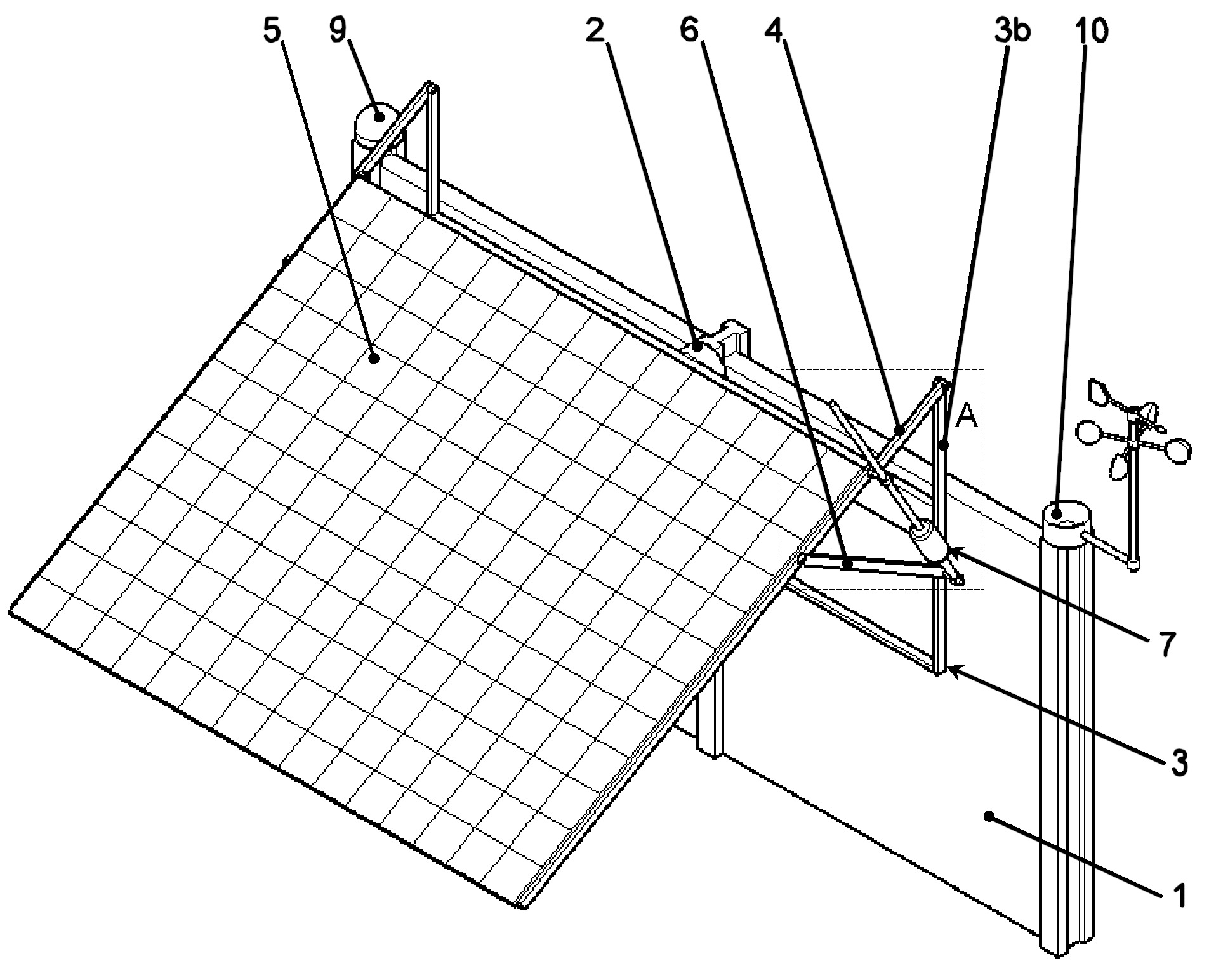

Przedmiotem zgłoszenia jest mechanizm mocowania panelu fotowoltaicznego na pionowej powierzchni, zwłaszcza ekranu akustycznego, w którym panel fotowoltaiczny jest w ramie posiadającej dwa równoległe boki. Charakteryzuje się on tym, że składa się z podstawy (1), na której pionowej powierzchni zamocowany jest mechanizm obracający (2) główną oś, do której zamocowana jest środkowa część ramy nośnej (3) składającej się z listwy nośnej, do której każdego z końców zamocowana jest listwa mocująca. Do jednego z końców każdej listwy mocującej zamocowany jest za pomocą pierwszej osi pierwszy koniec pierwszego ramienia (4), do którego drugiego końca zamocowany jest za pomocą drugiej osi bok ramy panelu fotowoltaicznego (5). Do środkowej części listwy mocującej zamocowany jest za pomocą trzeciej osi pierwszy koniec drugiego ramienia (6), którego drugi koniec zamocowany jest do boku ramy panelu fotowoltaicznego (5) za pomocą czwartej osi. Pomiędzy ramą nośną (3) a bokiem ramy panelu fotowoltaicznego (5) zamocowany jest siłownik (7). Mechanizm obracający (2) główną oś i siłownik (7) połączone są z modułem sterująco - zasilającym.
Date of filing with the Polish Patent Office or with the competent office abroad
2020-01-08
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-03-22
Exclusive right number
Pat.237238
Statistics
3Views
27Downloads
Stępniewski, W., Połednik, B., Zdyb, A., Guz, Ł., & Przystupa, K. (2020). Mechanizm mocowania panelu fotowoltaicznego na pionowej powierzchni, zwłaszcza ekranu akustycznego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17706
