Mechanizm wychylania uchwytu wiszącej tablicy reklamowej w dwóch osiach

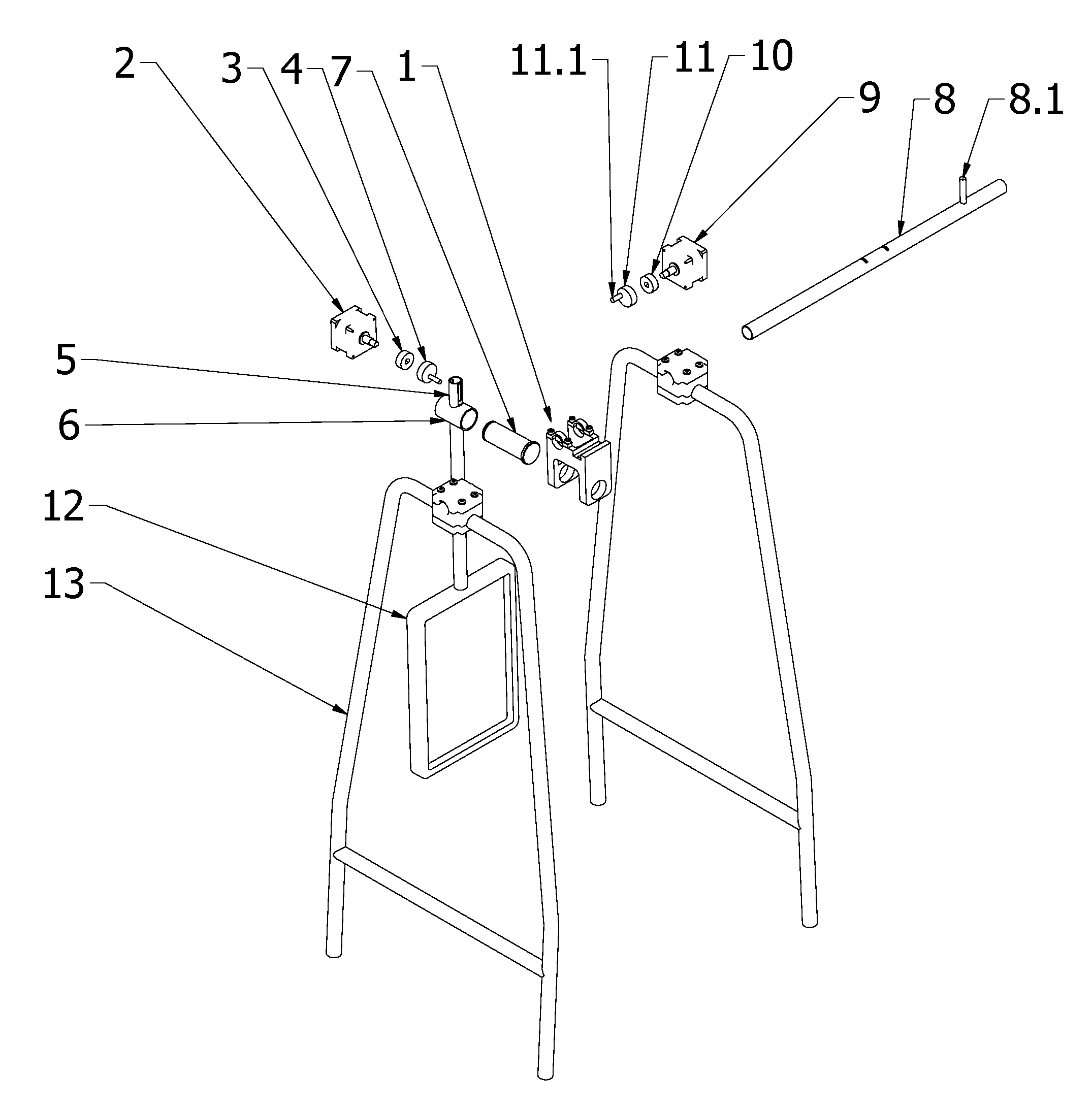

Przedmiotem zgłoszenia jest mechanizm wychylania uchwytu wiszącej tablicy reklamowej w dwóch osiach, zawierający poziomo ułożoną belkę znajdującą się pomiędzy podporami, przy czym do belki zamocowany jest uchwyt w postaci pręta skierowanego ku dołowi, do którego zamocowana jest tablica reklamowa (12). Charakteryzuje się on tym, że uchwyt (5) zamocowany jest w korpusie (1) w postaci ceownika, który posiada dwie ściany boczne zaś do jednej z nich od zewnętrznej strony zamocowany jest pierwszy silnik elektryczny (2) z wałem znajdującym się w wybraniu ściany bocznej i podstawy korpusu (1). Do wału pierwszego silnika elektrycznego (2) zamocowane jest pierwsze koło (3) ze znajdującym się od strony jego podstawy pierwszym trzpieniem, ułożonym niewspółosiowo do osi koła (3) tudzież trzpień znajduje się w rowku znajdującym się w górnej części uchwytu (5). Dłuższe ściany rowka są ułożone wzdłuż osi uchwytu (5). Górna część uchwytu (5) znajduje się pomiędzy ścianami bocznymi korpusu (1). Pod rowkiem do uchwytu (5) prostopadle do jego osi zamocowana jest tuleja (6), w której znajduje się trzpień (7) osadzony obrotowo w otworach znajdujących się w ścianach bocznych korpusu (1) tudzież belka (8), do której zamocowany jest nieobrotowo korpus (1), zamocowana jest obrotowo wokół jej osi pomiędzy podporami, zaś do podpory zamocowany jest drugi silnik elektryczny (9) z wałem ułożonym równolegle do osi belki (8). Do wału drugiego silnika elektrycznego (9) zamocowane jest drugie koło (10) ze znajdującym się od strony jego podstawy drugim trzpieniem (11.1), ułożonym niewspółosiowo do osi drugiego koła (10). Belka (8) posiada trzeci trzpień (8.1) ułożony prostopadle do jej osi i stykający się w pozycji wyjściowej z drugim trzpieniem (11.1).

Date of filing with the Polish Patent Office or with the competent office abroad

2023-04-26

Date of publication in ‘WUP’ or equivalent foreign bulletin

2024-02-26

Exclusive right number

Pat.244739

Statistics

1Views

Skowron, Ł., Gąsior, M., Przysucha, B., Pylak, K., Kłosowski, G., Cieplak, T., & Sitko, J. (2023). Mechanizm wychylania uchwytu wiszącej tablicy reklamowej w dwóch osiach. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17481
