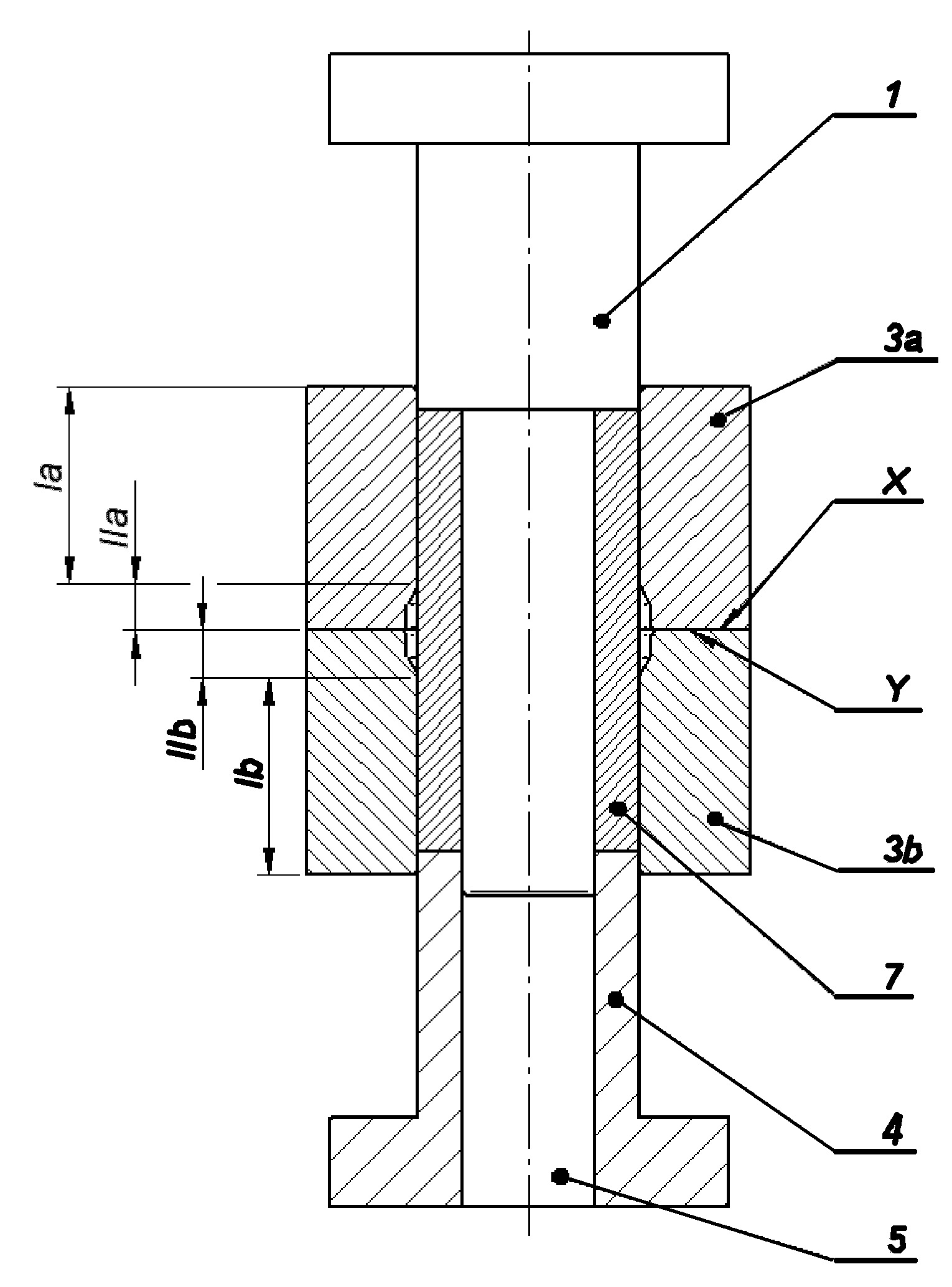

Narzędzia do wyciskania stopnia wału drążonego charakteryzują się tym, że stempel z trzpieniem (1) jest usytuowany współosiowo ze stemplem rurowym (4), który posiada wzdłuż własnej osi symetrii otwór przelotowy (5). Stempel rurowy (4) jest umieszczony współosiowo w otworze tulei dolnej (3b) w kształcie pierścienia, której otwór w pierwszej strefie (Ib) od strony stempla rurowego (4) posiada mniejsze pole przekroju poprzecznego niż w drugiej strefie (IIb), zaś powierzchnia czołowa (Y) tulei dolnej (3b) od strony drugiej strefy (IIb) otworu jest prostopadła do osi tulei dolnej (3b) i współpłaszczyznowa z powierzchnią czołową (X) tulei górnej (3a). Sposób wyciskania stopnia wału drążonego charakteryzuje się tym, że do współosiowo umieszczonych tulei górnej (3a) i tulei dolnej (3b) wprowadza się wsad rurowy (7), po czym od strony tulei górnej (3a) wprowadza się stempel z trzpieniem (1), a od strony tulei dolnej (3b) wprowadza się stempel rurowy (4). Następnie wprawia się w ruch postępowy stempel z trzpieniem (1) z prędkością od 0,001 do 1000 mm/s i stempel rurowy (4) z prędkością od 0,001 do 1000 mm/s w kierunku wsadu rurowego (7).
Additional information
Application date
2020-11-05
WUP publication date
2022-06-20
Exclusive right number
Pat.240863
Winiarski, G. (2020). Narzędzie i sposób wyciskania stopnia wału drążonego. https://hdl.handle.net/20.500.14629/18000
