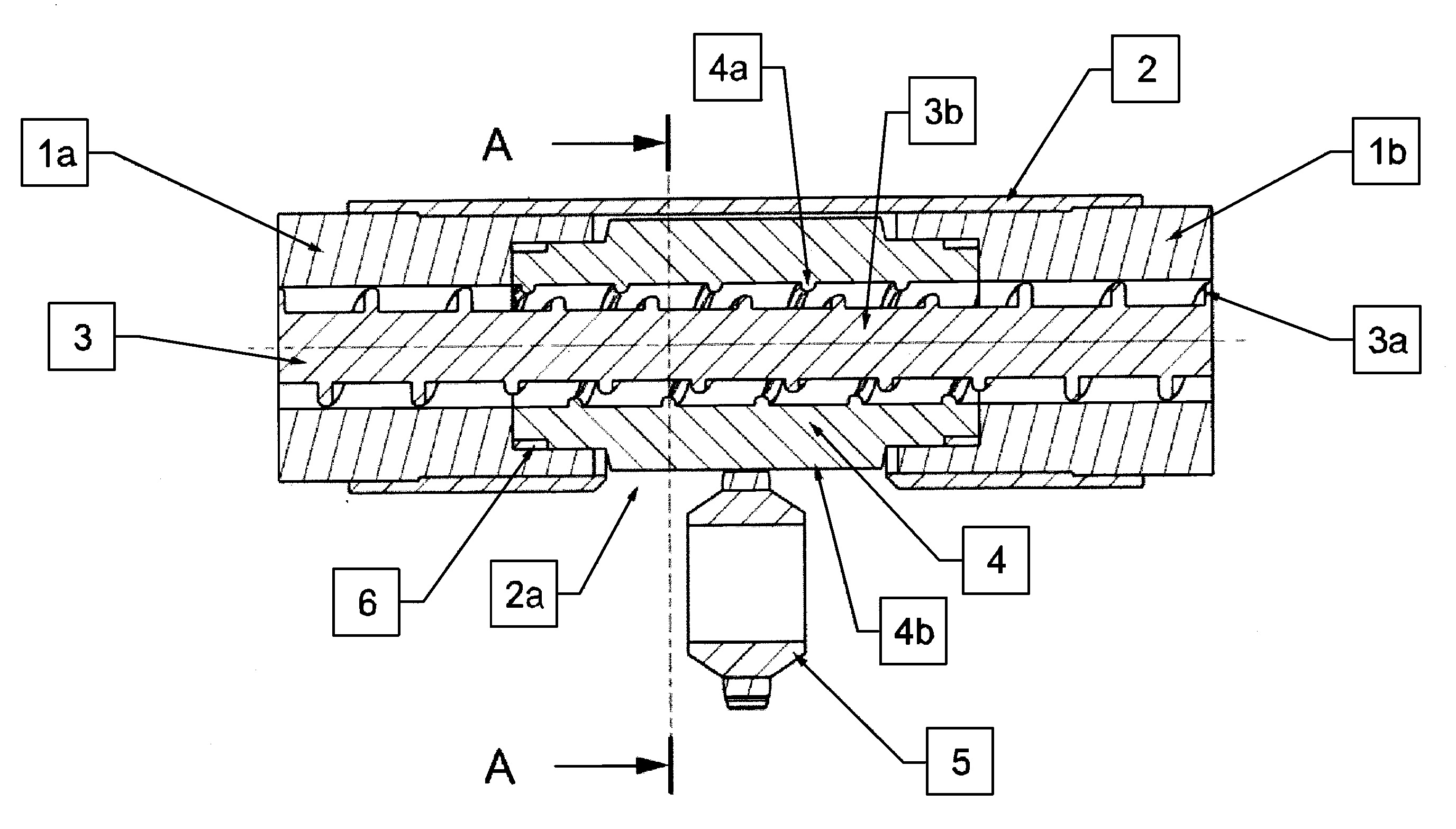

Obrotowy segment układu uplastyczniającego wytłaczarki jednoślimakowej, posiadający cylinder składający się z pierwszej nieruchomej części cylindra (1a), która ułożona jest współosiowo z drugą nieruchomą częścią cylindra (1b) i połączona jest z nią za pomocą tulei stałej (2) z rowkiem przelotowym (2a) usytuowanym poprzecznie do osi cylindrycznej tulei stałej (2), ze ślimakiem (3) znajdującym się wewnątrz cylindra, charakteryzuje się tym, że pomiędzy pierwszą nieruchomą częścią cylindra (1a) i drugą nieruchomą częścią cylindra (1b) wewnątrz tulei stałej (2) znajduje się tuleja obrotowa (4), która na swojej wewnętrznej powierzchni posiada uzwojenie (4a), zaś na swojej zewnętrznej powierzchni posiada uzębienie (4b), którym zazębione jest z kołem napędowym (5).
Additional information
Application date
2019-04-08
WUP publication date
2020-11-16
Exclusive right number
Pat.235998
Majewski, Ł. (2019). Obrotowy segment układu uplastyczniającego wytłaczarki jednoślimakowej. https://hdl.handle.net/20.500.14629/17680
