Sposób sterowania zużyciem energii elektrycznej

Alternative title
The mode of control of electric energy consumption
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2008
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.384715
Abstract PL

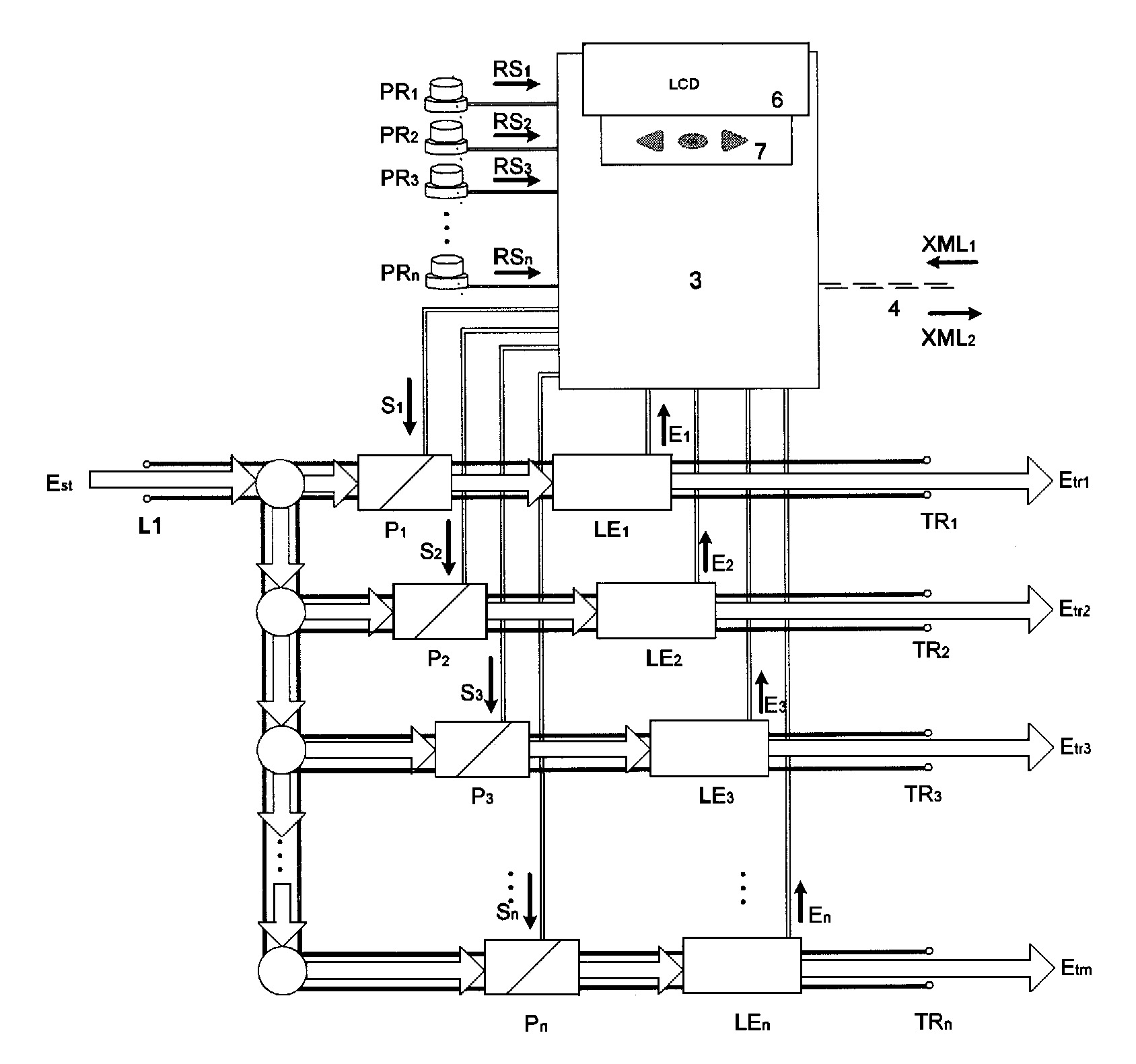

Sposób sterowania zużyciem energii elektrycznej polega tym, że reguluje się dostępności energii elektrycznej na wyjściu układu sterowania, do którego poprzez linię (L1) doprowadza się pojedynczy strumień (Est) energii elektrycznej, który posiada standardowe parametry jakościowe dostępne w sieci elektroenergetycznej, a następnie rozdziela się na n jakościowo zróżnicowanych strumieni (Etri1, Etr2, Etr3,..., Etrn) energii elektrycznej, korzystnie trzy strumienie, oraz każdy z tych strumieni przesyła się po wydzielonych torach (Tr1, TR2, TR3,..., TRn), korzystnie trzech torach, których dostępność reguluje się poprzez sterowalne przekaźniki (P1, P2, P3, ... Pn), sterowane przez mikroprocesorowy układ (3) przetwarzania i ewidencji, zaś efekt sterowania strumieniami (Etr1, Etr2, Etr3, ..., Etrn) energii elektrycznej mierzy się za pomocą układów (LE1, LE2, LE3, ... Len) elektronicznego pomiaru zużycia energii elektrycznej na każdym torze (TR1, TR2, TR3, ..., TRn) indywidualnie, i elektroniczne wartości pomiaru (E1, E2, E3, ..., En) poszczególnych strumieni przekazuje się do mikroprocesorowego układu (3) przetwarzania i ewidencji, w którym porównuje się je z zadanymi wartościami parametrów jakościowych dla każdego strumienia (Etr1, Etr2, Etr3, ..., Etrn) energii elektrycznej oddzielnie, i w przypadku przekroczenia zadanych parametrów jakościowych podejmuje się automatyczne sterowanie przekaźnikami (P1, P2, P3, ... Pn) lub umożliwia się sterowanie ręczne poprzez przyciski (PR1, PR2, PR3, ... ,PRn) ręcznego sterowania.
Date of filing with the Polish Patent Office or with the competent office abroad
2008-03-17
Date of publication in ‘WUP’ or equivalent foreign bulletin
2012-06-29
Exclusive right number
Pat.211816
Statistics
3Views
18Downloads
Bober, D. (2008). Sposób sterowania zużyciem energii elektrycznej. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17856
