Walcarka nawrotna

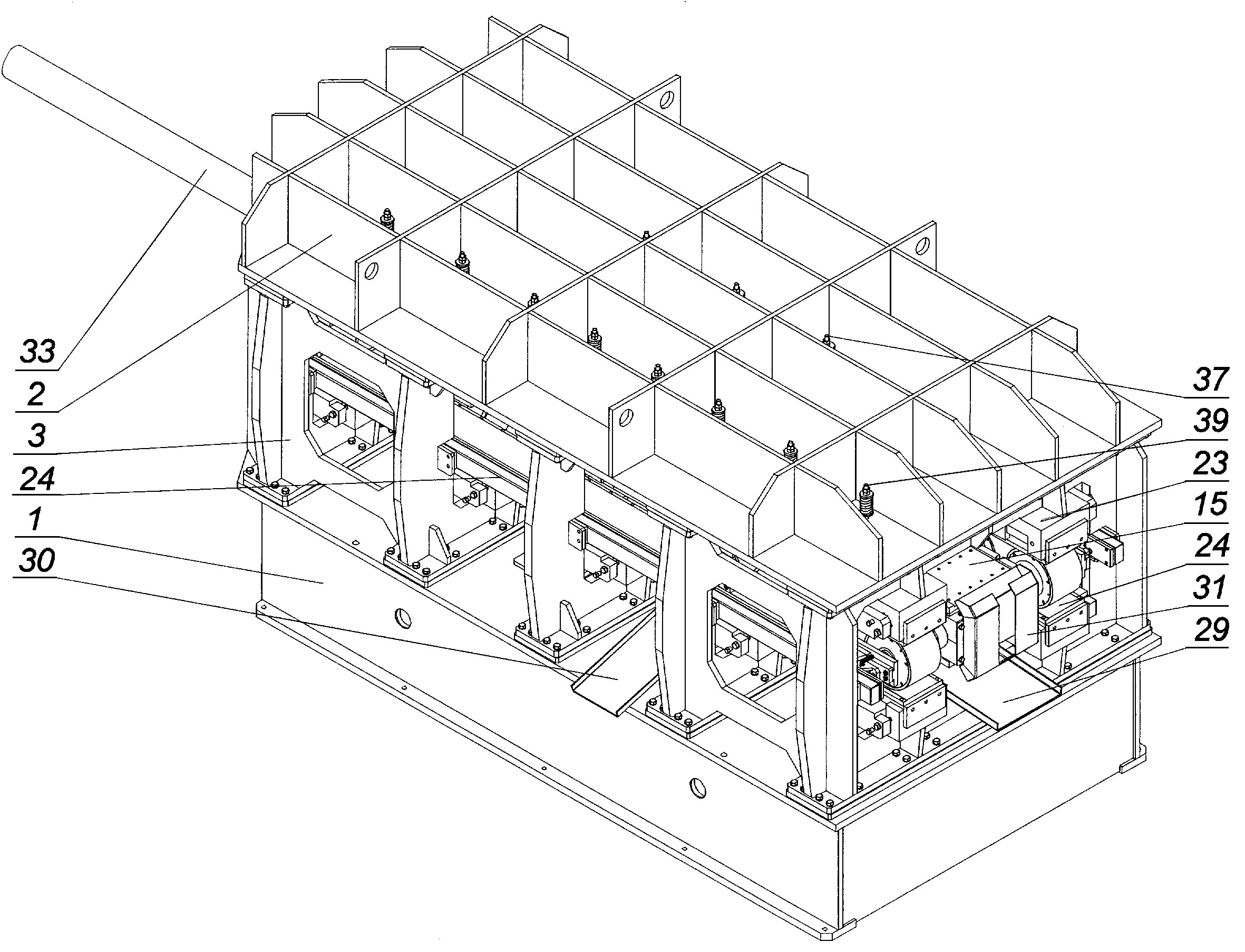

Walcarka nawrotna płasko - klinowa, zwłaszcza do walcowania poprzecznego kul z główek złomowanych szyn kolejowych składa się z korpusu (1) dolnego, który połączony jest z korpusem (2) górnym przy pomocy ramy (3) łączącej, przy czym do korpusu (1) dolnego przymocowany jest dolny zestaw narzędziowy, zaś do korpusu (2) górnego przymocowany jest górny zestaw narzędziowy, natomiast pomiędzy dolnym zestawem narzędziowym oraz górnym zestawem narzędziowym znajduje się suwak (15), który z jednej strony połączony jest z głównym siłownikiem (33) roboczym za pośrednictwem wspornika, który przymocowany jest do powierzchni czołowej suwaka (15), natomiast z drugiej strony suwaka (15) do jego powierzchni czołowej przymocowana jest prowadnica (31) półfabrykatów, zaś położenie pionowe suwaka (15) ustalone jest za pomocą dolnych torów jezdnych oraz górnych torów (23) jezdnych, pomiędzy którymi znajdują się rolki oporowe układu jezdnego suwaka (15), przy czym dolne tory jezdne oraz górne tory (23) jezdne osadzone są w ramie (3) łączącej, natomiast położenie poziome - poprzeczne suwaka (15) ustalone jest za pomocą prowadnic (24) bocznych, które przymocowane są do ramy (3) łączącej, zaś od strony czołowej walcarki, do korpusu (1) dolnego oraz korpusu (2) górnego przymocowany jest wspornik siłownika.
