Głowica wytłaczarska

Sikora, Robert; Sikora, Janusz

Głowica wytłaczarska

Alternative title

Extrusion head

Type

Patent

Subtype

Invention

Authors/Creators

Sikora, Robert

;

Sikora, Janusz

Publisher

Urząd Patentowy Rzeczypospolitej Polskiej

Date

1997

Weblink

https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.319696

Abstract PL

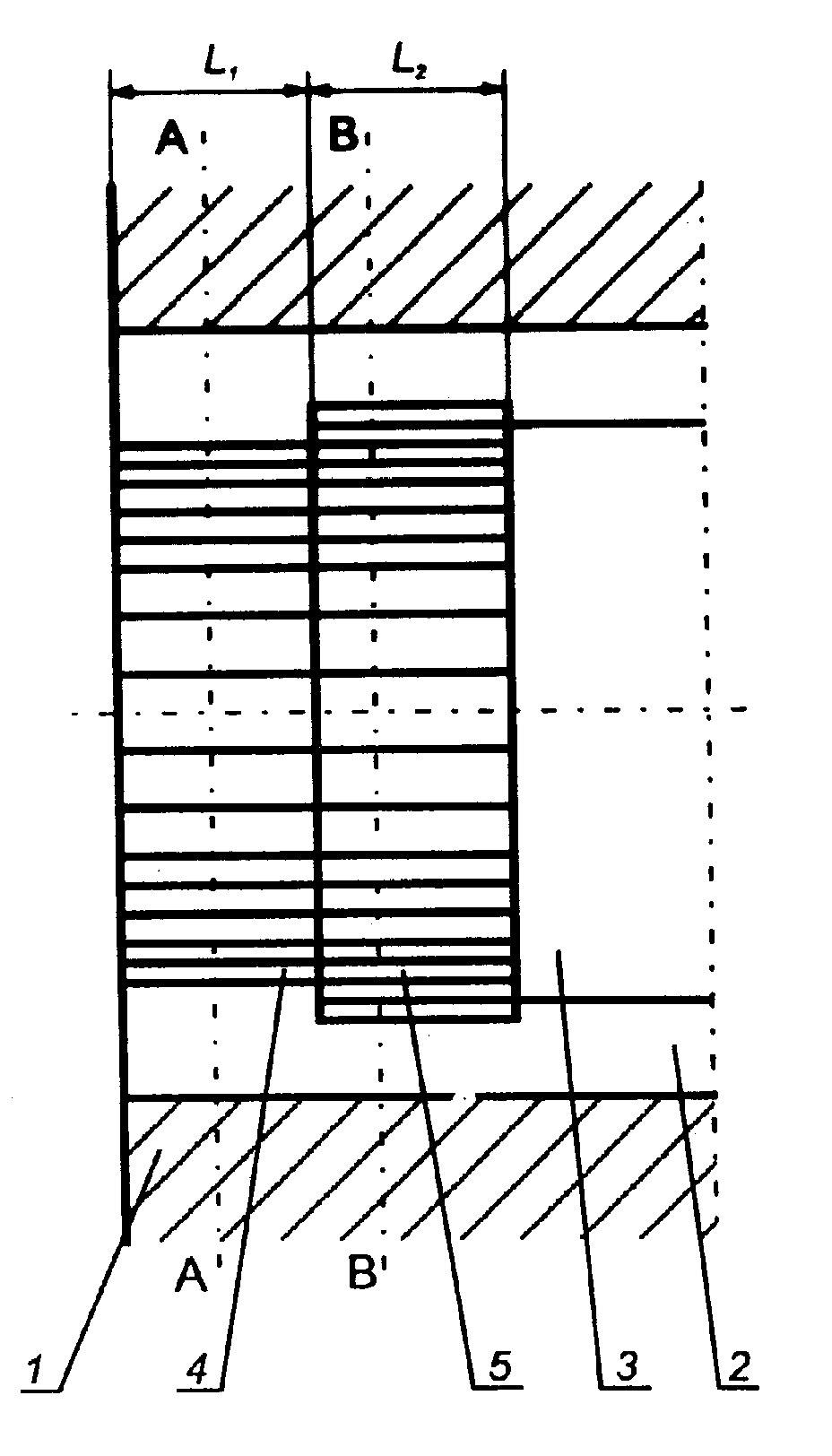

Głowica wytłaczarska do rur, zwłaszcza z tworzyw termoplastycznych, ma tylną część (1) konstrukcyjną z pierścieniowym kanałem (2) przepływowym oraz powierzchnię o mniejszej średnicy pierścieniowego kanału przepływowego, utworzoną przez powierzchnię rdzenia (3) głowicy wytłaczarskiej. Rdzeń (3) głowicy wytłaczarskiej składa się z co najmniej dwóch walcowych odcinków kształtowych (4, 5), jednakowej długości (L₁, L₂) zamocowanych na rdzeniu (3) głowicy wytłaczarskiej nieruchomo, centrycznie, stykających się bezpośrednio ze sobą lub przedzielonych innym elementem konstrukcyjnym, korzystnie tarczowym, z wykonanymi na powierzchniach tworzących walcowych odcinków kształtowych (4, 5) makronierównościami w postaci makrowgłębień i makrowzniesień powierzchni, korzystnie wzdłużnymi. Mikrowgłębienia i makrowzniesienia powierzchni są rozmieszczone w sąsiadujących walcowych odcinkach kształtowych (4, 5) względem siebie naprzeciw.

Date of filing with the Polish Patent Office or with the competent office abroad

1997-04-24

Date of publication in ‘WUP’ or equivalent foreign bulletin

2002-01-31

Exclusive right number

Pat.182449
