Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania korbowodu samochodowego

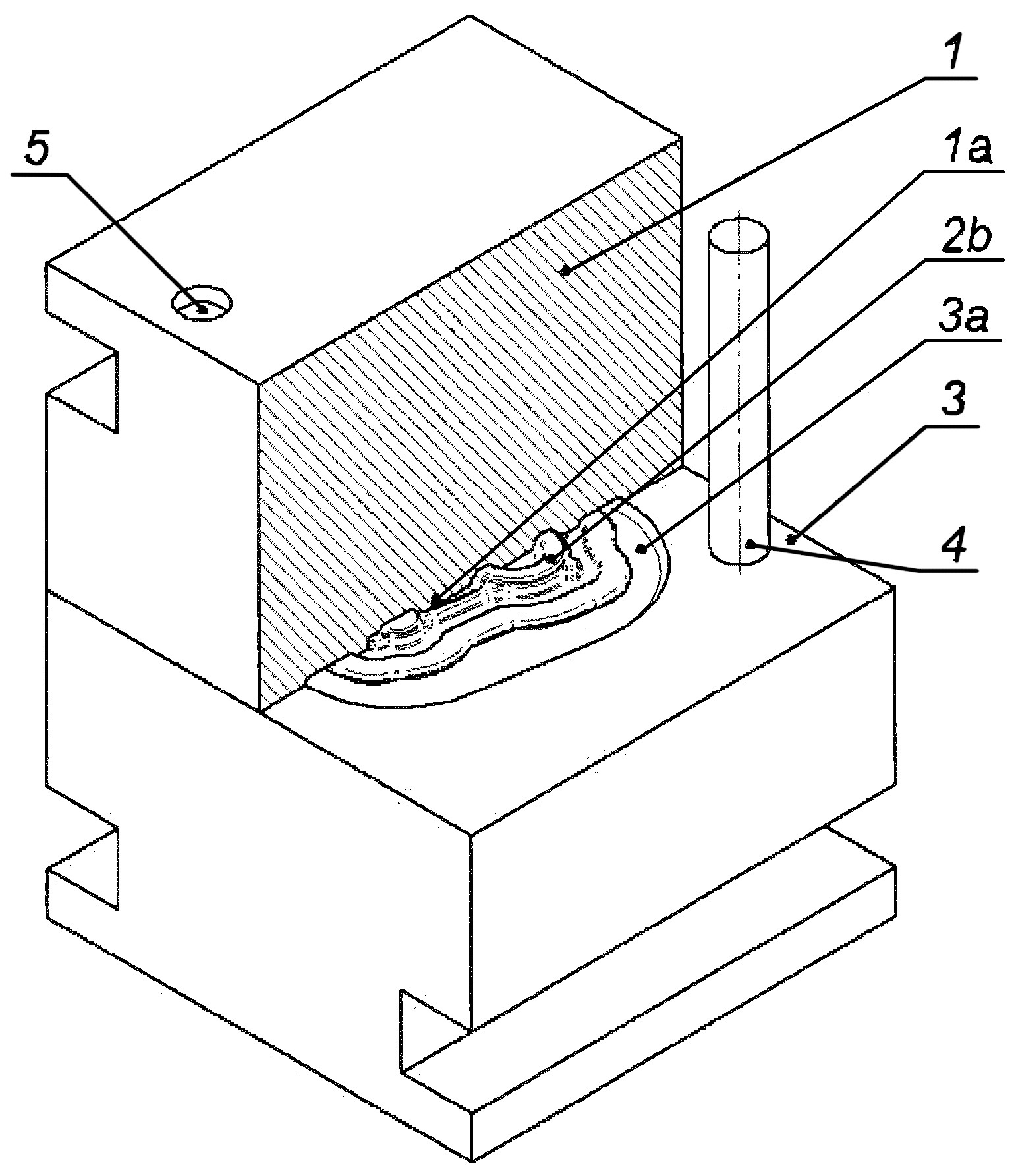

Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania korbowodu samochodowego polega na tym, że narzędzia górne (1) i dolne (3) posiadające w części środkowej jednakowe wykroje robocze (1a i 3a) montuje się na prasie hydraulicznej o nacisku 3000 kN i nagrzewa się przy użyciu palników gazowych do temperatury 250°C, po czym materiał wsadowy w kształcie przedkuwki kształtowej odlewanej w formach piaskowych z mniej plastycznych stopów aluminium z grupy aluminium-cynk-magnez nagrzewa się w piecu w zakresie temperatur 460 - 500°C, korzystnie 480°C, w czasie do 40 minut, następnie nagrzany materiał wsadowy umieszcza się w wykroju roboczym (3a) narzędzia dolnego (3), po czym naciska się prasą hydrauliczną na narzędzie górne (1) posiadające dwa jednakowe okrągłe przelotowe otwory prowadzące (5) za pomocą dwóch jednakowych kołków prowadzących (4) znajdujących się na narzędziu dolnym (3) i wprawia się narzędzie górne (1) w ruch postępowy w dół z prędkością do 15 mm/s w kierunku narzędzia dolnego (3) i zgniata się materiał wsadowy wykrojem roboczym (1a) narzędzia górnego (1) i wykrojem roboczym (3a) narzędzia dolnego (3) i kształtuje się półfabrykat (2b) z mniejszym stopniem przekucia.

Date of filing with the Polish Patent Office or with the competent office abroad

2019-11-14

Date of publication in ‘WUP’ or equivalent foreign bulletin

2021-05-31

Exclusive right number

Pat.237775

Statistics

1Views

Dziubińska, A., Winiarski, G., Surdacki, P., Majerski, K., Siemionek, E., & Szucki, M. (2019). Sposób kucia półfabrykatu na prasie hydraulicznej, zwłaszcza do wytwarzania korbowodu samochodowego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18018
