Sposób obciskania obrotowego wyrobów z gwintami wewnętrznymi

Abstract

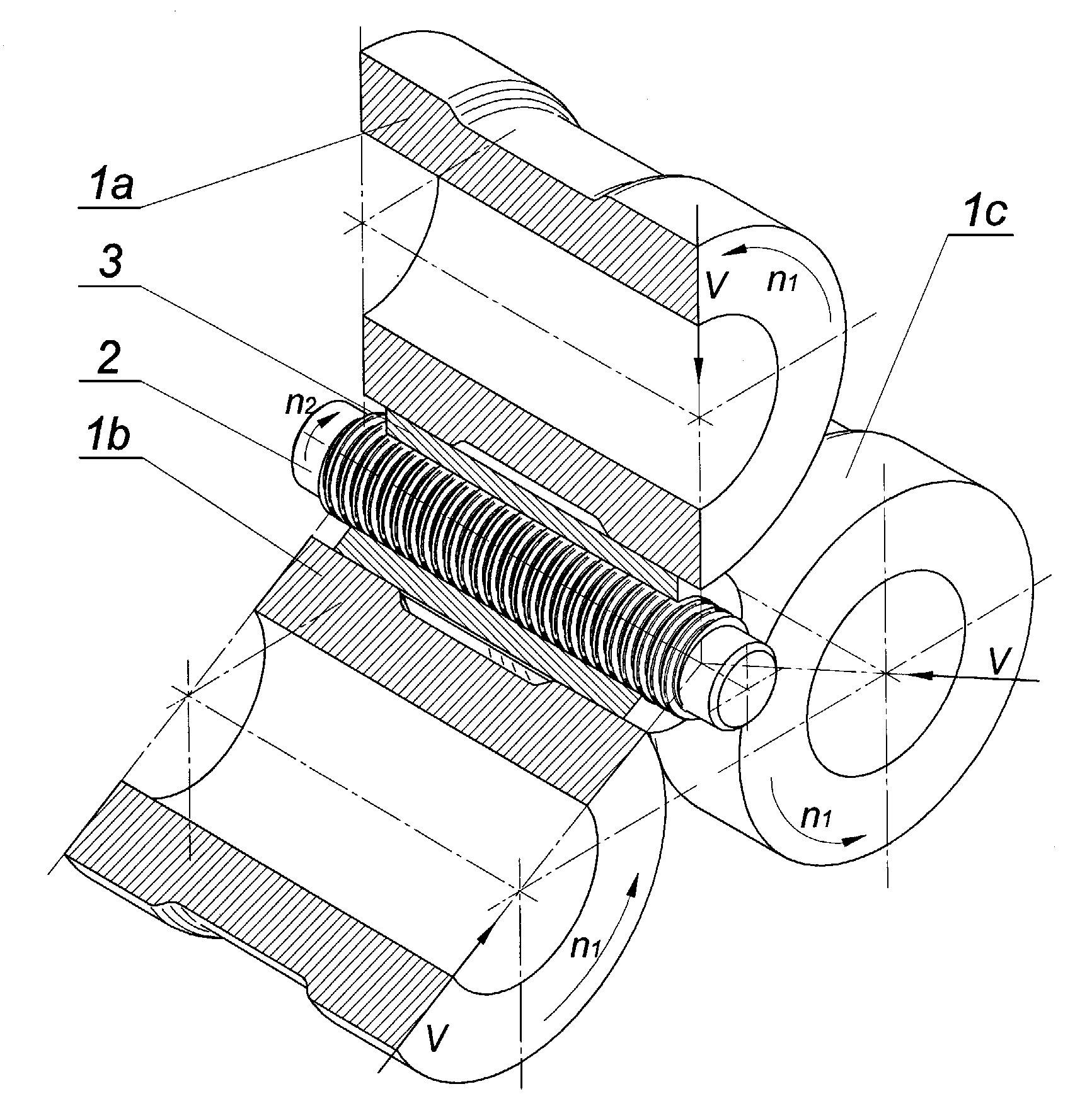

Sposób obciskania obrotowego wyrobów z gwintami wewnętrznymi, zwłaszcza drążonych odkuwek osiowosymetrycznych z wewnętrznymi występami w kształcie linii śrubowej charakteryzuje się tym, że półfabrykat (3) w kształcie tulei umieszcza się między trzema jednakowymi narzędziami (1a), (1b) i (1c) w kształcie rolek, natomiast wewnątrz półfabrykatu (3) umieszcza się trzpień (2) kształtowy, na powierzchni którego znajdują się zewnętrzne występy w kształcie linii śrubowej, następnie narzędzia (1a), (1b) i (1c) wprawia się w ruch obrotowy w tym samym kierunku i z taką samą prędkością (n1) oraz ruch postępowy w kierunku osi półfabrykatu (3) ze stałą prędkością (V), w wyniku czego wprawia się półfabrykat (3) oraz umieszczony wewnątrz niego trzpień (2) kształtowy w ruch obrotowy ze stałą prędkością n2 w kierunku przeciwnym do ruchu obrotowego narzędzi (1a), (1b) i (1c) i redukuje się średnicę zewnętrzną półfabrykatu (3), w wyniku czego kształtuje się wewnętrzne występy śrubowe w półfabrykacie (3) na trzpieniu (2) kształtowym, po osiągnięciu przez narzędzia (1a), (1b) i (1c) położenia końcowego wyłącza się ich ruch postępowy, zaś narzędzia (1a), (1b), (1c) obracają się ze stałą prędkością (n1), w wyniku czego kalibruje się ukształtowany wewnętrzny zarys śrubowy w wyrobie, następnie uruchamia się ruch obrotowy trzpienia (2) kształtowego ze stałą prędkością n3 w kierunku zgodnym z ruchem obrotowym narzędzi (1a), (1b), (1c), w wyniku czego przemieszcza się trzpień (2) kształtowy ze stałą prędkością V0 z wyrobu.
