Światłowodowy czujnik zaniku płomienia w pojedynczym palniku

Abstract

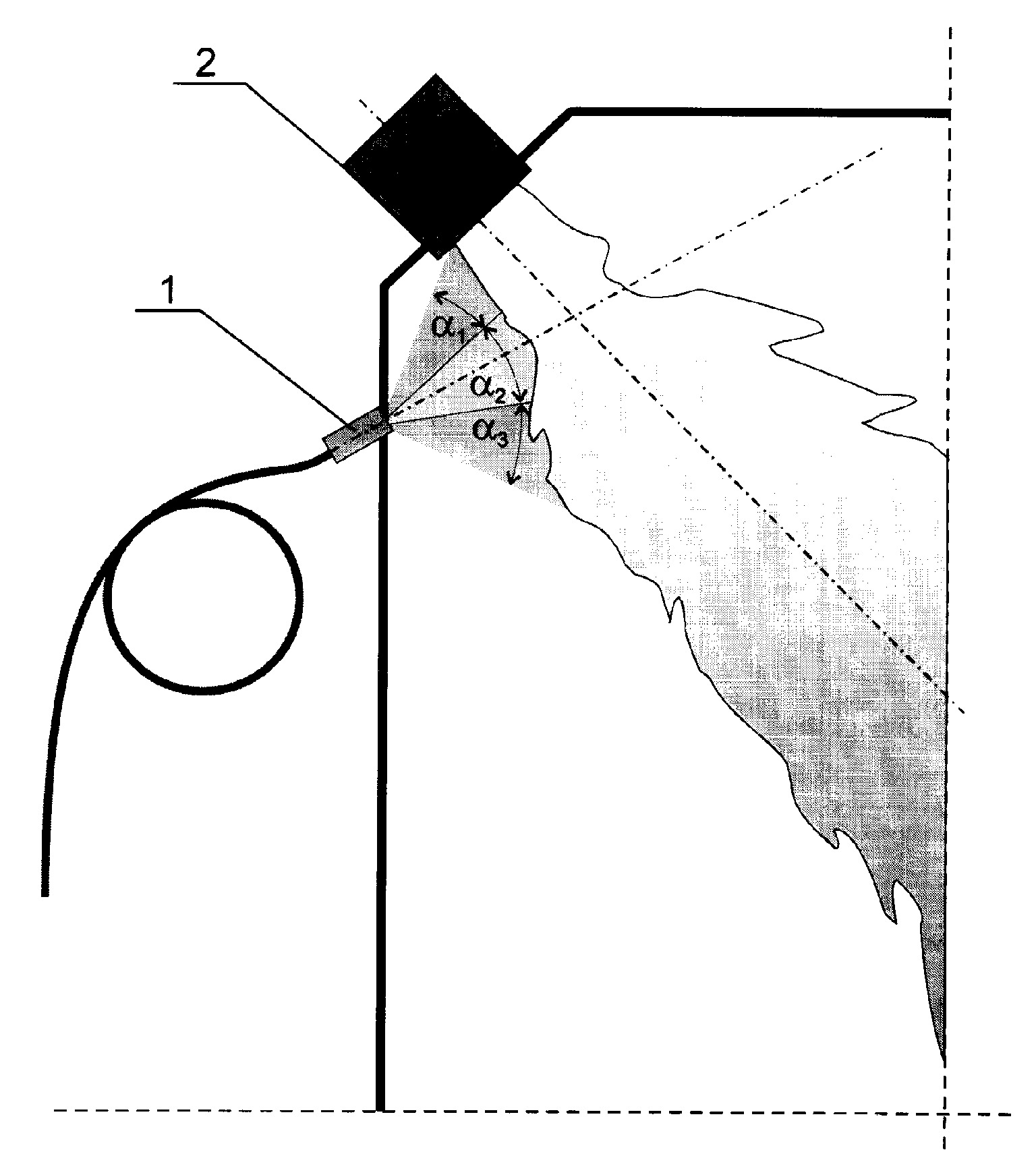

Światłowodowy czujnik zaniku płomienia w pojedynczym palniku w palnikach narożnych oraz skrajnych palnikach naściennych kotła energetycznego dużej mocy, zwłaszcza opalanych pyłem węglowym, charakteryzuje się tym, że głowica (1) pomiarowa umieszczona jest pod kątem 45° - 90° do osi wzdłużnej palnika (2), w odległości rzędu 1 m od jego wylotu, korzystnie w otworze inspekcyjnym. Zamontowano w niej co najmniej trzy światłowody w ten sposób, że stożek widzenia (Ó1) pierwszego włókna obejmuje wylot palnika, a stożki widzenia (Ó2, Ó3) następnych światłowodów obrócone są w kierunku wnętrza komory spalania. Kąty akceptacji światłowodów są ograniczone w ten sposób, aby obserwować strefy charakterystyczne płomienia, stożki widzenia dwóch sąsiednich światłowodów mają część wspólną, a ich osie symetrii leżą w jednej płaszczyźnie z osią palnika. Światłowody doprowadzone są odpowiednio do przetworników optoelektronicznych, a dalej przewodnikami elektrycznymi do detektora ze standardowym wyjściem.
