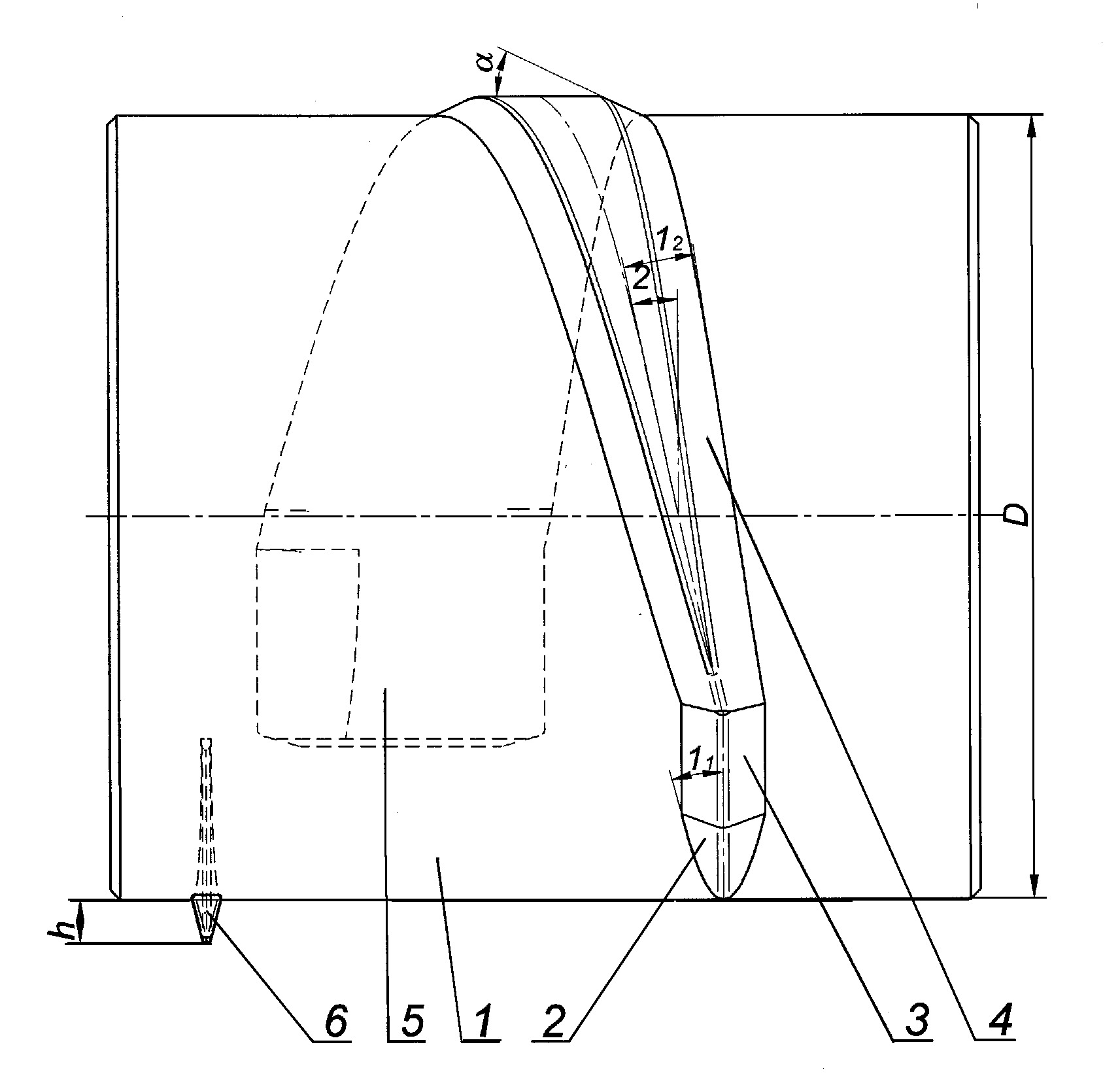

Narzędzie śrubowe do walcowania poprzecznego, zwłaszcza do kształtowania osiowosymetrycznych odkuwek wałków stopniowanych z osiowym przemieszczaniem wsadu, charakteryzuje się tym, że składa się z walca (1) o stałej średnicy (D), na obwodzie którego, od strony wejściowej, znajduje się klinowy występ (2) rozcinający o kącie rozwarcia klina, który stopniowo zwiększa swoją szerokość i wysokość, następnie za klinowym występem (2) rozcinającym znajduje się klinowy występ (3) prowadzący, który posiada stałą szerokość i stały kąt (α) pochylenia ścianki bocznej, przy czym klinowy występ (2) rozcinający oraz klinowy występ (3) prowadzący umieszczone są na powierzchni walca (1) prostopadle do jego osi, następnie za klinowym występem (3) prowadzącym umieszczony jest śrubowy występ (4) klinowy o stałym kącie rozwarcia klina oraz stałym kącie wzniosu linii śrubowej w stosunku do osi walca (1) i stałym kącie (α) pochylenia ścianki bocznej, który stopniowo zwiększa swoją szerokość, zaś za śrubowym występem (4) klinowym umieszczony jest klinowy występ (5) kalibrujący o stałej szerokości i stałym kącie (α) pochylenia ścianki bocznej, który jest położony na powierzchni walca (1) prostopadle do jego osi, następnie za klinowym występem (5) kalibrującym, od strony wyjściowej umieszczony jest nóż (6) rozcinający w kształcie klinowego występu, który stopniowo zwiększa swoją wysokość do wartości (h), odpowiadającej połowie średnicy kształtowanej odkuwki.
