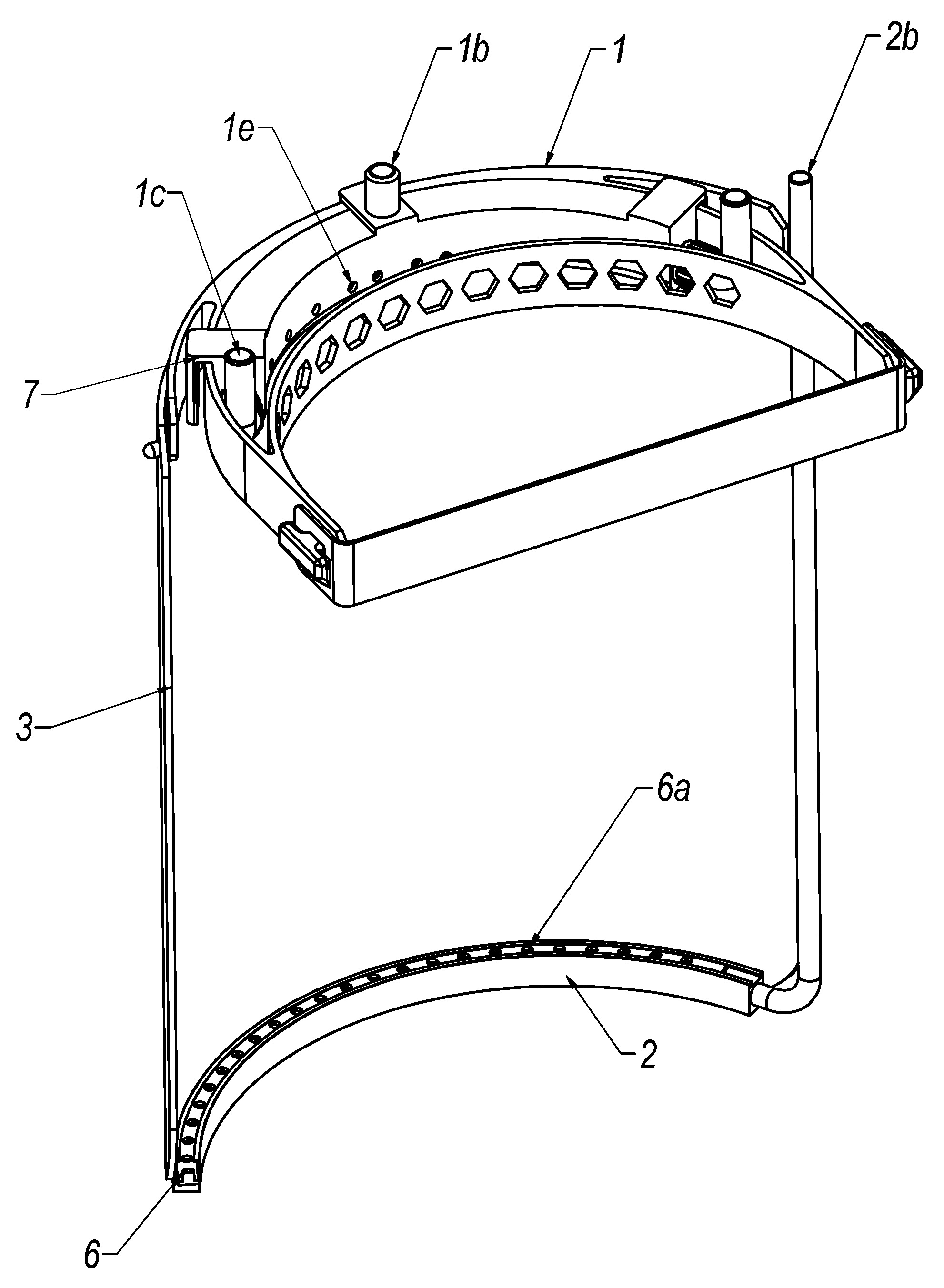

Przedmiotem zgłoszenia jest przyłbica wentylowana posiadająca opaskę nadmuchową. Składa się ona z opaski nadmuchowej posiadającej korpus (1) opasujący czoło użytkownika oraz z dyszy posiadającej korpus (2) zamocowany do dolnej przeźroczystej części twarzowej przyłbicy (3). W korpusie (1) opaski znajduje się kanał z wlotem (1b, 1c). W kanale (1a) znajdują się dwa elastyczne przewody o przekroju pierścienia, rozmieszczone symetrycznie względem środka kanału. Pierwszy koniec każdego przewodu znajduje się od strony środkowego wlotu (1b) umieszczonego w środkowej części kanału. Drugi koniec każdego przewodu znajduje się od strony bocznego wlotu (1c) na końcu kanału i zamocowany jest do niego uchwyt służący do obracania przewodu. Na obwodzie przewodu znajdują się przelotowe otwory. W ścianie kanału znajdują się przelotowe otwory, które w pozycji wyjściowej pokrywają się z otworami przewodu. W korpusie (2) dyszy znajduje się kanał z wlotem (2b). W górnej ścianie kanału dyszy znajdują się przelotowe otwory. Na górnej ścianie korpusu (2) dyszy znajduje się prowadnica, w której znajduje się przesłona (6) z przelotowymi otworami (6a).
Additional information
Application date
2020-08-12
WUP publication date
2021-11-02
Exclusive right number
Pat.239056
Połednik, B., Nowicki, M., Ciecieląg, K., & Dudzińska, M. (2020). Przyłbica wentylowana. https://hdl.handle.net/20.500.14629/17329
