Urządzenie do oczyszczania i obróbki termicznej powietrza wewnętrznego

Abstract

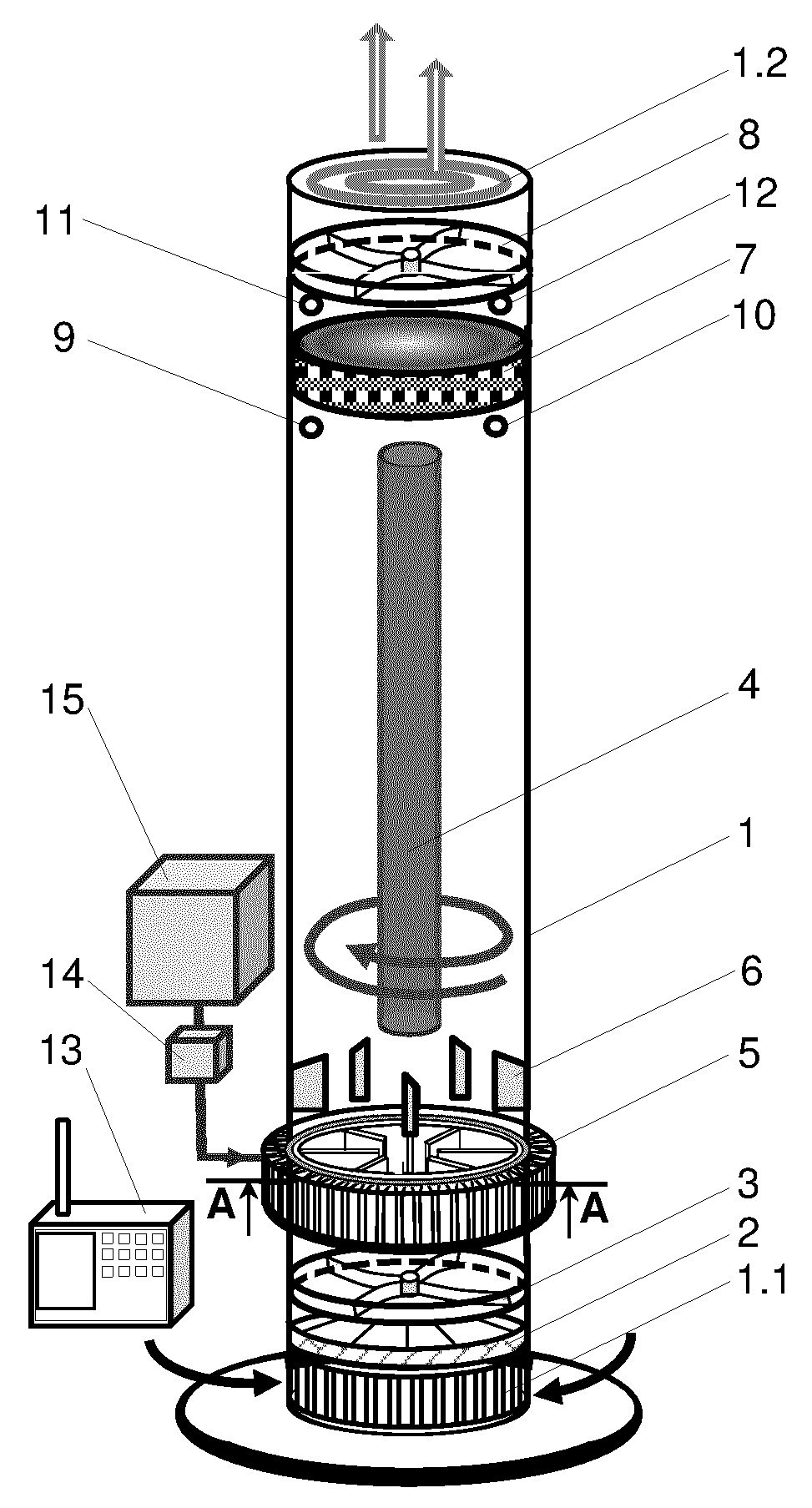

Przedmiotem zgłoszenia jest urządzenie do oczyszczania i obróbki termicznej powietrza wewnętrznego składające się z obudowy (1) z wlotem powietrza (1.1) w dolnej części obudowy (1) i wylotem powietrza (1.2) w górnej części obudowy (1), w której wewnętrzna powierzchnia pokryta jest warstwą fotokatalityczną, zaś nad wlotem powietrza (1.1) umieszczone są kolejno filtr wstępnego oczyszczania powietrza (2), wentylator osiowy (3) oraz zamocowany osiowo promiennik UV-C (4). Charakteryzuje się ono tym, że nad pierwszym wentylatorem osiowym (3) zamocowany jest klimatyzator ze zraszaczem (5), nad którymi do wewnętrznej powierzchni obudowy (1) zamocowane są kierownice powietrza (6). Klimatyzator ze zraszaczem (5) składa się z pierścienia klimatyzatora z rozmieszczonymi na jego obwodzie zwężającymi się przelotowymi otworami. W otworach znajdują się ogniwa Peltiera. Do powierzchni ogniw Peltiera znajdujących się na zewnętrznej stronie pierścienia klimatyzatora zamocowane są pierwsze radiatory. Do powierzchni ogniw Peltiera znajdujących się na wewnętrznej stronie pierścienia klimatyzatora zamocowany jest drugi pierścień, do którego wewnętrznej powierzchni podłączone są jednym końcem drugie radiatory skierowane w stronę osi drugiego pierścienia. W drugich radiatorach znajdują się kanały zakończone otworami zraszającymi. Wewnątrz drugiego pierścienia na jego obwodzie znajduje się kanał, który połączony jest poprzez kanały w drugich radiatorach z otworami zraszającymi. Kanał wewnątrz drugiego pierścienia połączony jest z systemem doprowadzania cieczy. Nad promiennikiem UV-C (4) znajduje się filtr powietrza z węglem aktywnym (7).
