Uchwyt ustalająco-mocujący połączenie klejowe zakładkowe

Abstract

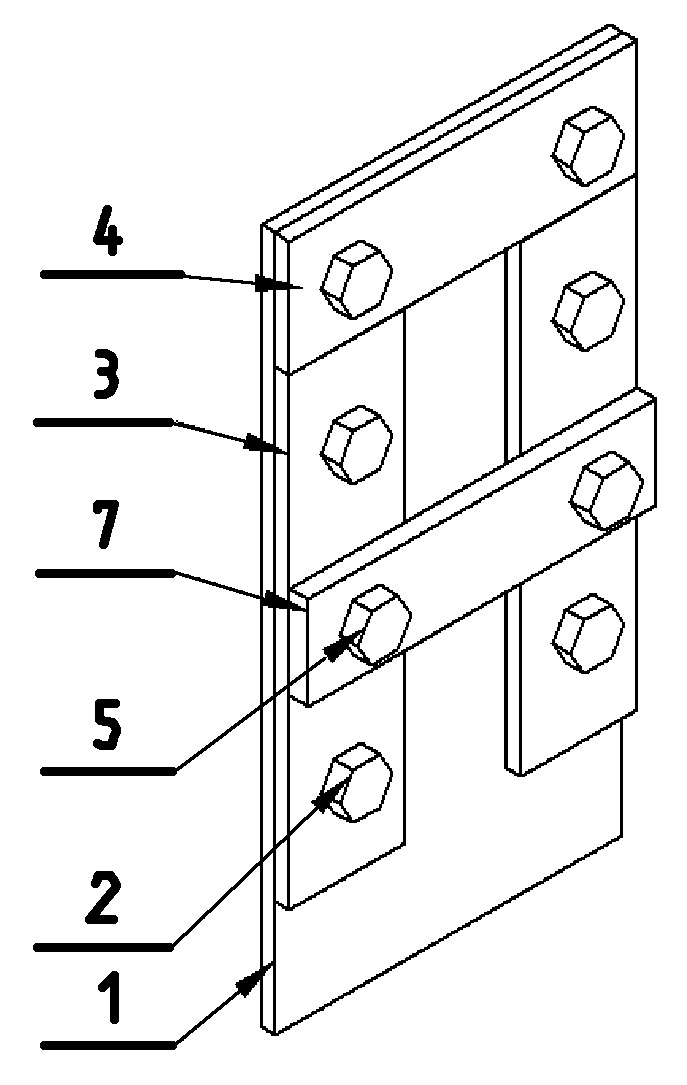

Przedmiotem wzoru użytkowego jest uchwyt ustalająco-mocujący połączenie klejowe zakładkowe, który charakteryzuje się tym, że składa się z prostopadłościennej podstawy (1), do której górnej powierzchni za pomocą śrub (2) zamocowane są naprzeciwlegle dwa jednakowe pionowe, prostopadłościenne boczne elementy ustalające (3) oraz poziomy, prostopadłościenny górny element ustalający (4). Boczne elementy ustalające (3) i górny element ustalający (4) ułożone są na podstawie (1) w kształt odwróconej litery „U”. Natomiast w połowie długości uchwytu do górnej powierzchni bocznych elementów ustalających (3) i do podstawy (1) zamocowany jest za pomocą dwóch śrub (5) z nakrętkami motylkowymi poziomy, prostopadłościenny element mocujący (7).
