Tribotester sterowany numerycznie

Abstract

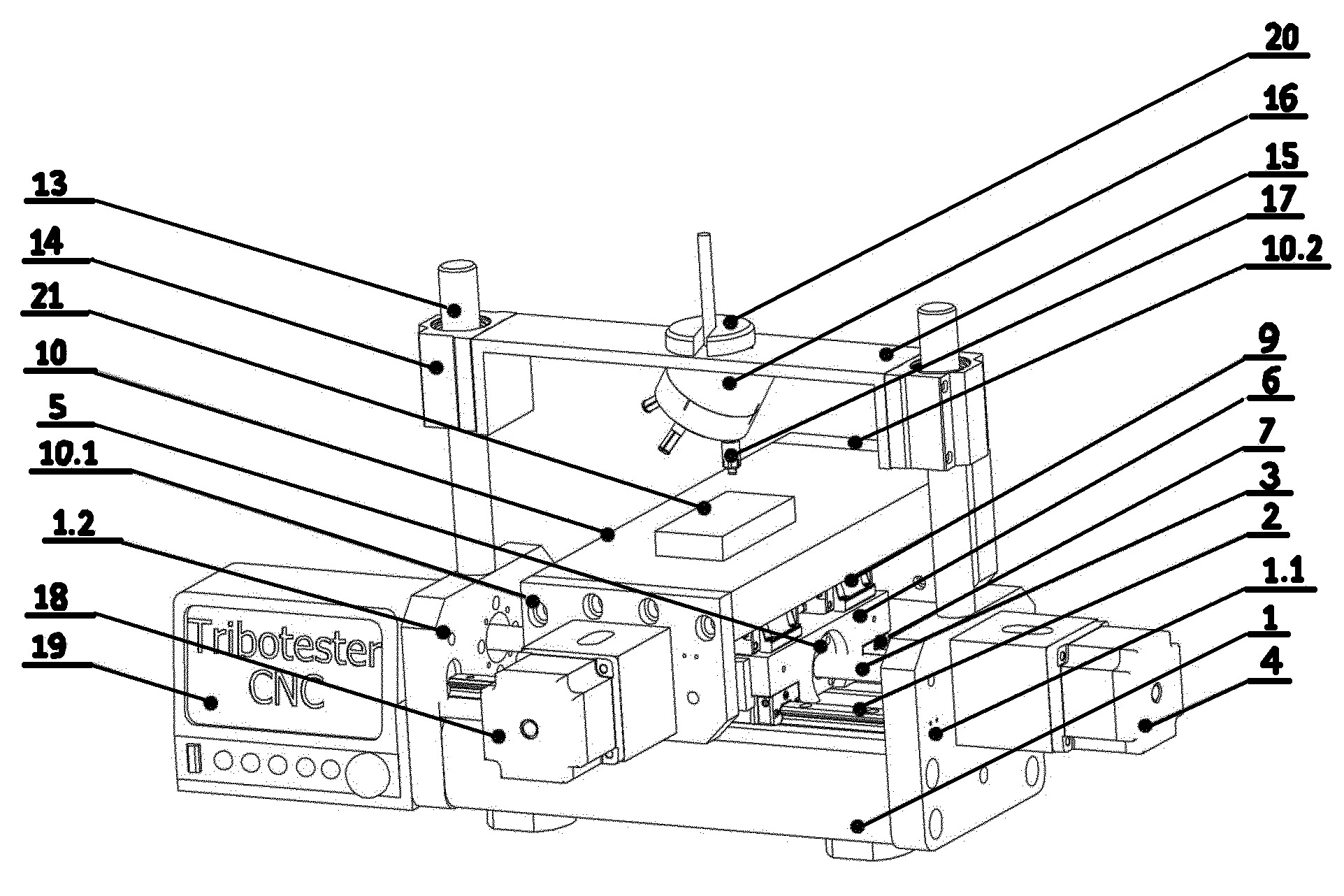

Przedmiotem zgłoszenia jest tribotester sterowany numerycznie, posiadający podstawę (1) w kształcie płyty. Charakteryzuje się on tym, że do dwóch przeciwległych boków podstawy (1) zamocowane są pierwszy blok mocujący (1.1) oraz drugi blok mocujący (1.2), pomiędzy którymi zamocowane są prowadnice liniowe (2) pierwszej osi oraz pierwsza śruba pociągowa (3), która swoim końcem zamocowana jest do wału silnika napędowego (4) pierwszej osi przymocowanego do pierwszego bloku mocującego (1.1) podstawy (1). Na pierwszej śrubie pociągowej (3) osadzona jest pierwsza nakrętka (5) mechanizmu śrubowo tocznego przymocowana w centralnej części do łącznika krzyżowego (6) osadzonego na prowadnicach liniowych (2) pierwszej osi za pomocą zespołu wózków liniowych (7) pierwszej osi. Na łączniku krzyżowym (6) za pomocą zespołu wózków liniowych (9) drugiej osi zamocowane są prowadnice liniowe drugiej osi ułożonej prostopadle do osi przesuwu prowadnic liniowych (2) pierwszej osi. Na prowadnicach liniowych drugiej osi zamocowana jest platforma przesuwna (10), do której dwóch przeciwległych boków zamocowane są trzeci blok mocujący (10.1) oraz czwarty blok mocujący (10.2), pomiędzy którymi zamocowana jest druga śruba pociągowa, która swoim końcem zamocowana jest do wału drugiego silnika napędowego (18) przymocowanego do trzeciego bloku mocującego (10.1) przesuwnej platformy (10), zaś na drugiej śrubie pociągowej osadzona jest druga nakrętka mechanizmu śrubowo tocznego przymocowana w centralnej części do łącznika krzyżowego (6). Do górnych powierzchni pierwszego bloku mocującego (1.1) oraz drugiego bloku mocującego (1.2) podstawy (1) zamocowane są kolumny prowadzące (13) z zamocowanymi do nich przesuwnie łożyskami liniowymi w obudowie (14), pomiędzy którymi zamocowana jest belka głowicy (15) z zamocowaną do niej od strony przesuwnej platformy (10) głowicą tribotestera (16) do mocowania przeciwpróbki (17), tworzącej parę cierną z próbką (21) przymocowaną do przesuwnej platformy (10), przy czym na belce głowicy (15) znajduje się odważnik (20). Silnik napędowy (4) pierwszej osi oraz silnik napędowy (18) drugiej osi podłączone są do panelu sterującego z wyświetlaczem (19).
