Urządzenie wyporowe z intensywną wymianą ciepła, zwłaszcza do maszyn cieplnych

Abstract

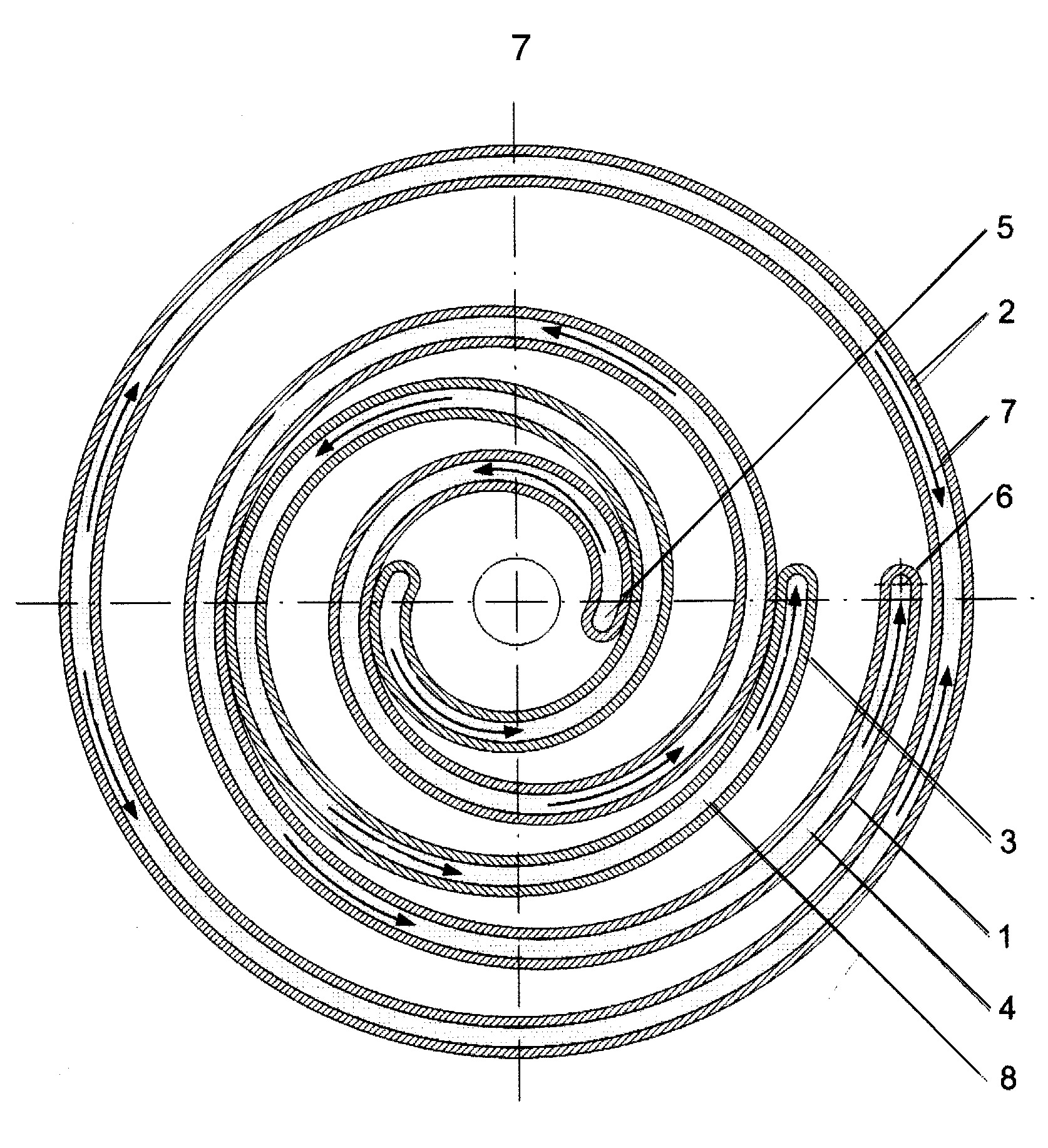

Urządzenie wyporowe z intensywną wymianą ciepła, zwłaszcza do maszyn cieplnych składa się ze spirali (1) nieruchomej, zintegrowanej z obudową (2) oraz spirali (3) ruchomej. Pomiędzy spiralami (1) i (3) następuje proces sprężania lub rozprężania czynnika roboczego. Spirala (3) ruchoma i (1) nieruchoma umieszczone są w obudowie. Spirala (3) ruchoma porusza się mimośrodowo względem spirali (1) nieruchomej. W spirali (1) nieruchomej znajduje się kanał (4), przez który przepływa płyn wymieniający ciepło ze spiralą (1) nieruchomą. Płyn doprowadzany jest do kanału (4) poprzez wlot (5) znajdujący się na początku spirali (1). Odprowadzenie płynu z kanału (4) odbywa się poprzez wylot (6) na spirali (1). W spirali (3) ruchomej znajduje się kanał (7) przez który przepływa płyn wymieniając ciepło ze spiralą (3) ruchomą. W obudowie (2) znajduje się kanał (8) przez który przepływa płyn wymieniając ciepło z obudową (3).
