Urządzenie do pomiaru kąta tarcia zewnętrznego i kąta naturalnego usypu

Abstract

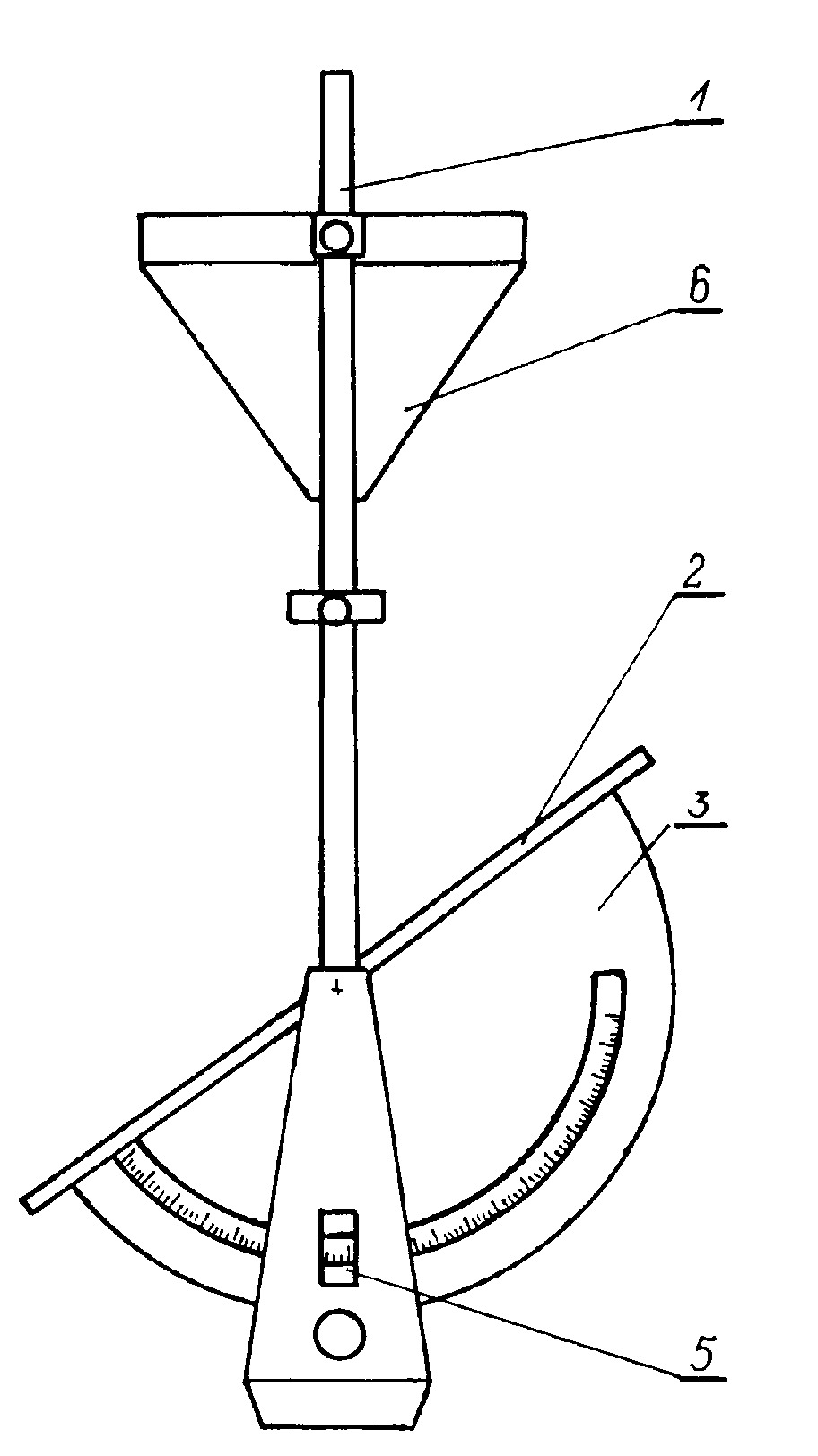

(57) Urządzenie pozwala oznaczyć kąt tarcia zewnętrznego i kąt naturalnego usypu na jednym urządzeniu. Wymienne, obrotowe płytki pozwalają na wyznaczenie tych parametrów dla różnych materiałów konstrukcyjnych. Urządzenie do pomiaru kąta tarcia zewnętrznego i kąta naturalnego usypu z lejem (6) zasypowym charakteryzuje się tym, że posiada na dwóch pionowych kolumnach (1), zamocowaną obrotowo w swojej osi, wymienną płytkę (2), korzystnie kwadratową, z szeregiem, wyróżnionych na górnej jej płaszczyźnie, okręgów współśrodkowych wokół punktu centralnego o średnicach różnych o działkę, z zamocowanym od dołu płytki w osi jej obrotu kątomierzem (3), współpracującym z działką z zamocowanym na kolumnie okienkiem pomiarowym (5), a nad płytką umocowany jest przesuwnie lej (6) zasypowy z wylotem nad punktem centralnym płytki (2), przy czym pomiędzy lejem (6) zasypowym, a płytką (2) umieszczony jest wskaźnik wysokości usypanego stożka, współpracujący z działką na kolumnie.
