Urządzenie do filtrowania i odzysku ciepła ze spalin odprowadzanych kominem

Abstract

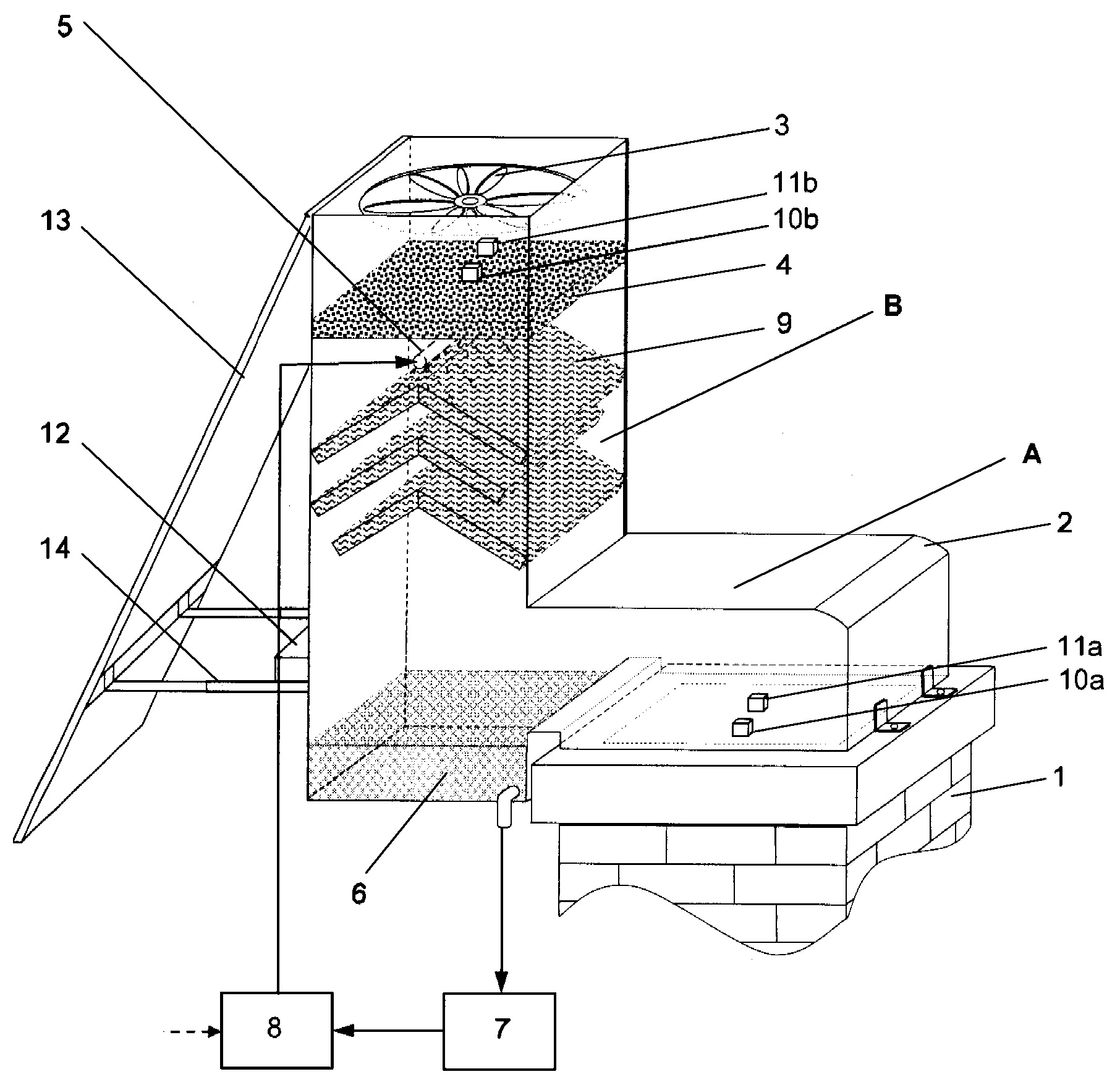

Urządzenie do filtrowania i odzysku ciepła ze spalin odprowadzanych kominem składa się z zamontowanej na kominie (1) obudowy urządzenia (2), w której znajduje się sekcja odprowadzająca spaliny (A) i sekcja oczyszczająca spaliny (B). W sekcji oczyszczającej spaliny (B) znajduje się od góry wentylator (3) oraz filtr (4) i zraszacz (5) roztworu absorpcyjnego z substancją buforową, pod którymi znajduje się zbiornik roztworu absorpcyjnego (6), który połączony jest z wymiennikiem ciepła (7), który z kolei połączony jest poprzez urządzenie regenerujące roztwór absorpcyjny (8) ze zraszaczem (5). Pomiędzy zraszaczem (5) a zbiornikiem (6) znajduje się zespół filtrów ceramicznych piankowych (9).
