Sposób i urządzenie do wyciskania zewnętrznego kołnierza

Alternative title
Method and the device extruding the external flange
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.406426
Abstract PL

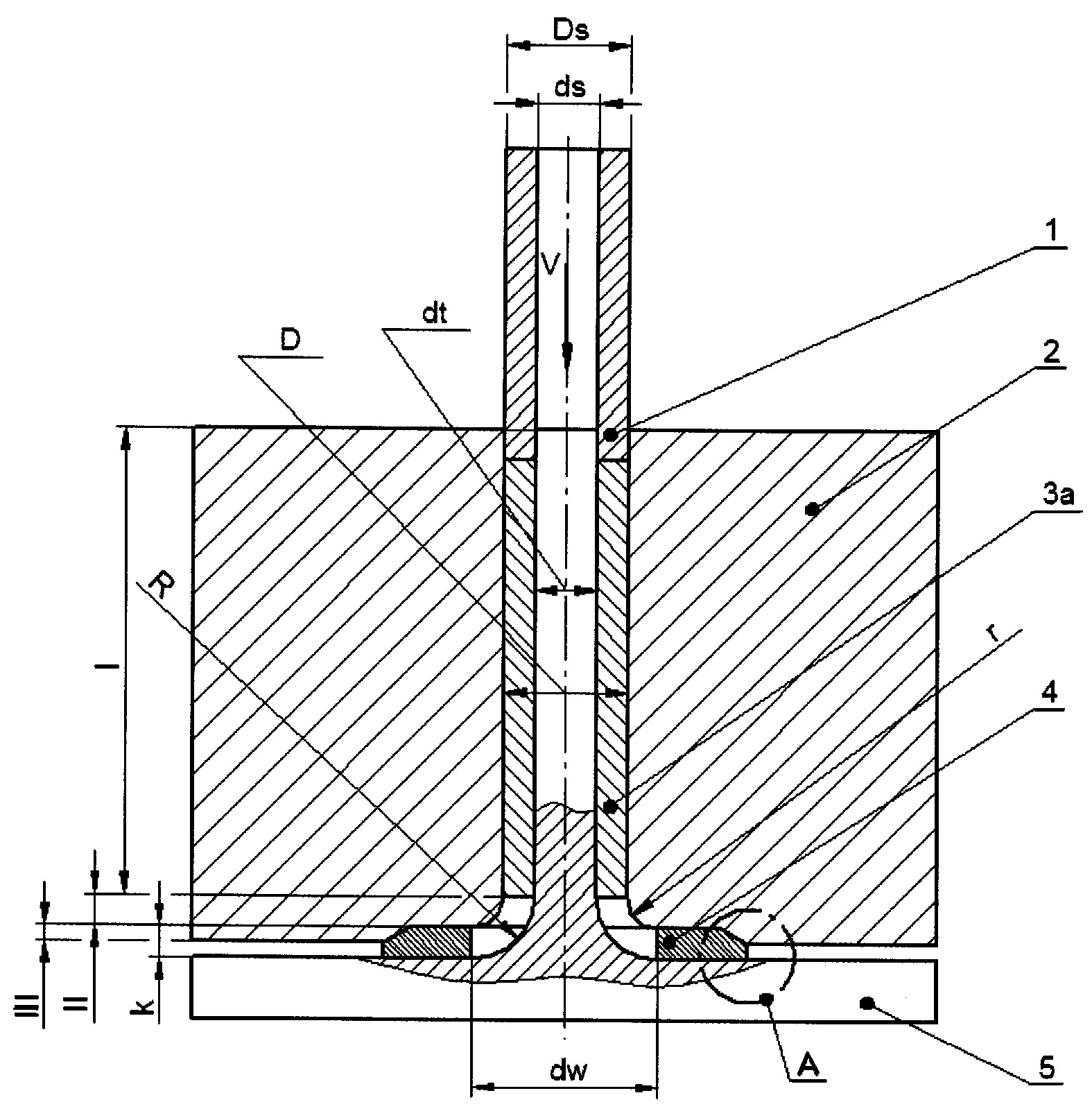

Przedmiotem wynalazku jest sposób wyciskania zewnętrznego kołnierza z wykorzystaniem pierścienia ograniczającego, zwłaszcza na końcu rury charakteryzuje się tym, że na trzpień (5) nakłada się pierścień (4) ograniczający, po czym na trzpień (5) z pierścieniem (4) ograniczającym nakłada się matrycę (2) z otworem w kształcie walca, zaś pomiędzy matrycę (2) i trzpień (5) umieszcza się wsad (3a) o średnicy (D) zewnętrznej równej średnicy otworu w matrycy (2), po czym na wsadzie (3a) umieszcza się współosiowo stempel (1), który wprawia się w ruch postępowy w kierunku wsadu (3a) z prędkością (V) w zakresie od 0,001 m/s do 100 m/s i kształtuje się rurę z kołnierzem i odkształca się pierścień (4) ograniczający. Urządzenie do wyciskania zewnętrznego kołnierza z wykorzystaniem pierścienia ograniczającego z dwoma fazami, zwłaszcza na końcu rury, posiadające matrycę, trzpień, pierścień ograniczający oraz stempel, charakteryzuje się tym, że matryca (2) posiada strefy (I, II, III), strefę (I) górną, strefę (II) środkową i strefę (III) dolną, przy czym w strefie (I) górnej znajduje się otwór w kształcie walca, który przechodzi promieniem (r) zaokrąglenia matrycy (2) w strefie (II) środkowej w wybranie walcowe w strefie (III) dolnej, przy czym wybranie walcowe posiada fazę.
