Stanowisko do oceny trwałości łączników do przyrządów

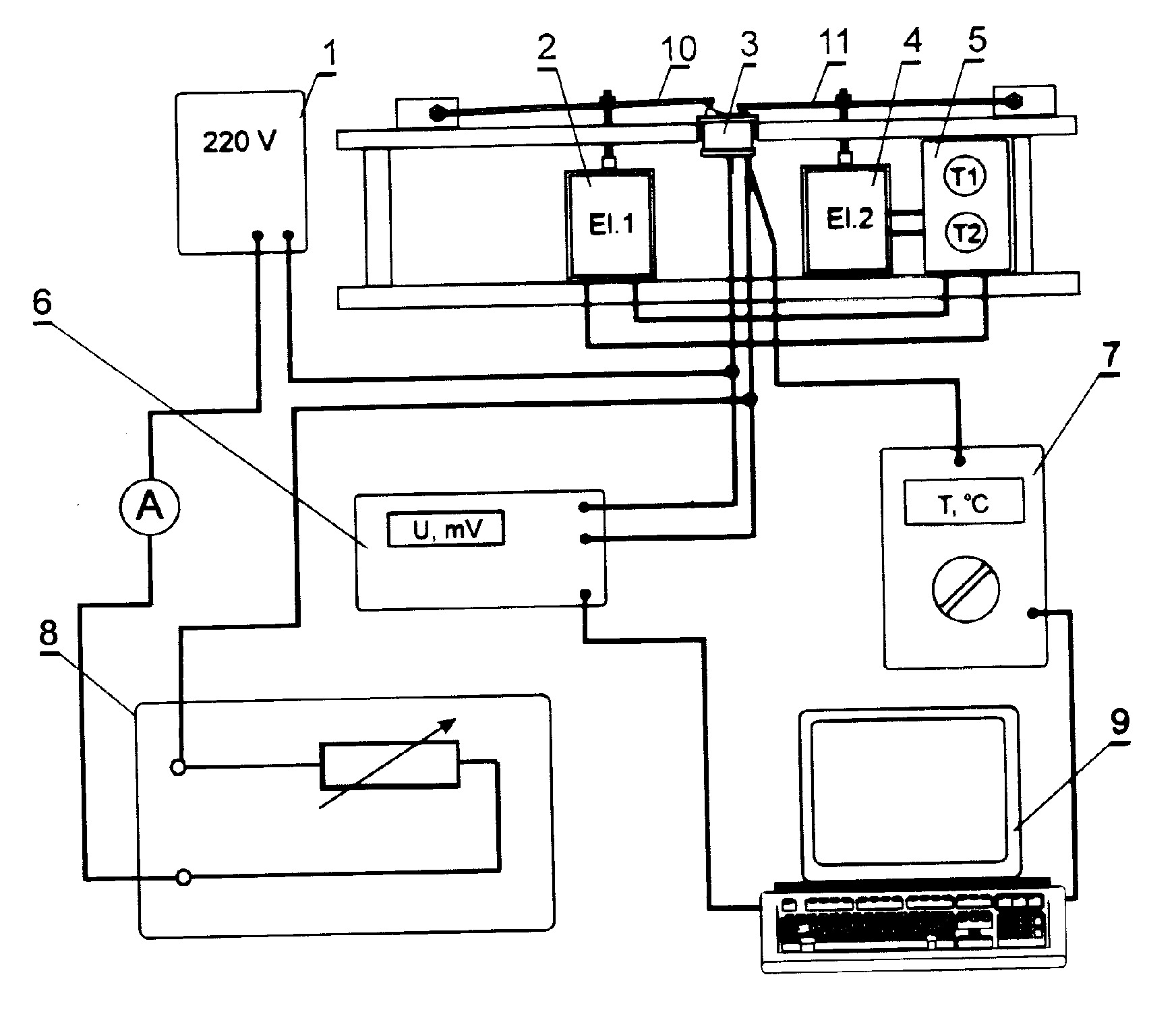

Stanowisko do oceny trwałości łączników do przyrządów składa się z elektromagnesów (2, 4) do przeprowadzania cykli łączeniowych, przekaźnika (5) czasowego, z podzespołu (6) do pomiaru spadku napięcia na zestyku, podzespołu (7) do pomiaru temperatury wsuwki nieruchomego styku rozłącznego łącznika i zespołu (8) obciążeniowego. Dźwignie (10, 11) elektromagnesów (2, 4), naciskając przemiennie na klawisz łącznika, realizują cykle łączeniowe, przekaźnik (5) czasowy podłączony do elektromagnesów (2, 4) steruje czasem załączania i wyłączania, pod zespół (6) przyłączony do wsuwki nieruchomego styku rozłącznego i wsuwki nieruchomego styku nierozłącznego łącznika, określa każdorazowo wartość spadku napięcia na zestyku dla przypadku zamkniętych styków łącznika, podzespół (7), przyłączony do wsuwki nieruchomego styku nierozłącznego łącznika, mierzy temperaturę wsuwki po każdym cyklu łączeniowym, podzespół (8) obciążeniowy podłączony jest do wsuwek i ustala wartość natężenia prądu w obwodzie łącznika (3) zasilającego ze źródła (1), a zestaw (9) komputerowy rejestruje wyniki pomiarów temperatury i spadków napięcia oraz liczbę dokonanych cykli łączeniowych.
