Sposób walcowania poprzecznego narzędziami płaskimi wyrobów typu kula, zwłaszcza z główek złomowanych szyn

Abstract

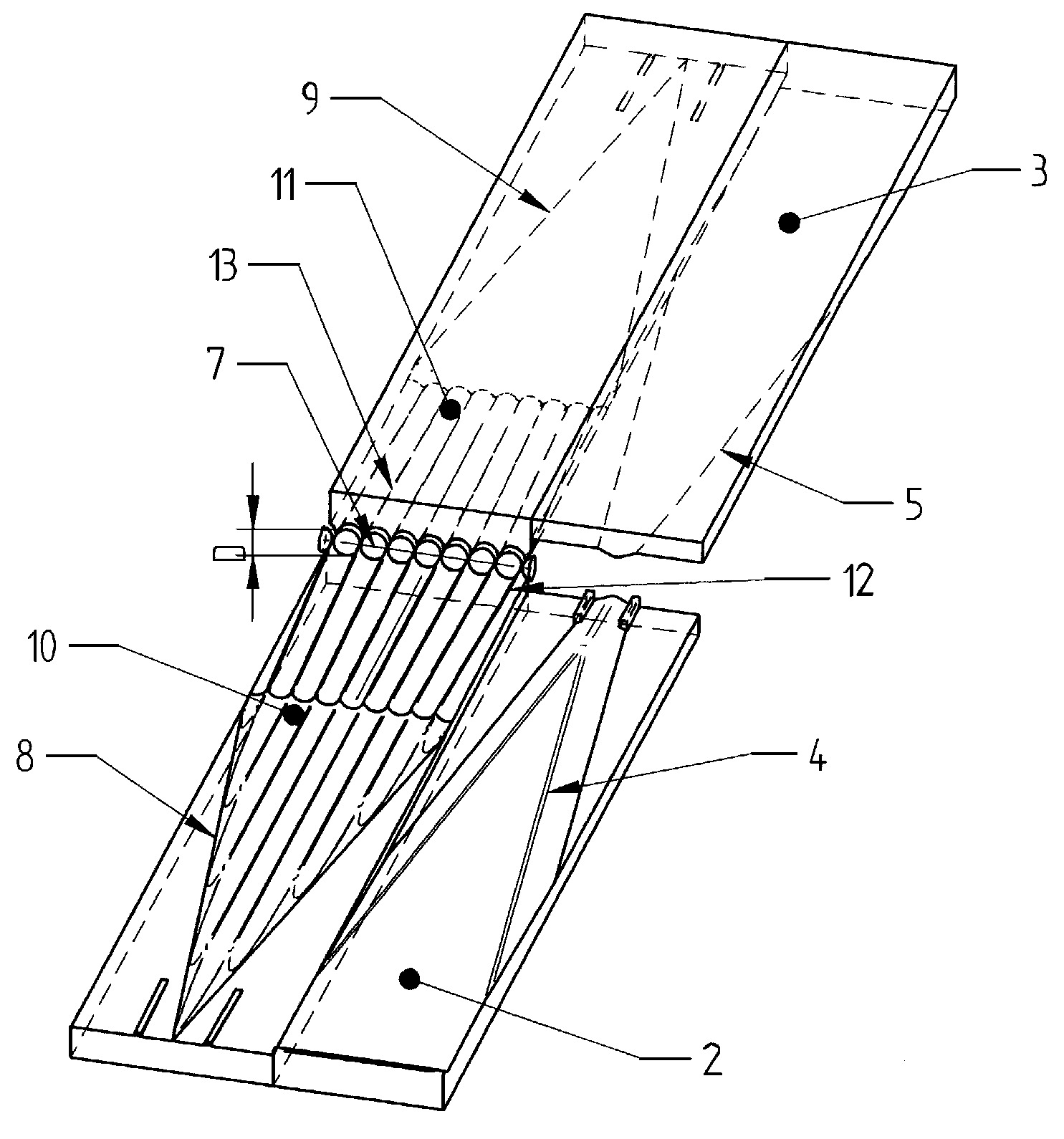

Sposób walcowania poprzecznego narzędziami płaskimi wyrobów typu kula, zwłaszcza z główek złomowanych szyn charakteryzuje się tym, że wsad w postaci główki, odciętej ze złomowanej szyny, umieszcza się między dwoma klinami (4, 5) wstępnymi, znajdującymi się po jednej stronie narzędzi (2, 3) płaskich, które następnie wprawia się w ruch przeciwbieżny z taką samą prędkością, przy czym przemieszczające się kliny (4, 5) wstępne wcinają się we wsad, obracają go, kształtując półfabrykat w postaci pręta o średnicy większej lub równej średnicy (D) kuli (7), następnie narzędzia (2, 3) zatrzymuje się i przesuwa się półfabrykat na ich drugą stronę, umieszczając go między dwoma klinami (8, 9), mającymi wzdłużne bruzdy (10, 11) o zarysie półokrągłym, po czym wprawia się narzędzia (2, 3) płaskie w ruch powrotny z jednakową prędkością, w czasie, którego przemieszczające się przeciwnie kliny (8, 9) kształtują kule (7), które w ostatniej fazie walcowania są odseparowywane od siebie w wyniku oddziaływania noży (12, 13) rozcinających. Proces realizowany jest w układzie, w którym tylko jedno z narzędzi (2, 3) płaskich wykonuje ruch posuwisty, zaś drugie narzędzie jest stałe.
